双轴穿盘式绝缘隔离支撑构件

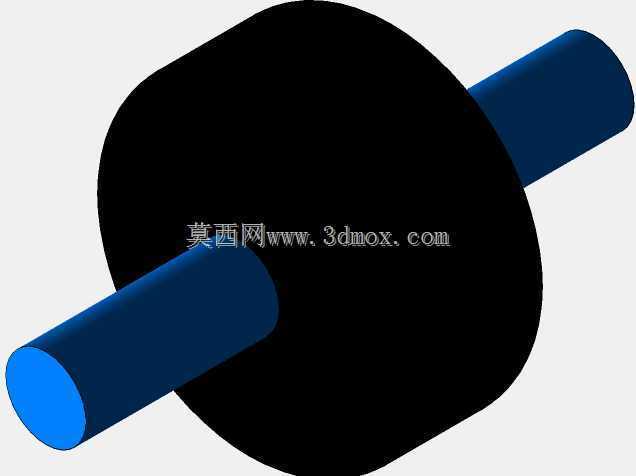

　　在成套电气柜体、低压交流稳压装置以及小型变压器的装配环节里，绝缘支撑件往往是最容易被忽略却直接决定整机爬电距离与装配稳定性的零件。本次呈现的双轴穿盘式构件，核心结构由中部大直径圆盘与两侧同轴伸出的圆柱轴段组成，整体形态简洁，没有多余的曲面特征，却在电气绝缘隔离场景里承担着非常明确的功能。从结构布局来看，中部圆盘的径向尺寸远大于两侧轴体，这种大直径盘体首先承担物理隔挡作用：当构件横穿柜体钣金隔板、线圈骨架或者安装支架时，圆盘两侧的盘面可以直接贴靠在被分隔的两个部件表面，既限制轴体沿轴向窜动，又在两个带电区域之间形成一道连续的绝缘屏障，大幅拉长沿面爬电路径，避免不同电位的金属件之间因空气间隙不足产生拉弧、漏电风险。两侧伸出的圆柱轴段为等径同轴设计，轴端做平整端面处理，没有设置额外的螺纹、卡扣或者倒角特征，这种极简轴体设计适配多种现场装配方式：既可以直接穿入预制的安装孔内作为绝缘销轴使用，也可以在轴段外侧套装绝缘套管、接线端子或者弹性垫圈，通过两端加装紧固件完成轴向锁紧；同轴度在建模阶段就以单一旋转特征生成，从几何根源上保证两侧轴体的轴线完全重合，穿装过程中不会出现别卡、孔位错位的问题，批量装配时互换性表现稳定。从实际选型应用场景出发，这类构件常见于交流稳压器的内部绕组限位、变压器铁芯与外壳之间的绝缘支撑、配电柜内母排的间隔固定，也可以在小型实验台架里作为旋转绝缘枢轴使用。不同于金属销轴会导通两侧部件，

　　该构件的绝缘属性让它可以直接跨接在不同电位的结构之间，不需要额外加装绝缘衬套就能实现电气隔离；中部圆盘的厚度在建模时保留了足够的实体余量，面对钣金件边缘的轻微毛刺、装配时的轴向压紧力，盘体不会出现局部压溃或者开裂，盘面与安装面贴合后还能阻挡细小金属碎屑、灰尘在两个隔舱之间迁移，降低积尘引发的绝缘下降隐患。做结构设计时，这类零件的建模逻辑完全围绕旋转成型展开：先在过轴线的草图平面绘制半剖面轮廓，依次标注轴段直径、盘体外径、盘体厚度、两侧轴段伸出长度，约束所有轮廓线段关于轴线的对称关系，再通过回转命令一次性生成实体，全程不需要拆分多个特征做拼接，既减少了特征树的冗余步骤，也避免多特征拼接可能带来的曲面接缝、实体错位问题。安装边界层面，

　　布局柜体开孔时需要注意，穿过轴体的安装孔直径只需略大于轴段外径，预留合理的滑动装配间隙即可，孔径过大会导致轴体在孔内晃动，丧失定位作用；中部圆盘的外径要大于两侧安装孔的直径，保证盘体端面可以完全覆盖孔位周边的钣金区域，不会从孔中滑脱；轴向总长度需要结合被夹持的两个部件总厚度核算，两侧轴段伸出安装面的长度要满足后续加装垫圈、锁紧件的空间需求，同时不能过度伸出挤占柜内其他布线、元件的安装空间。在稳压器内部装配场景中，该构件可以横向穿过绕组骨架的预留通孔，中部圆盘卡在两组绕组之间，既把两组绕组的轴向位置隔开，避免绕组长期受热出现位移触碰，又通过绝缘盘体阻断绕组之间的直接导电通路；在变压器外壳与铁芯的连接位置，

　　轴段穿入外壳支架与铁芯安装耳的同轴孔内，圆盘垫在金属支架与铁芯之间，切断铁芯与外壳之间的直接金属接触，消除异常环流。构件整体没有尖锐棱角，所有轮廓过渡均为光滑回转面，电场分布在盘体与轴段的交接位置更为均匀，不会因为局部尖角形成电场集中，长期运行时绝缘老化速度更慢。对于三维结构从业者而言，这类看似简单的回转类绝缘件，建模时最需要关注的不是复杂曲面造型，而是各段尺寸的参数化关联：把轴径、盘径、各段长度设置为可调参数，后续面对不同电压等级、不同安装间距的柜体需求时，只需要修改对应参数就能快速衍生出适配不同爬电距离要求的系列化零件，不需要重新绘制草图，能够显著提升电气结构件的迭代设计效率。装配校核阶段还要同步检查盘体周边的预留空间，保证大直径圆盘不会和周边的母排、接线端子发生运动干涉，轴体两端的锁紧空间预留充足，让整个绝缘支撑构件在全生命周期内都能稳定承担隔离、定位、绝缘三重作用。
