交流稳压器配套JW60安装支架

　　这套支架结构面向交流稳压供电设备的配套安装场景，属于稳压主机与外部调节杆件之间的连接承载构件，在整机布局里承担定位、承托和动作传导的作用。现场使用中，稳压设备常布置在车间配电侧、实验室供电入口或小型生产线的电源柜旁，主机本体需要通过支架把调节操作杆、指示联动件和机身侧板固定在一起，避免长期操作后出现杆件晃动、转轴偏移或连接松脱。

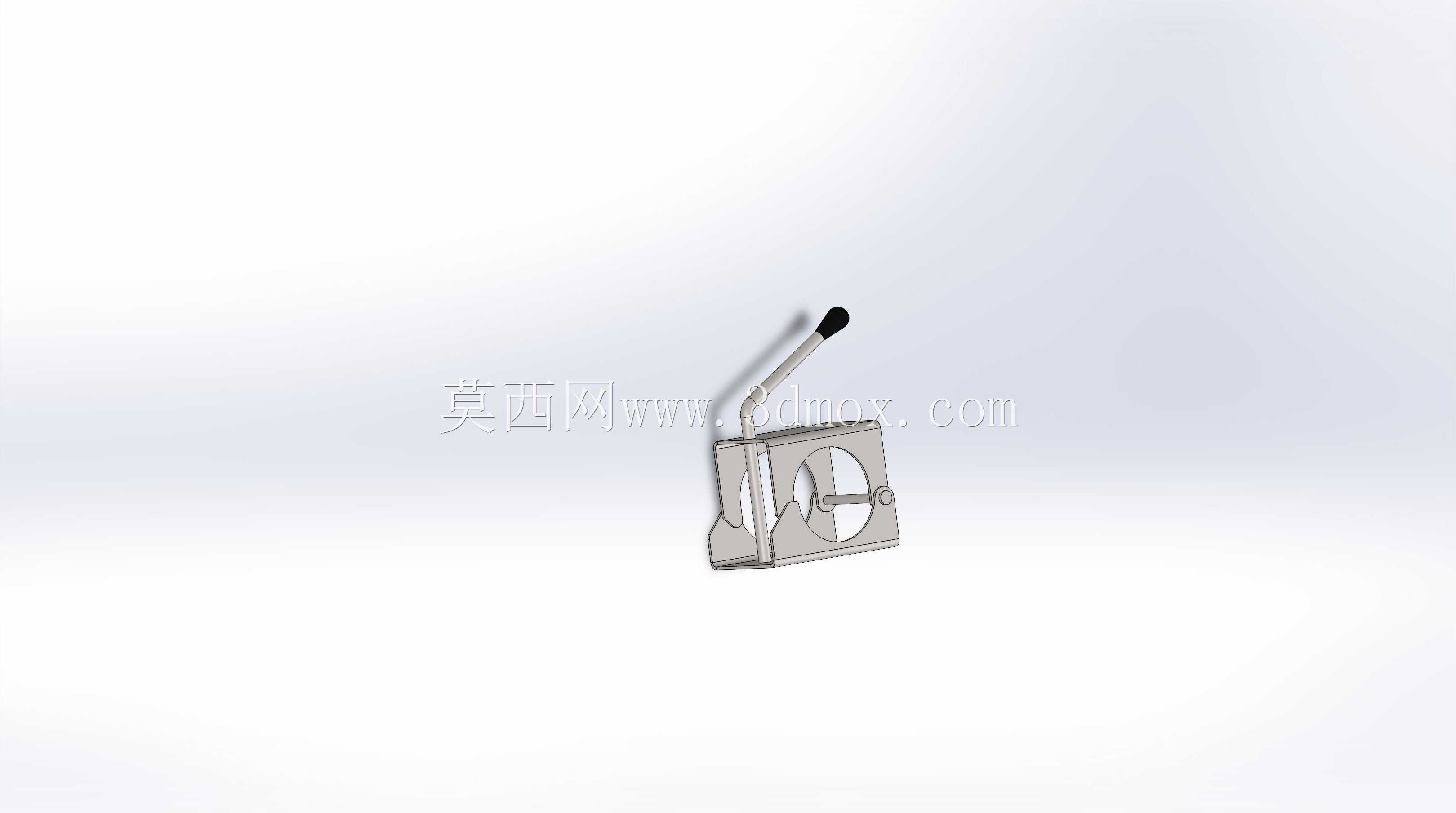

　　从结构组成看，支架主体采用薄钢板折弯成型，底部带有折边承托面，两侧立板向上伸出并开出安装孔位，中间区域设置圆形避让与限位结构，用于穿过联动轴或配合指示盘。立板之间的间距按照配套杆件的摆动范围预留，操作杆从支架上部斜向伸出，末端设置握持端头，扳动时带动内部联动件完成稳压档位或调节位置的切换。圆形开孔周边保留了足够的补强宽度，防止薄板在轴套反复受力后产生孔口变形；底部折边既增加与安装基面的接触面积，也提升整件的抗弯刚度。

　　设计思路上，这类支架并不追求复杂型面，而是把重点放在装配边界、操作行程和钣金工艺性上。板材展开后可通过激光或冲裁完成外形落料，再经折弯形成U形承托空间，焊接量控制在较少范围内，有利于控制变形并保证互换性。立板上的孔位需要与主机侧板、轴套和操作杆保持同轴关系，因此建模时应以转轴中心线为基准建立装配骨架，再向下推导底板安装面、侧向固定孔和杆件铰接点。操作杆的角度不能只按静止状态确定，还要校核最大扳动位置时与机身外壳、相邻电气元件以及维护空间之间的间隙，避免杆件在极限位置碰擦柜体。

　　外形尺寸方面，支架整体属于紧凑型电气附件，底板宽度和立板高度围绕JW60规格稳压单元的安装面确定，底部轮廓需落入主机侧板的可固定区域；伸出操作杆的长度兼顾人手扳动力矩和设备外部安全距离，杆端握持部采用加粗或包覆形式，以改善操作手感。安装边界上，底板孔位应避开机身内部绕组、接线端子和散热通道，紧固件装入后不得与运动件发生干涉；支架后侧与柜体壁面之间要保留接线和检修余量，侧向则需保证指示盘转动时不被立板边缘阻挡。

　　在实际建模过程中，钣金件的折弯半径、板材厚度和开孔边距需要统一考虑。薄板若开孔过于贴近折弯线，冲压或折弯后容易出现裂纹和尺寸漂移；立板顶端承受操作杆传来的侧向力，过渡处应保留圆角而不是尖锐切口，以降低应力集中。圆形联动孔可根据配合方式设置为光孔、翻边孔或轴套焊接位，若后续需要频繁转动，优先采用轴套隔离板面，减少薄板直接磨损。操作杆与支架铰接处的销轴应有轴向限位，防止设备运输振动后销轴窜出。

　　该结构还体现了电气配套件的典型设计逻辑：一方面要满足机械固定和动作传递，另一方面要适应整机装配时的公差累积。支架底板与主机相连的孔位可在合理范围内设置腰形调节量，便于现场校正杆件角度；立板与指示盘的相对位置则通过同轴孔和折弯尺寸保证，不宜依赖现场修配。对于需要批量生产的稳压设备，这种支架结构材料利用率高、成型工序短，后期表面处理可采用喷塑或镀锌，以适应配电环境中的防潮和防腐蚀要求。

　　从维护角度看，支架外露的操作杆应保持清晰的运动路径，周围不宜布置易损线缆；拆卸时，底板固定件、铰接销轴和轴套应能在不拆解主机核心部件的情况下完成更换。三维装配评审时，可通过运动仿真检查杆件从一端到另一端的扫掠空间，重点确认手柄末端与柜门、面板标牌和相邻开关的最小距离，同时观察支架在受力方向上的变形趋势。若整机规格加大或操作力增加，可通过加大立板折弯高度、增设侧向翻边或加厚板材来提升承载能力，而不必完全改变安装接口。
