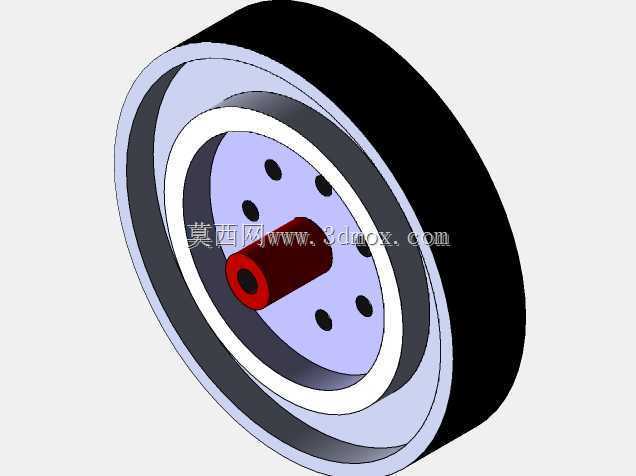

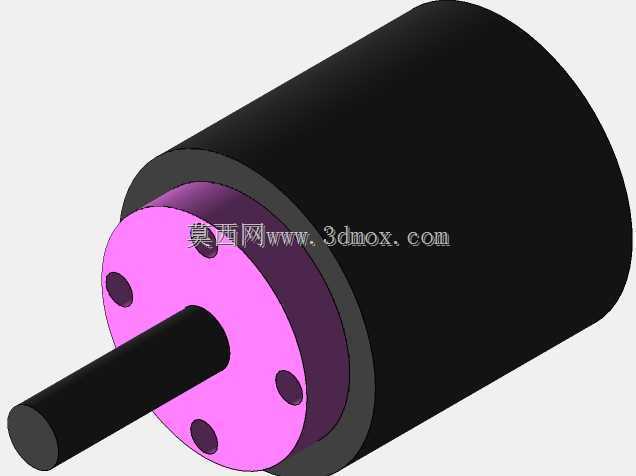

农用行走轮带轮毂轴套总成结构

　　该轮体总成主要面向田间转运机具、小型农用拖车、播种施肥配套行走机构以及轻型作业平台的支撑行走场景。在实际农田作业中，轮组需要同时承担整机自重、作业载荷以及不平地面带来的冲击，外圈采用大厚度黑色弹性轮缘，目的是在土路、田埂、碎石地和短距离硬化路面上提供足够的接触面积，降低接地比压，减少轮体对松软土层的压陷。轮缘截面并非简单圆柱包覆，而是与内侧金属轮辋形成稳定的承托关系，装配后可通过轮辋外缘约束轮缘侧向位移，避免转向或偏载时出现脱圈趋势。

　　从结构布置看，模型中心设置红色轴套，轴套内孔用于穿过轮轴或与轴承位配合，是整轮载荷传递的核心区域。轴套向外延伸并嵌入轮毂中心，轮毂端面分布多个圆周排列的连接孔，这些孔位可用于螺栓固定端盖、制动盘、链轮连接盘或传动法兰，也可根据整机方案改为销孔、减重孔或加强孔。轮毂与轮辋之间通过盘状腹板连接，腹板采用较大过渡圆角，能够把轴套处承受的弯矩、径向力和扭转作用分散到轮辋整圈，避免局部应力集中在中心孔附近。

　　设计这类行走轮时，不能只关注外观回转体是否完整，更需要先明确安装边界。轴向方向上，轴套长度决定轮体在机架两侧支座之间的跨距关系，若轴套过短，轴承或衬套支撑间距不足，轮轴受载后弯曲变形会增大；若轴套过长，则会挤占机架侧板、挡圈和锁紧件空间。径向方向上，轮缘外径决定整机离地高度，也影响通过性和作业稳定性；轮辋内径、腹板高度与轮毂外径之间形成的环形空间，需要兼顾减重、刚度和检修空间。对于农用设备而言，轮径过小容易在泥沟或作物残茬处卡滞，轮径过大则会抬升整机重心，并改变传动链条或张紧机构的工作角度。

　　该模型在外形上保留了轮缘、轮辋、腹板、轮毂、轴套和端面孔位的层级关系，便于结构工程师在装配环境中检查干涉。轮缘外侧为连续圆柱面，适合直线行驶时均匀承载；两侧轮缘圆角可降低侧向刮擦阻力，在机具小幅侧倾或经过垄沟边缘时减少啃边现象。轮辋与轮缘的配合直径应结合装配工艺考虑，若采用粘接或压装，需预留合理过盈量；若采用分体夹紧结构，则应在轮辋上增加法兰或锁紧环位置。腹板上的孔位沿圆周均布，既有利于减轻轮体质量，也能在泥水环境中减少积泥面积，但孔边距离轮毂和轮辋都应保留足够宽度，防止腹板有效承载截面被过度削弱。

　　在传动适配方面，中心轴套可根据使用要求选择衬套、滚动轴承或一体式销轴方案。低速重载农用场景中，常采用宽内圈轴承或自润滑衬套，以适应粉尘、秸秆碎屑和潮湿泥水环境；若轮体作为从动轮，轴套主要承受径向支撑力；若作为驱动轮，则还需考虑扭矩输入，端面孔位应与传动法兰的螺栓分布圆匹配，并校核螺栓剪切和结合面摩擦传扭能力。模型中轮毂端面具有明显的凸台关系，这一结构可用于定位外接法兰，使装配时径向同轴度更容易保证。

　　受力思路上，轮组最危险的位置通常不在轮缘外表面，而在轴套与腹板交接处、腹板开孔边缘以及轮辋与腹板连接环缝。田间满载转弯时，地面反力并非始终通过轮体中心平面，会产生侧向弯矩；经过坑洼时，单侧轮缘可能瞬间承受较大冲击载荷。因此腹板厚度、轮毂拔模长度和轮辋卷边宽度都需要围绕这些工况协调。模型呈现的多层环形结构有利于在三维设计阶段直接剖切检查壁厚变化，也便于后续生成工程图时标注配合直径、孔位分布圆、轮缘宽度和轴向安装尺寸。

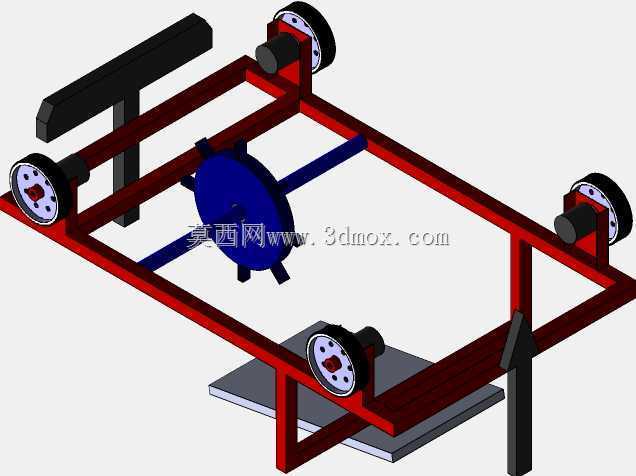

　　该结构还可扩展到园林机械、工地小型转运车、仓储牵引拖车等类似低速行走设备。选型时应把轮缘宽度与地面条件联动考虑：松软地面倾向于更宽轮缘以降低压强，硬化路面则可适当减小宽度以降低滚动阻力。整体模型表达清晰，回转特征与装配关系明确，可作为行走系统布局、轮轴校核、机架支座设计以及相邻传动件干涉检查的基础结构参考。
