农业圆盘式夹持调节支撑构件

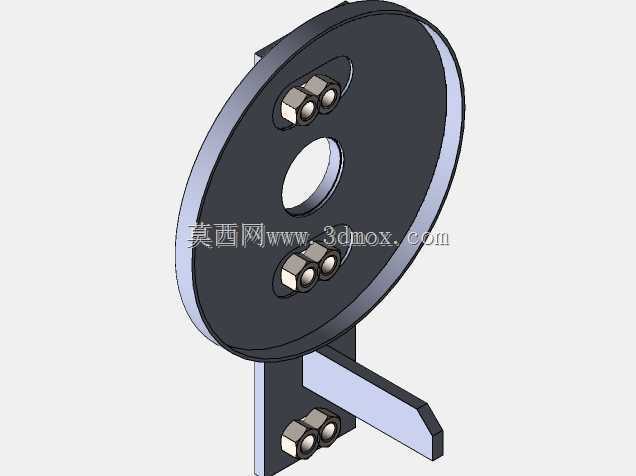

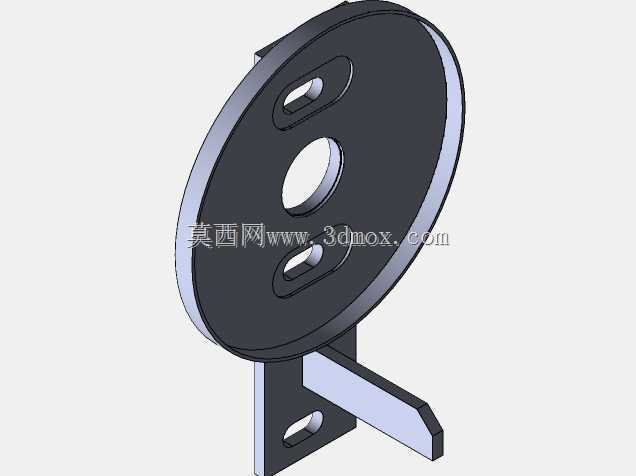

　　该构件的主体承载部分采用圆盘式布局，盘面中心预留贯通圆孔，可直接穿入农机作业端的转轴或固定轴，圆孔周边保留足够的环形壁厚，在承受田间作业交变载荷时，既能够分散轴孔位置的接触应力，也避免薄壁区域在频繁振动下出现开裂。圆盘盘面沿周向布置两组对称的夹持安装位，每组安装位集成成对的滚轮式夹持件，夹持件内置滚动体与限位挡边，作业过程中相邻杆件或传动拉索从夹持位之间穿过时，滚动体可将滑动摩擦转化为滚动摩擦，降低杆件往复移动的阻力，同时成对布置的结构能够从两侧约束杆件的径向窜动，防止作业中杆件偏移卡滞。圆盘下方延伸出折弯成型的支撑臂结构，支撑臂采用板件折弯工艺成型，截面为带折边的槽型结构，相比等厚度平板，折边结构在不显著增加整体重量的前提下，大幅提升臂体的抗弯截面模量，承受侧向载荷时臂体的挠曲变形量可控制在农机作业允许的公差范围内。支撑臂末端同样设置一组与盘面规格一致的夹持组件，三组夹持位沿圆盘与支臂的分布位置形成多点约束，可同时对多根并行的操控杆件或传动软轴进行导向限位，常见于小型农用耕作设备、播种机具的杆件排布区域，用来规整操控线路、分隔不同功能的传动杆件，避免杆件在机架晃动过程中互相缠绕、摩擦磕碰。

　　从安装边界来看，圆盘的外径为该构件的最大径向轮廓尺寸，设计时盘面外侧与周边机架护板之间预留不小于十毫米的安全间隙，防止作业中泥沙、秸秆碎屑卡入盘面与护板的缝隙；支撑臂沿圆盘切线方向向下延伸，臂体末端的安装面与盘面中心轴的垂直距离经过匹配校核，可适配多数小型农机机架的侧装点位，安装时可通过盘面中心孔完成主定位，再依托支撑臂上的预留孔位锁附固定螺栓，整个构件不需要额外加工复杂的安装基座，即可直接固定在方管或角钢焊接的农机机架上。夹持组件的滚轮采用耐磨工程材料与金属嵌件复合结构，金属嵌件与盘面安装孔过盈配合，保证滚轮座不会随杆件移动发生转动，外层耐磨材料接触杆件表面，既不会刮伤杆件的防锈镀层，也能在长期接触泥沙的工况下保持较低的磨损速率。

　　设计过程中优先考虑了田间作业的维护便利性，所有夹持滚轮均为标准化组件，当滚轮表面出现过度磨损时，可单独拆卸更换滚轮件，不需要整体更换圆盘与支撑臂主体，降低农机的使用维护成本。盘面的非安装区域做了轻量化的等厚设计，在保证结构刚度的前提下去除不必要的材料余量，整个构件的重量控制在手动可单人拆装的范围内，农户在田间进行检修时不需要借助重型吊装设备即可完成拆装作业。构件的棱角位置全部做了圆角过渡处理，避免安装维护过程中尖锐棱角划伤操作人员，同时也减少秸秆、杂草在棱角位置的挂接缠绕，降低作业后的清理工作量。该结构的受力路径经过优化，杆件传递过来的侧向载荷先通过夹持滚轮传递到圆盘盘面与支撑臂，再经由中心轴孔和支臂末端的固定点分散到整个机架，不会在局部连接位置形成应力集中，能够适应农机作业时频繁的颠簸、振动工况，在播种、耕作、田间管理类小型农业设备的杆件导向、线路规整场景中均可适配使用。
