交流稳压器双接线端子安装板结构

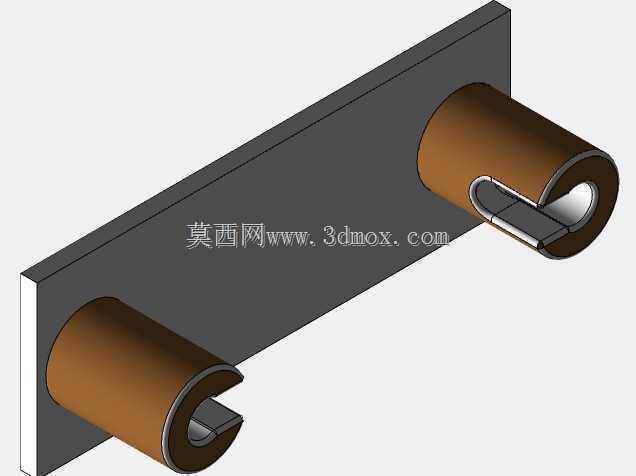

　　这套结构件面向交流稳压设备的外部接线端设计，核心由一块平直钣金安装基板与两个对称布置的开口筒状导电接线柱组成，在整机里承担用户侧线缆接入、载流导通与外部固定的作用。安装基板为薄型矩形平板，板面预留足够的开孔与布线空间，两个接线柱垂直固定在基板同一侧，左右对称分布，柱体轴线平行于板面，柱身朝向外侧的位置开设轴向通槽，槽口贯通筒壁，形成开口抱夹式的线缆容纳腔。实际装配时，外部动力线缆的线芯从筒身开口处压入筒内空腔，筒壁开槽的弹性余量可以适配一定线径范围的导线，后续配合锁紧螺钉或者压线夹即可把线芯牢牢压合在筒体内壁，相比传统平板接线柱，这种半包筒结构和圆形线芯的接触面积更大，载流时接触电阻更低，大电流通过时局部发热更小，长期运行不容易出现接线松动、氧化烧蚀的问题。

　　从整机布局来看，这块安装板属于稳压器机箱的对外接口面板部分，基板嵌入机箱侧壁的预设安装位之后，两个筒状接线柱会从机箱面板的开孔处向外伸出，用户在设备外部就可以直接完成进线、出线的线缆接驳，不需要打开机箱内部护罩，现场接线作业的效率更高，同时基板本身把机箱内部的调压绕组、控制电路板和外部接线区域完全隔开，既可以避免用户接线时误触内部带电部件，也能阻挡外部的灰尘、飞溅水滴直接落入机箱内部，提升整机的防护等级。两个接线柱的开槽方向统一朝向斜下方，现场压入线缆之后，线缆自然向下弯折引出，不会出现线缆向上翘起、和机箱顶盖发生干涉的情况，走线弧度更顺畅，也减少了线芯根部反复弯折出现断股的隐患。

　　设计过程中首先要确定的是安装边界：基板的长宽尺寸需要匹配对应功率段稳压器的机箱侧壁开孔尺寸，板厚要满足两个接线柱压接或者焊接固定之后的刚性要求，避免接线时拧动锁紧螺钉导致板面变形；两个接线柱的中心距需要严格符合电气安全规范里的相间爬电距离要求，不同电压等级的机型要对应调整柱体间距，防止高湿环境下两极之间出现拉弧放电。筒状接线柱的内径要匹配该机型额定电流对应的推荐线缆线径，开槽的宽度要小于常用线芯的直径，保证线芯压入之后筒壁自身的弹性可以提供初始预紧力，筒壁的厚度要兼顾弹性和载流能力，壁太薄会导致夹持力不足、长期使用后槽口扩张松脱，壁太厚则会失去弹性，线芯压入困难，也会额外浪费导电材料。

　　建模阶段先绘制基板的平板轮廓，按照机箱安装位的尺寸标注出基板的固定孔位、两个接线柱的焊接定位孔，再单独创建筒状接线柱特征：先拉伸生成完整空心圆筒，在筒身侧面切除出轴向通槽，槽口两端做小圆弧过渡，避免开槽位置出现应力集中，后续压接线缆时槽口边缘不会被撑裂。两个接线柱通过定位特征对齐到基板的对应位置，保证柱体轴线和基板板面的垂直度，避免后续装配到机箱之后柱体歪斜，和面板开孔出现卡滞。这套结构没有复杂的异形曲面，特征逻辑清晰，修改参数时可以快速调整筒体内径、柱体长度、开槽宽度、两极中心距，衍生出不同电流等级、不同机箱尺寸的系列化稳压器接线端方案，结构件加工时基板可以直接采用钣金冲压落料，接线柱采用型材裁切后开槽即可，不需要复杂的机加工工序，量产成本低，装配工序简单，在中小功率交流稳压设备、低压配电终端的外接端口场景里有很高的实用价值。
