交流稳压器折线型钣金防护封板

项目分类:变压器 发布时间:2024-09-15 ID:772577
  • 交流稳压器折线型钣金防护封板
  • 交流稳压器折线型钣金防护封板
  • 交流稳压器折线型钣金防护封板
  • 交流稳压器折线型钣金防护封板
  • 交流稳压器折线型钣金防护封板
  • 交流稳压器折线型钣金防护封板
  • 交流稳压器折线型钣金防护封板

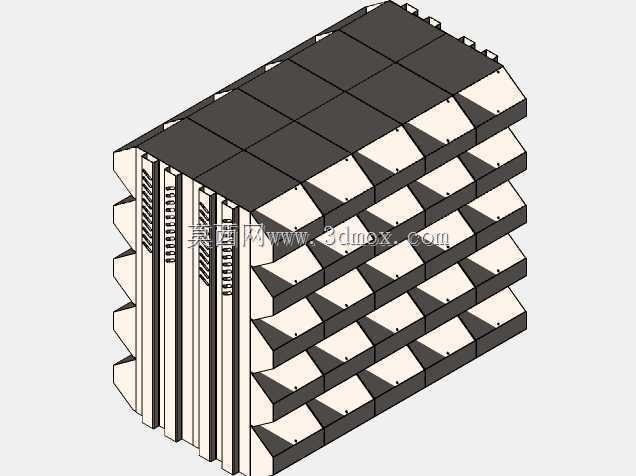

  该折线型钣金防护封板主要用于交流稳压电源、小型变压器柜及工业电控箱体的侧向包覆与内部隔挡,属于薄钢板折弯成型的结构覆盖件。现场设备运行时,这类板件承担隔离带电接线区、约束内部气流、遮挡布线与增强箱体局部刚度的作用,常见于车间稳压电源柜、实验台供电设备、低压配电辅助装置以及需要规整外壳的变压器组件中。

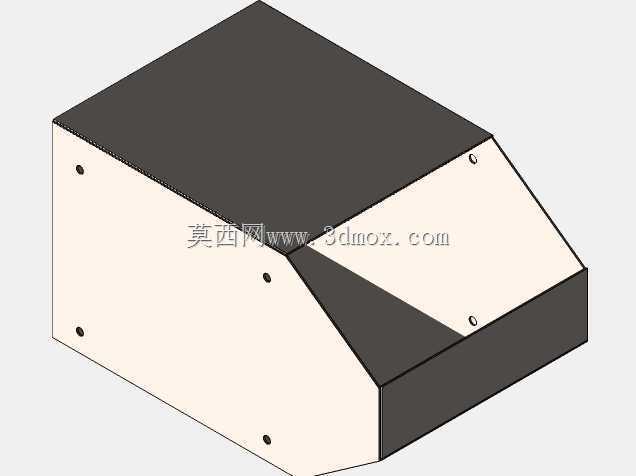

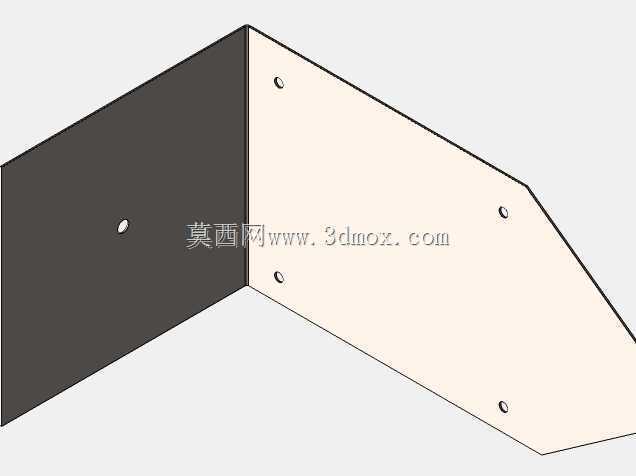

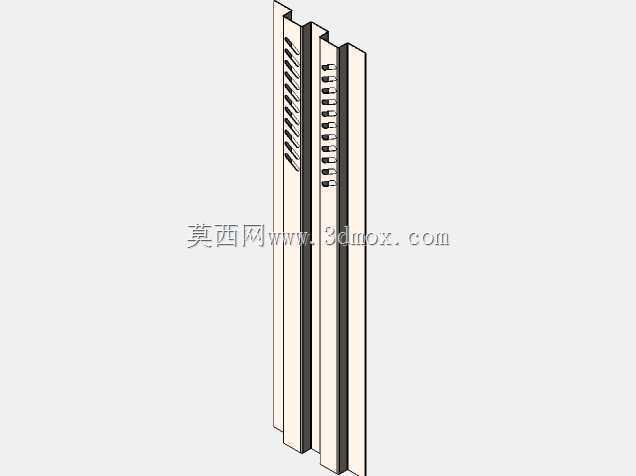

  从结构形态看,零件由两个近似平面的板段沿一条折线相交,形成稳定的折角构型。折边并非单纯外观造型,而是薄板结构中最直接的加强方式:平板在受到侧向按压、运输振动或门板开合冲击时容易产生板面鼓动,折线形成后,两个板段相互约束,截面惯性矩明显提高,能够在不增加板厚的情况下降低挠曲和共振风险。板件外轮廓带有斜向收边,端部并非规则矩形,而是根据设备内部元件避让、外壳装配间隙或风道走向形成多边形边界,这使它在整机中更贴近实际安装空间,而不是独立存在的示意板。

  板面上分布的多个圆孔是装配关系的关键。孔位分别落在不同板段上,用于螺钉穿过、定位柱配合或与相邻支架、框架型材连接。工程建模时,这些孔不能只按视觉位置摆放,需要结合折弯线建立统一基准:先确定折角两侧的贴合面,再反推孔中心到折弯线、板边和相邻孔的距离。若孔距折弯线过近,折弯时材料拉伸可能造成孔形畸变;若孔位落在装配干涉区,螺钉头或垫圈又会与相邻板件冲突。因此该件在设计上保留了较明确的孔边距,孔位沿板长方向分散布置,有利于把紧固力均匀传递到框架上,减少局部翘曲。

  在实际用途上,这种封板既可作为稳压器外壳的外侧护板,也可作为箱体内部隔板。作为外护板时,它需要与顶盖、底板、立柱和相邻面板形成连续外表面,边缘折线处应控制配合间隙,避免出现明显台阶;作为内隔板时,它更关注电气安全距离、线束穿越位置和通风组织,板面开孔位置要避开线圈、端子排、调压器碳刷组件等维护频繁部位。由于交流稳压器在负载波动时会产生振动和温升,封板不能完全按静止装饰件处理,需考虑热空气流动路径和紧固件松动风险。

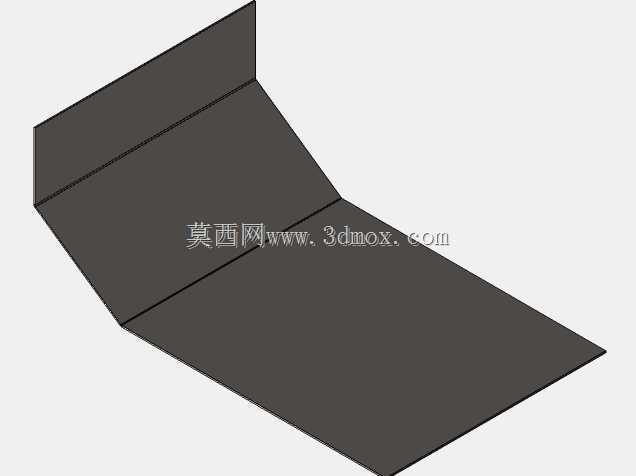

  建模思路应围绕钣金工艺展开,而不是简单拉伸实体。首先依据设备框架确定主板段的长度、高度和折角,再绘制斜切轮廓;随后建立折弯特征,保证折弯半径与板厚相匹配。薄板折弯时内侧存在压缩、外侧存在拉伸,若折弯半径过小,尖角处可能开裂或产生明显压痕;半径过大,则折角不够挺括,装配后容易出现缝隙。完成折弯后再添加安装孔、倒角或工艺缺口,使孔位在展开状态下仍能满足数控冲切或激光切割要求。

  外形尺寸与安装边界需要结合整机包络判断。折角两侧板段分别面向不同空间,一个板段可贴合设备较深的侧壁区域,另一个板段向斜向边界延伸,用于覆盖不规则内部空间。装配时外侧不能超过整机外形面,内侧不能压迫变压器铁芯、绕组、调节机构和接线端子;靠近折角的位置还要预留焊接、压铆或螺钉工具的操作空间。若该板采用表面喷塑或氧化处理,模型中还应在相邻件之间保留涂层间隙,避免涂装后装配困难。

  从刚度设计角度看,单块薄板的优势是重量轻、占用空间小,缺点是局部承压能力有限。折线把大板分割为两个受力方向不同的区域,安装孔又把板件固定到框架上,最终形成“板段—折边—紧固点”共同受力的状态。运输过程中的颠簸主要通过螺钉孔周围传递,长期运行中的轻微振动则可能使薄板产生噪声,因此孔位布置不宜过度集中,板边也应保留足够宽度,防止紧固处拉裂。

  该类零件对稳压设备的意义在于用较低成本完成防护、整形和安装支撑。它没有复杂传动结构,但对轮廓精度、折弯角度、孔位一致性要求较高;任何折弯回弹、孔位偏差或斜切边错位,都会在总装时放大为缝隙不均、螺钉无法对中或内部元件干涉。围绕设备框架、电气安全距离和钣金工艺约束建立三维结构,才能使封板在实际装配中稳定可靠。
