圆方异形过渡变径连接风道结构

　　在通风除尘、散料气力输送以及部分稳压腔体的管路布局里，经常会遇到圆形管道与方形设备接口无法直接对接的情况。现场如果直接用薄板折成直角拼接，气流在截面突变处会形成强烈涡流，不仅压损陡增，长期运行还会在折角位置积灰、磨损甚至振裂。这个圆方过渡结构正是针对这类工况做的异形转接件，一端为圆形管口，用来对接圆管、风机出口或者圆形法兰，另一端为方形接口，匹配箱体、方管设备或者方形法兰端面，中间通过连续的锥面把两种截面平顺衔接起来。

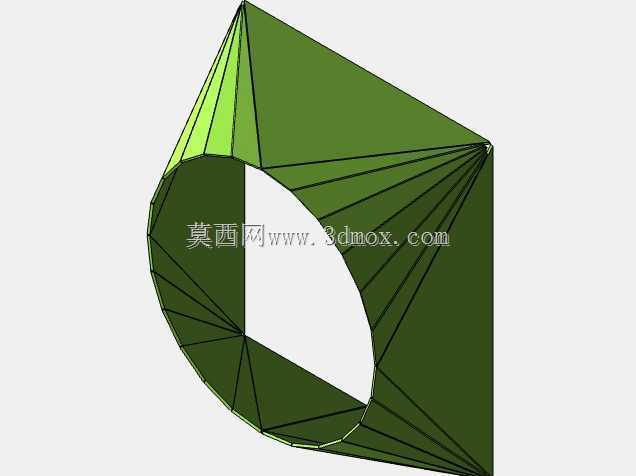

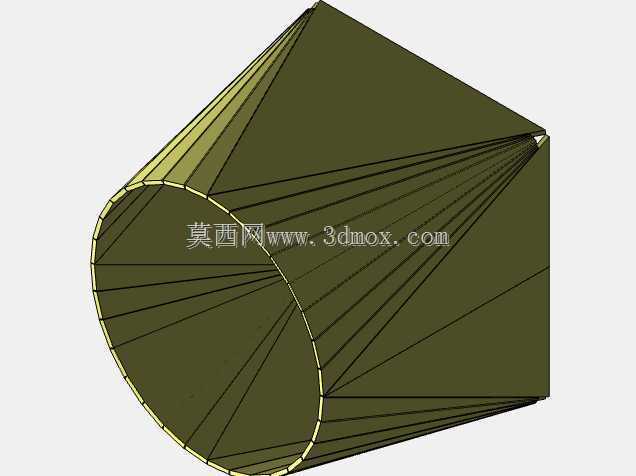

　　从结构形态上看，整件并非简单的圆锥或方锥，而是由多块三角形平面分片拼合而成的天圆地方形式。圆形端沿圆周被离散成若干等分点，方形端的四个角点与边部分点分别和圆端对应点连线，形成一组空间三角面。这种处理在钣金车间非常常见，因为整张平板无法直接卷出同时包含圆弧边和直边的双曲面，把曲面拆成可展开的平面瓣片之后，每一片都能在钢板上放样、切割，再沿折线压弯、组对焊接。模型里清晰保留了分片棱线，圆端还做出了卷边或法兰搭接的止口轮廓，方端则保留平直的安装边，方便和相邻箱体端面贴合。

　　设计这类转接件时，首先要锁定两端接口的安装边界。圆端直径决定了对接风管的通流面积，方端的长宽尺寸要和设备接口螺栓孔位对齐，两端面之间的轴向高度则受现场管路空间限制。高度过短时，圆到方的转折过于急促，气流分离明显，分片折角也接近死折，钣金压型容易开裂；高度拉得过长，虽然流线更顺、压损更低，但整体占用空间变大，材料用量和支撑成本都会上升。实际放样中通常把过渡段长度控制在圆端直径的一到两倍之间，再结合方形端对角线尺寸做折中，让每一片三角瓣的倾角尽量均匀，避免局部出现特别陡峭的面。

　　分片数量是另一个关键参数。圆端等分点越密，拼合后的轮廓越接近光滑圆锥，气流沿壁面过渡更平顺，外观也更规整，但瓣片数量增加意味着放样划线、切割和焊缝长度同步增多，组对时累积误差更难控制。模型中采用的等分密度兼顾了成形精度与加工成本，圆端每一边对应若干三角形平面，方端四个角部的三角面承担主要的曲率变化，边中部的瓣片则近似斜平面，受力和成形都比较稳定。

　　在气力输送或含尘气流场景下，这种过渡件还要考虑磨损与堆积问题。方形端下角如果形成近乎水平的壁面，粉料容易在该处滞留，因此布置时通常让方端接口朝向与流向匹配，使底部壁面保持一定下滑角度；对磨蚀性强的物料，可在圆端入口侧加贴耐磨衬板，或在分片焊接时把焊缝打磨顺气流方向，减少局部涡流切削。用于稳压腔体或变压器冷却风道时，过渡段内部不允许有突出的焊瘤和台阶，否则会在高速气流中产生啸叫，模型把各瓣片交点收敛到方端角点附近，正是为了让内壁尽量连续光顺。

　　安装边界方面，圆端一般配合圆形法兰或抱箍连接，法兰外径要留出螺栓拧紧空间；方端则通过四周翻边或焊接法兰与箱体固定，孔位需避开过渡瓣片的折线起点。整件在装配中属于管路与设备之间的补偿环节，轴向长度偏差会直接影响前后管段对中，因此建模时两端接口基准面必须明确，圆端轴线与方端中心通常保持同轴，若现场存在偏心，也可在过渡瓣片上做不对称放样，让偏移量在整段长度内均匀吸收，避免短距离强行错位带来的附加阻力。

　　从建模思路看，先分别建立圆端和方端的轮廓草图，再按等分点连线生成三角面或放样曲面，最后抽壳、加厚并补出法兰边，能够较真实地反映钣金成形过程。对结构工程师而言，这种模型不仅用于干涉检查，还可以直接输出瓣片展开尺寸，指导车间下料，使异形风道从设计到加工保持一致。
