复古辐条式马车行走轮结构设计

　　在传统畜力车辆、复古观光载具以及民俗场景复原项目的行走系统设计中，轮组作为直接承接整车载荷、缓冲路面冲击、完成行进转向的核心部件，其结构合理性直接决定整车的承载能力、行驶平顺性与长期使用可靠性。本次完成的这款辐条式行走轮三维结构，参考了传统木制马车车轮的成熟构型，结合现代机械设计的装配逻辑完成全参数化建模，可直接用于复古车辆改装、文旅观光马车制造、历史载具复原展示以及非标行走机构的研发参考。

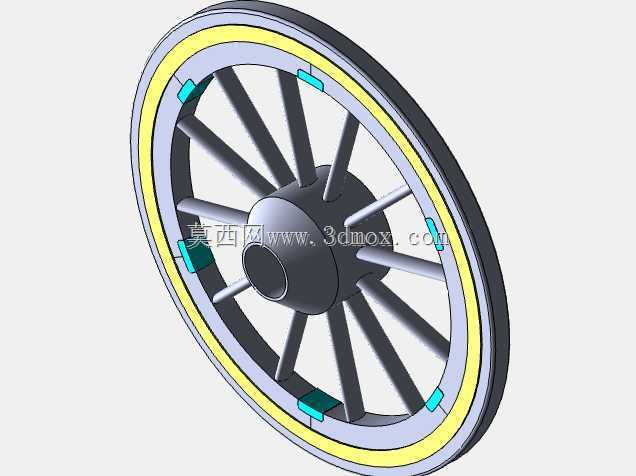

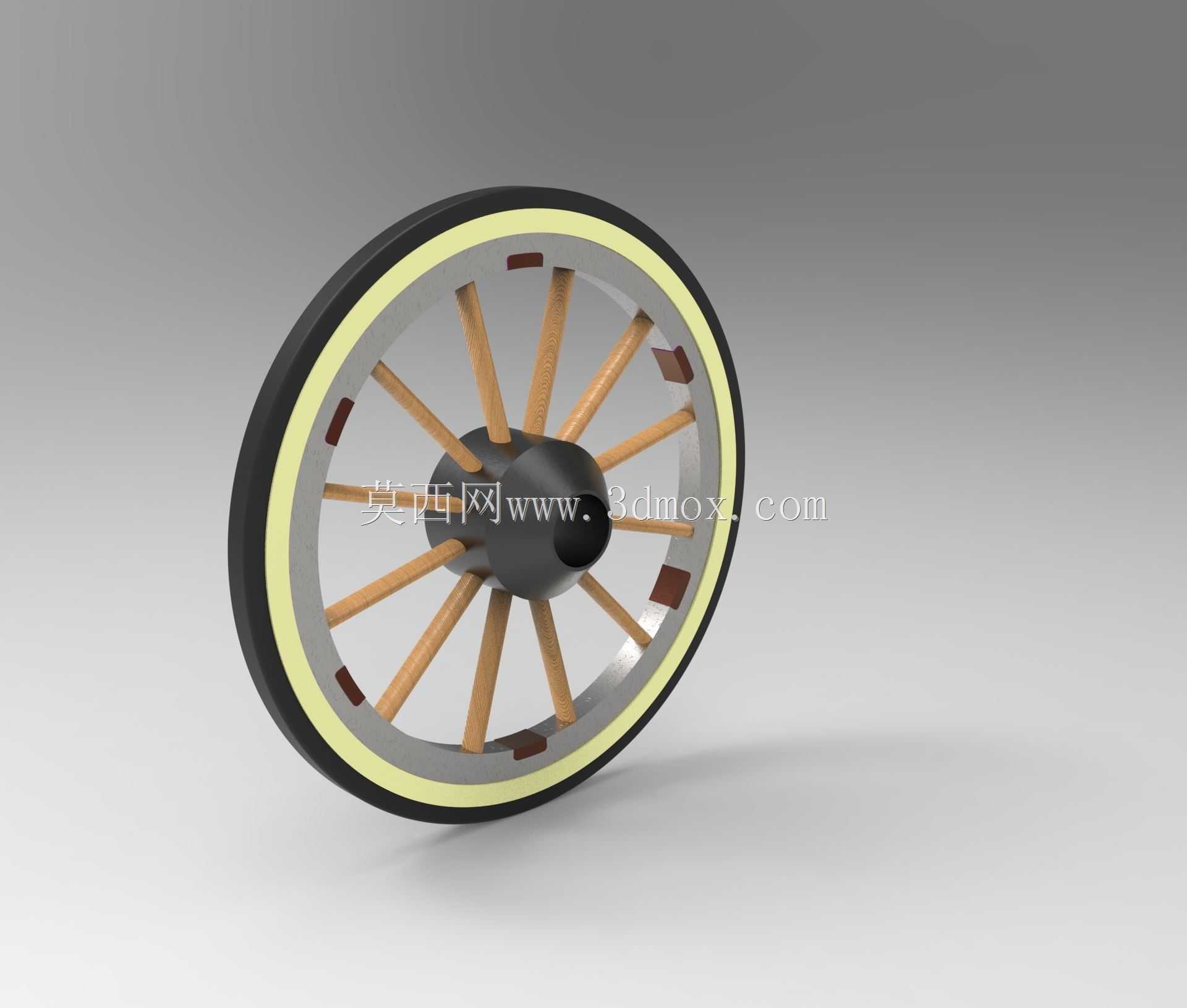

　　从整体构型来看，该轮组采用经典的中心轮毂、放射辐条、外圈轮辋加外层耐磨胎面的分层装配结构，各部件之间的装配边界清晰，干涉检查全部完成，不存在结构冲突。中心轮毂为回转体金属构件，内部预留贯通的轴孔，轴孔的尺寸公差按照常规轻型车轴的配合要求设定，可适配标准圆轴的穿装固定，轮毂两端设置限位轴肩，装配时可通过轴肩对轮体的轴向位置进行定位，避免轮体在行进过程中出现轴向窜动。轮毂的外圆周均匀设置辐条安装孔位，十二根木质辐条沿轮毂径向呈放射状均匀排布，相邻辐条之间的夹角保持一致，保证轮体旋转过程中的动平衡性能，避免高速行进时出现偏摆振动。

　　辐条采用实木质感的长杆结构，两端分别做榫头造型，内端榫头嵌入轮毂对应的安装槽内，外端榫头卡入轮辋内侧的预留槽口，这种榫接配合的结构形式延续了传统木轮的装配工艺，既可以通过榫卯结构传递径向载荷，又能在轮体受到路面冲击时，通过木质辐条的微小形变吸收振动能量，相比全金属刚性轮组，能够大幅降低行驶过程中的颠簸感。轮辋部分采用双层结构设计，内层为金属支撑环，承担辐条传递的整体张力，外层包裹一圈浅色的耐磨缓冲层，缓冲层外侧再设置黑色的橡胶质外圈胎面，胎面与地面直接接触，既可以提升轮体与路面的摩擦系数，避免行进过程中出现打滑，又能进一步隔绝路面传来的硬冲击，保护内部辐条与轮毂结构。轮辋的圆周方向还均匀分布有多个深色的定位嵌块，这些嵌块沿轮辋周向等距布置，既可以作为外层胎面的轴向限位结构，防止胎面在长期滚动过程中出现周向滑移，也能在轮体转动时作为动平衡配重的参考点位，方便后期对轮组进行动平衡校准。

　　在实际工程应用场景中，这类辐条轮组多用于景区复古观光马车、历史主题展馆的载具复原、欧式婚庆礼仪车辆以及特色小镇的慢行交通载具，相比普通充气橡胶轮胎，这种复古造型轮组具备更强的视觉辨识度，能够和整车的复古外观风格形成统一。设计过程中重点校核了几个核心受力工况：首先是静态满载工况，当整车满载静置时，整车垂直载荷通过车轴传递到中心轮毂，再通过十二根辐条均匀分散到整个轮辋上，每根辐条承受的径向载荷经过力学分配后远低于木质构件的许用应力值，不会出现辐条断裂的问题；其次是行进冲击工况，当轮体碾过路面的小石块或者坑洼边缘时，瞬时冲击载荷会先通过外层橡胶胎面缓冲，再传递到轮辋与辐条结构，辐条的微小弹性形变可以抵消大部分冲击峰值，避免刚性连接部位出现应力集中；第三是转向侧向受力工况，车辆转向时轮体受到侧向摩擦力，此时轮辋的侧向刚性可以保证轮体不会出现侧向变形，轮毂与车轴的配合面能够承受侧向剪切力，保证转向过程的稳定性。

　　从安装边界维度考量，该轮组的轴向宽度、轮毂轴孔直径、轮体整体外径都按照轻型马车的通用安装尺寸设定，轮体两侧预留的安装空间可以适配常规的轮架叉口，装配时仅需要将车轴穿入轮毂中心孔，在轴端加装锁紧垫片与固定销即可完成轮组的安装，不需要对轮架进行额外的改装。建模过程中所有零部件都保留了独立的参数化特征，设计人员可以根据实际使用需求调整轮体外径、辐条数量、轮毂轴孔直径等核心参数：如果是用于载荷更大的货运马车，可以适当增加辐条数量、放大辐条截面尺寸，提升整体承载能力；如果是用于室内展示的模型载具，可以缩小轮体整体尺寸，简化部分承重结构，降低制造成本。轮体各部件的分模面都做了合理规划，金属轮毂与金属轮辋可以采用铸造后机加工的工艺生产，木质辐条可以采用实木铣削或者仿木复合材料加工，外层胎面可以采用橡胶硫化或者聚氨酯浇注成型，不同材质的部件装配关系简单，不需要复杂的专用工装即可完成总装，后期维护时如果单根辐条出现损坏，也可以单独拆卸更换，不需要整体更换轮组，大幅降低了后期运维成本。
