智能工厂物联网终端采集工位装置

　　这套结构面向智能工厂车间内的工位侧数据采集场景设计，核心承担工位上方视觉识别、环境感知、工件状态采集的硬件承载功能，整体由下部盒式主控基座与上部弯折式悬臂采集端两部分组成，适配产线边、装配工位、检测台旁的固定安装需求。

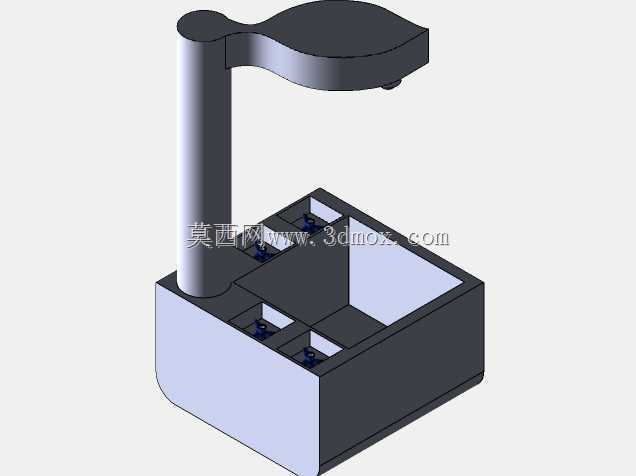

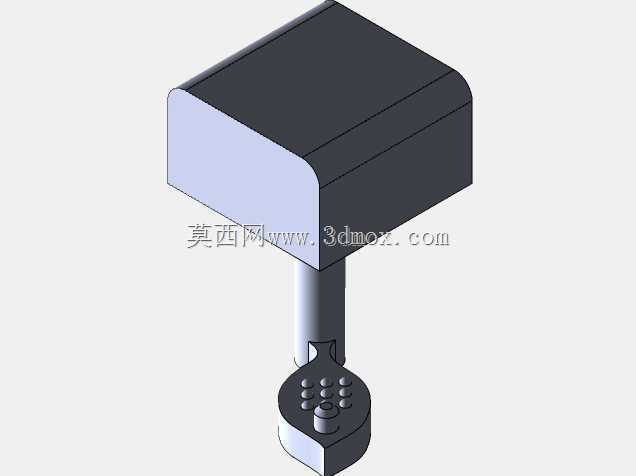

　　下部基座采用带圆角的长方体盒型结构，内部预留规整的容腔空间，可直接容纳主控电路板、接线端子、通讯模块与供电单元，腔体内设置多组带安装孔的定位柱，电路板可通过螺丝直接锁附在柱位上，无需额外设计固定支架；基座侧壁预留走线缺口，内部线束可沿腔体内侧排布，避免线缆外露被车间作业剐蹭。基座底面为平整安装面，可通过四角的安装孔直接锁固在工作台台面、工位支架或者铝型材机架上，安装时需保证基座水平，避免上部悬臂长期受偏载出现形变。基座的整体长宽尺寸控制在小型工位终端的适配范围内，不会占用过多作业台面空间，盒体侧壁做了等厚壁厚设计，兼顾壳体强度与注塑成型的工艺可行性，转角处的圆角既避免车间作业人员磕碰划伤，也能消除注塑件的应力集中问题。

　　上部支撑结构从基座一侧竖直向上延伸，竖杆为等截面圆柱形态，和基座顶面衔接处做了过渡补强，避免悬臂受载时衔接位置出现应力断裂；竖杆顶端衔接平滑的弯折悬臂，悬臂向基座上方的作业区域水平延伸，末端的扁平壳腔用来内置采集摄像头、补光元件或者环境传感器，采集窗口正对着基座上方的工位作业面，可直接覆盖工位上的工件摆放区域，完成工件扫码、外观检测、作业动作识别或者工位环境数据采集。悬臂的曲线过渡形态没有突兀的直角转折，既让整体走线可以从竖杆内部连通到末端采集腔，完全隐藏线束，也能弱化结构的生硬感，同时曲线形态的抗弯截面表现更优，在末端搭载采集元件时，悬臂的下垂变形量可以控制在视觉采集的允许公差范围内，不会因为形变导致采集视野偏移。

　　实际产线部署时，该装置通常安装在装配工位的物料台旁，下部盒体内部可以集成物联网通讯模块，把采集端获取的工件信息、工位作业数据、设备运行状态实时上传到工厂的MES系统或者物联网管控平台，替代传统人工扫码、人工记录工位数据的作业模式。悬臂的悬伸长度经过适配设计，末端采集端的视野刚好覆盖工位上的工件操作区，不需要作业人员额外调整工件位置就能完成数据采集；竖杆的高度设置预留了足够的作业空间，工人在基座上方拿取工件、进行装配操作时，不会和上部支架发生干涉。

　　结构设计阶段重点考量了车间现场的安装兼容性：基座的安装孔位适配常规工业铝型材的槽距，既可以直接锁在木质工作台、钢制台架上，也可以通过角件转接安装在不同高度的支架上；内部容腔的分隔预留了不同尺寸电路板的安装余量，后续如果更换不同规格的采集主板、通讯模块，不需要重新修改壳体模具，仅调整定位柱的锁附位置即可适配。上部悬臂和竖杆为一体化壳体结构，装配时不需要额外拼接支撑件，整体刚性更好，车间内的设备振动、气流扰动都不会导致采集端出现明显晃动，保证视觉采集的图像稳定性。

　　装置的外轮廓没有向外突出的尖锐结构，所有外露边缘都做了圆角处理，符合车间作业设备的安全设计要求；内部腔体的分隔筋既可以分隔不同的功能模块，避免电路板、电源模块互相干扰，也能加强盒体的整体刚性，减少壳体受外力时的形变。走线全程内置的设计，让设备外部没有裸露的连接线，既避免车间清扫、物料搬运时剐蹭扯断线束，也能让设备外观更整洁，适配无尘车间、标准化智能产线的现场布置要求。
