畜牧场通风散热钣金箱体结构

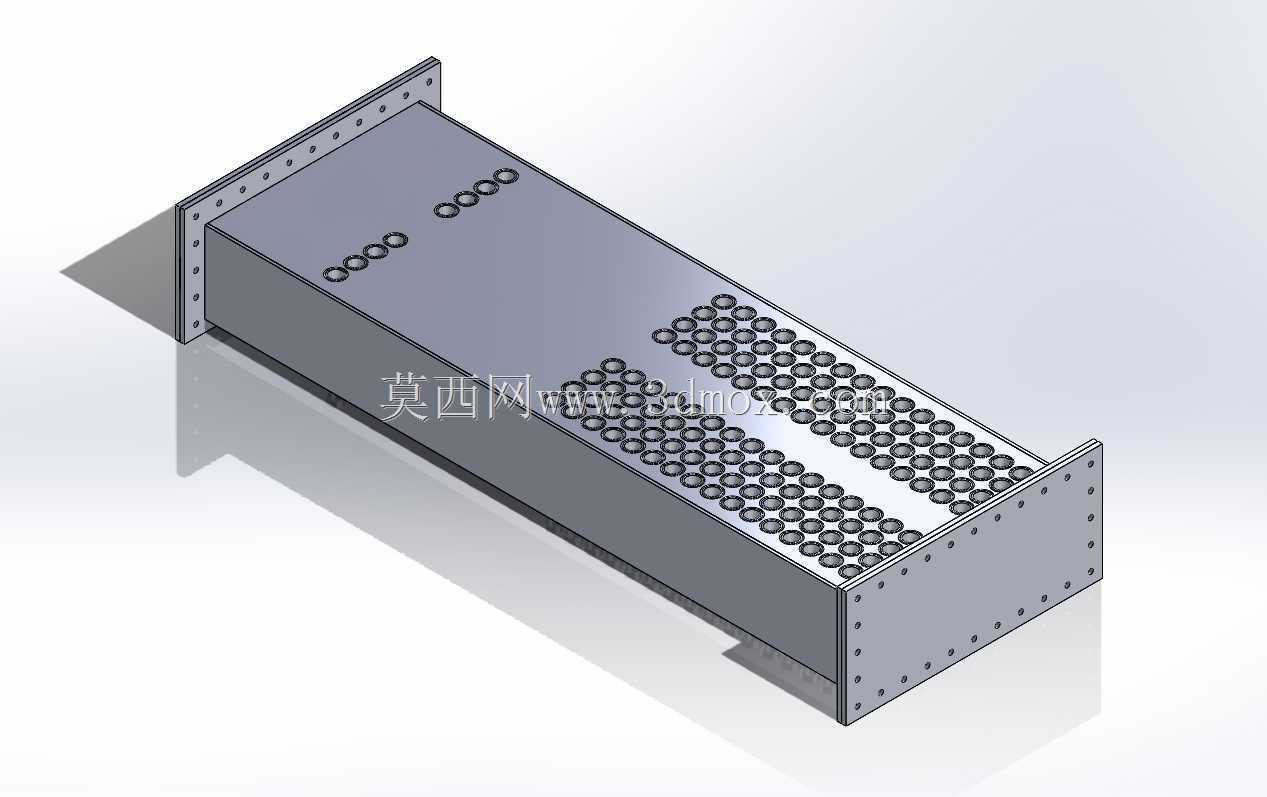

　　这套钣金箱体结构面向畜牧养殖环境中的通风、散热与设备承载需求，整体采用长条形卧式布置，适合安装在舍内通道、饲喂设备旁或电控系统集中区域。箱体两端设置带密集安装孔的法兰折边，可直接与墙面支架、设备机架或配套风道进行螺栓固定，安装边界清晰，后期维护时不需要大范围拆解周边管线。

　　从实际使用场景看，养殖场所空气湿度高、粉尘和氨气浓度较大，普通封闭外壳容易造成内部热量积聚，也不利于清洁维护。该结构在顶面和侧面布置了多组圆形冲孔阵列，冲孔区域按散热路径分区排布：靠近端部的位置保留少量小孔用于局部走线或辅助通风，中部大面积孔阵承担主要进排风作用，底部和侧边则保留连续钣金面，以提高整体抗弯刚度。空气可以通过孔阵形成横向对流，降低内部电气元件或通风组件的工作温度，同时孔洞边缘经过折弯和去毛刺处理，减少清洁时刮伤防护手套的风险。

　　设计思路上，箱体并非单纯追求外观规整，而是把钣金工艺、装配顺序和现场维护放在同一结构中考虑。主体板材通过折弯形成槽型截面，两侧立边与底板共同承担弯矩，长向跨度较大时仍能保持较好的直线度。两端法兰板略高于主体轮廓，既作为安装定位面，也能在多段箱体拼接时提供贴合基准。法兰上的孔位采用规则阵列，允许现场根据支架孔距进行一定范围的调整，降低土建预埋或机架焊接误差带来的装配难度。

　　孔阵布局体现了明确的功能分区。顶面两排独立小孔可用于指示灯、按钮、线束固定件或小型传感器的安装；侧面大面积圆孔区则更偏向通风过滤与散热，当内部安装风机、电源模块或控制单元时，气流能够沿箱体长度方向扩散，避免局部热点。孔间距保持均匀，既保证冲孔后板材仍有足够连接强度，也便于后续加装防尘网、过滤棉或导流板。对于需要定期冲洗的养殖现场，外侧可拆卸面板与开放孔区相结合，能够减少死角积尘。

　　在外形尺寸与安装边界方面，模型呈现出窄而长的比例，适合靠墙架空或嵌入设备架内使用。两端法兰的外扩尺寸决定了最小安装宽度，设计支架时应在法兰外侧预留螺栓操作空间；箱体下方需留出排水和检修间隙，避免直接接触潮湿地面。长向主体在搬运时可作为整体模块吊装，侧边折边提供了较高的抗扭能力，不需要在内部额外焊接过多加强筋，从而减轻重量并控制加工成本。

　　钣金展开时，折弯线、孔边距和法兰转角需要重点校核。孔阵靠近折弯边的位置应保留安全距离，防止冲孔后折弯产生裂纹或变形；两端法兰与主体连接区可通过点焊、拉铆或螺栓连接组合固定，具体方式取决于批量和表面处理要求。若用于腐蚀较强的畜禽舍，板材可选用镀锌板、喷塑钢板或不锈钢板，冲孔后再进行表面防护，以提高耐潮湿和耐冲洗能力。

　　结构内部空间规整，没有复杂曲面，适合数控冲床、激光切割和折弯加工。元器件布局时可将发热量大的部件靠近大孔阵区域，接线端子放在端部小孔附近，维护人员从正面或侧面即可完成检查。箱体底部若增加可拆卸托盘，还可用于收集灰尘、冷凝水或更换过滤材料。整体方案兼顾通风效率、结构刚度、安装便利和现场清洁，是畜牧设备中典型的实用型钣金外壳设计。
