壁挂式圆柱锅具配套挂装支架结构

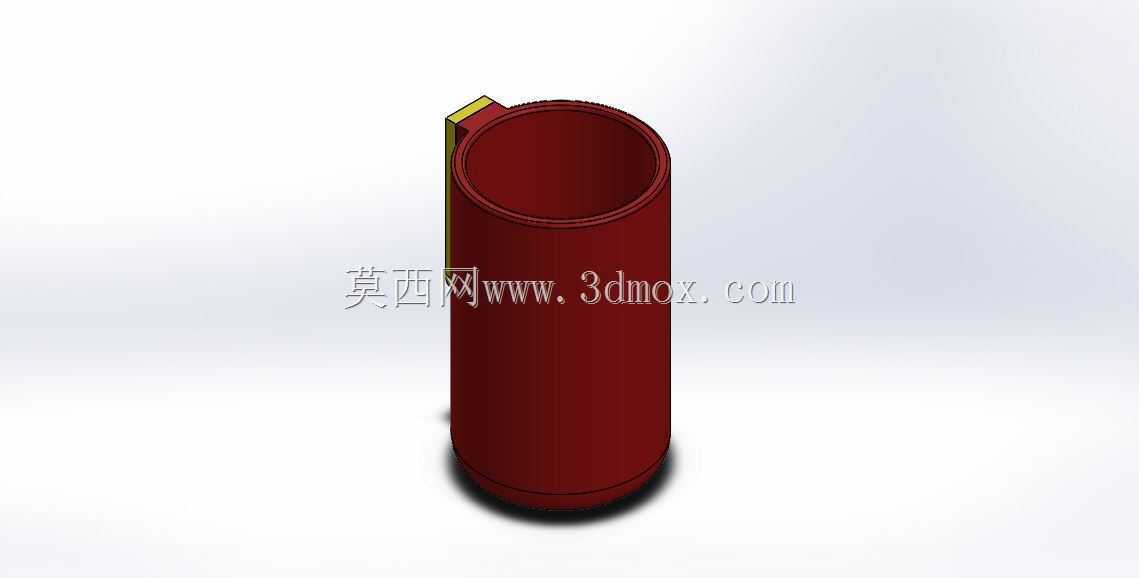

　　这套结构围绕小型餐厨加热容器的壁挂使用需求展开，整体拆分为锅体与壁挂支架两个独立组件，建模时将二者的装配配合关系单独梳理，既可以在总装环境中校验挂装后的姿态，也能分别导出零件用于后续钣金折弯、型材裁切或者焊接工序的工艺核对。锅体采用直筒圆柱形态，开口端做加厚卷边处理，底部为封闭圆弧过渡结构，侧壁预留与支架贴合的平直安装面，避免圆柱曲面直接贴墙时出现线接触、受力集中的问题；锅体内部为完整空腔，可容纳液态物料或者待加热食材，外壁无多余凸起，日常擦拭清洁时不会出现卫生死角，适配小型餐饮档口、实验室加热工位、户外临时操作点这类台面空间紧张的使用场景。壁挂支架采用L型折弯形态，竖向段贴靠墙面设置安装孔位，可通过膨胀螺栓或者自攻螺钉固定在砖墙、

　　集成墙板或者设备机架立面上，横向承托段托住锅体底部边缘，侧向限位边卡住锅体侧壁的平直贴合面，三者配合后锅体不会出现周向转动或者侧向滑脱；支架的竖向挂边高出锅体侧壁一段距离，即使操作人员拿取锅具时出现侧向磕碰，锅体也不会直接从支架上方翻落。从安装边界来看，锅体的圆柱外径决定了支架横向托边的伸出长度，建模时托边伸出量略大于锅体半径，保证锅体重心完全落在支架承托范围内，不会出现重心外倾的倾覆风险；支架竖向段的宽度小于锅体侧壁平直贴合面的宽度，固定孔位分布在竖向段的上下两端，孔间距避开墙体内部常见的管线预埋高度，安装时可根据现场墙面条件微调固定位置。锅体开口处的卷边结构一方面提升薄壁筒身的刚性，避免长期受热后筒口出现变形翘曲，

　　另一方面卷边形成的圆滑边缘可配合配套锅盖实现限位，锅盖放置后不会轻易滑入锅腔内部；锅体底部的圆弧过渡既减少了内部物料残留的清理死角，也让底部受热面积分布更均匀，放置在配套加热源上时不会出现局部应力集中。支架与锅体的接触位置均做了等间隙配合设计，二者之间预留微小装配余量，即使锅体受热出现微量膨胀，也不会出现卡滞无法取下的情况；支架的所有折弯棱边都做了圆角过渡，没有尖锐毛刺，操作人员频繁拿取锅具时不会划伤手部。在实际工程应用中，这类壁挂锅结构常被布置在操作台侧边的空白墙面上，不需要占用台面摆放空间，操作人员转身即可完成取放，适配流水线旁的辅料加热、清洁工位的溶剂存放、户外作业点的简易烹煮等场景；建模过程中分别对锅体的壁厚、

　　支架的板材厚度做了参数化关联，若后续需要调整锅体容积，只需修改圆柱直径与高度参数，支架的托边长度、竖向固定孔位间距可同步联动更新，不需要重新绘制整套结构。锅体侧壁的挂装贴合面做了小范围铣平处理，相比整周圆柱面贴靠支架，平面配合的定位精度更高，装配后锅体的周向角度固定，出料口或者倾倒嘴的朝向可始终保持在操作人员顺手的一侧，不需要每次拿取后重新调整角度。支架的承托边向上翻出小高度挡边，挡边高度低于锅体底部的圆弧过渡起点，既可以挡住锅体底部避免向外滑移，也不会干涉锅体正常向上提起取出的动作；固定孔位采用沉孔设计，螺栓安装后头部完全沉入支架板面内，不会凸起刮蹭锅体外壁。整套结构没有复杂的传动或者运动部件，所有构件均为静态承力件，受力路径清晰：锅体及内部物料的竖直载荷通过底部接触传递到支架横向托边，再经由折弯过渡段传递到竖向贴墙板，最终通过固定螺栓分散到墙面基体上，建模时可直接在接触位置施加竖直向下载荷，校验支架折弯处的应力分布与变形量，为板材厚度选型提供直观的三维依据。
