三角斜撑可调式壁挂折叠支架结构

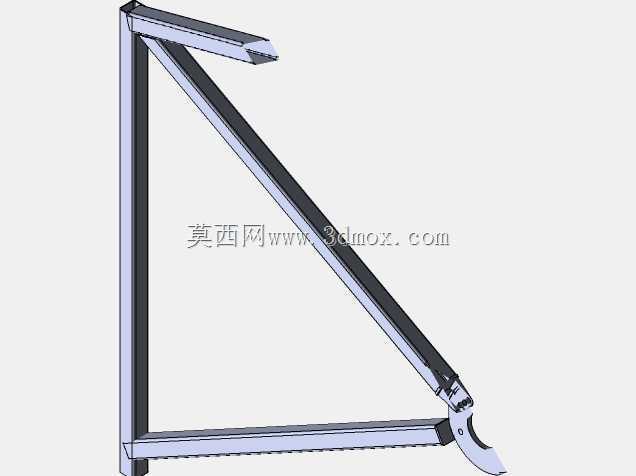

　　该结构属于典型的三角受力壁挂支撑构件，整体由竖直安装边、水平承载边以及斜向加强撑杆组成，三者在端部形成稳定的三角形传力路径。竖直边用于贴合并固定在墙面、设备立柱或机架侧板上，水平边向外伸出形成置物或托举平面，斜撑则从水平边远端附近回连至竖直边，承担主要的拉压载荷，使支架在承受端部重物时不易产生明显下挠。

　　从实际使用场景看，这类构件常见于工作台侧边辅助托板、墙面折叠置物架、小型设备检修平台、输送线旁临时承托架以及机柜内部可收放支撑面。它的价值不在于承担大吨位载荷，而在于在有限安装空间内提供一个可展开、可收拢、占用厚度较小的支撑界面。水平边不用时可以向上翻折贴近墙面，展开后由斜撑锁定位置，从而兼顾通行空间和临时承载需求。

　　模型中斜撑并非简单固定杆，而是采用分段铰接与端部卡位配合的方式实现运动约束。水平承载边绕竖直边上端铰链旋转，斜撑一端随水平边运动，另一端通过铰接点与支架本体连接；在展开到位时，杆件轴线、铰接点和卡位结构共同形成接近死点的受力状态，外载越向下压，斜撑对水平边的支撑越稳定。收拢过程中，斜撑随铰链轨迹摆动并贴近主边，避免与墙面或安装板发生干涉。

　　设计这类支架时，首先要明确安装边界。竖直边的高度决定了斜撑可布置的角度，也直接影响水平边伸出长度与承载能力之间的关系。若水平边过长而竖直边过短，斜撑角度趋于平缓，杆件内力和端部铰接处接触压力会明显增大；若竖直边过高，虽然受力更合理，但支架收拢后的外形尺寸变大，不适合狭窄机柜或薄型壁挂场景。因此建模时需要同时检查展开状态下的三角形包络范围和折叠状态下的整体厚度。

　　水平承载边通常采用槽形、折边或矩形截面，以提高抗弯刚度。竖直安装边则需要预留螺钉孔、沉孔或长圆孔，用于适应墙面孔位误差。斜撑杆件宜选用轻质但抗弯稳定的截面，在保证直线度的同时降低活动部分质量。端部铰链处不能只关注外形装配，还要考虑销轴穿过层数、配合间隙、磨损后旷量以及支架反复开合时的侧向偏移。

　　该三维结构对运动干涉检查较为关键。展开时，斜撑与水平边、竖直边之间应保持明确间隙；折叠时，斜撑需要收纳在两侧边形成的空间内，端部钩状卡位不能提前碰撞铰链座。水平边末端的钩形或挡边结构可用于限制被支撑物体滑移，也可作为与外部托板连接的接口。若后续用于承托板件，可在水平边上增加沉头螺钉孔、防滑垫安装位或定位凸点；若用于设备侧壁，则应在竖直边上设置腰形孔，以便调整安装高度。

　　从受力思路上，竖直边主要把弯矩转化为上下安装点的拉拔力和压紧力，因此墙面固定件的选择与支架本体同等重要。斜撑承担沿杆方向的载荷，铰接轴和卡爪承受集中接触力，设计时应避免在这些位置出现尖锐突变截面。水平边与斜撑连接区域往往是应力较高的部位，适合通过圆角过渡、加宽铰接耳板或增加局部折弯来改善疲劳表现。

　　整体外形呈现细长三角形，展开后轮廓清晰，折叠后三条主要构件趋于平行，适合在狭小空间内使用。建模过程中需要保留铰链轴线、杆件相对角度、卡位接触关系和安装孔位，使结构既能表达外观，也能用于后续工程出图、承载校核和钣金展开。对于需要轻量化壁挂支撑、可收放置物平台或设备附件托架的场合，该结构提供了较直接的参考方案。
