单侧三十二英寸长度分级机钣金壳体

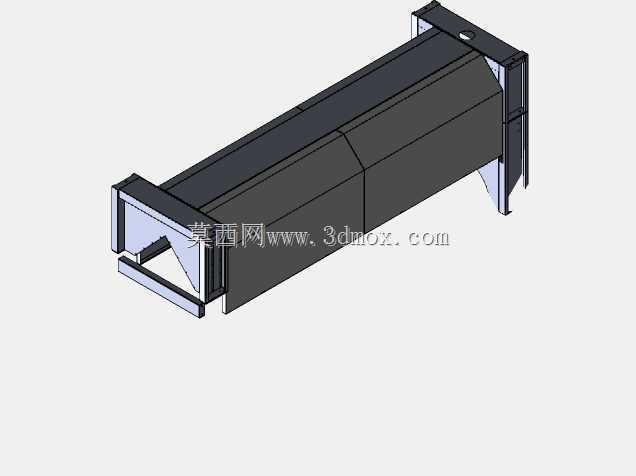

　　该钣金壳体属于长度分级设备的外侧围护与承载构件，适配单侧三十二英寸规格的分级工位，主要用于散状长条工件在连续输送、姿态整理和尺寸分选过程中的侧面防护、边界约束以及外部部件安装。在实际产线中，这类构件常见于棒料、管段、轴类小件、条状冲压件或裁切后型材的分级设备，设备运行时物料沿分级通道移动，不同长度区间的工件在对应位置被分流，侧板既阻止物料从侧向脱出，也为检测元件、导向件、封板和紧固件提供固定基础。

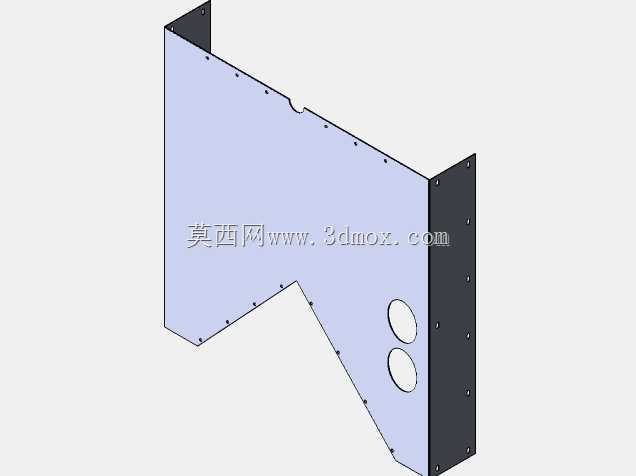

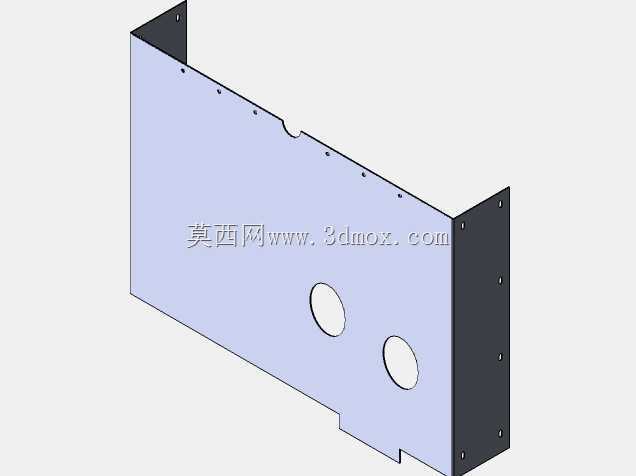

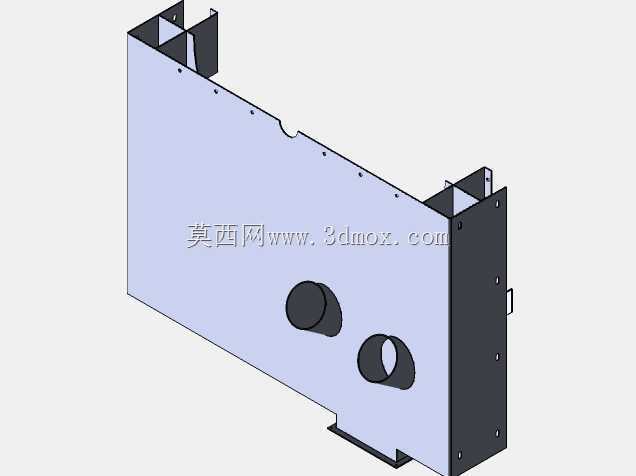

　　从结构形态看，零件采用薄板折弯成型，主体为大面积立板，两端带有垂直翻边，形成槽型截面。翻边并不是单纯加强结构，它同时承担连接功能：上面分布的多组孔位可与机架立柱、相邻护罩或端部支撑件锁紧，使整块侧板在设备侧面形成稳定边界。立板上的孔系按装配逻辑布置，边缘小孔用于螺栓固定，板面两个较大的圆孔为操作、观察或穿装相关部件预留位置，上部缺口则对应内部输送或分级机构的运动空间，避免板件与运动件发生干涉。

　　设计这类侧板时，首先要明确设备通道宽度和单侧安装边界。三十二英寸对应的单侧跨度决定了主板展开宽度、折弯位置以及整机侧面封护范围，若孔位与机架基准不一致，现场装配会出现护板错位、门缝不均或连接螺栓无法穿入的问题。板厚选择需要兼顾刚性与轻量化：薄板过大平面容易在振动、磕碰和紧固件拉力下产生凹陷或颤振，因此通过两端折弯形成封闭边，可显著提高截面惯性矩；对于大面积无支撑区域，还需依靠周边螺孔间距、翻边高度和内部支架共同限制变形。

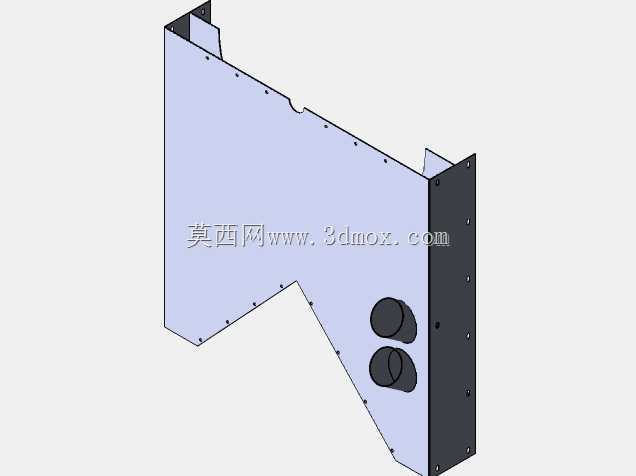

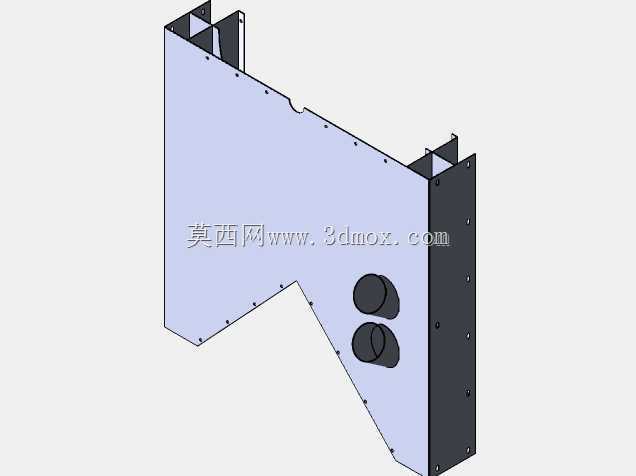

　　开孔设计体现了明显的装配导向。端部翻边上的孔沿高度方向排列，适合与竖向机架型材或焊接立柱连接；主板面上部的小孔呈线性分布，可用于安装内衬板、导向条、传感器支架或防护附件；两个大圆孔位于操作维护频率较高的区域，既可以作为人工观察和工具伸入位置，也可根据实际需要加装护套、透明盖板或穿线元件。缺口轮廓则不是随意切除，而是围绕内部机构的运动包络留出安全间隙，同时保留板边连续性，防止开孔过大造成局部刚度下降。

　　从制造角度看，该零件适合采用激光切割或数控冲裁完成展开料加工，再沿折弯线一次成型。孔边、缺口和大圆孔在展开阶段就应精确定位，折弯后不再适合进行复杂二次加工，否则累积误差会影响装配。设计展开图时需扣除折弯系数，控制外轮廓尺寸、孔到折弯线距离以及翻边孔的同轴关系；对于外观面，还应统一毛刺方向和折弯压痕方向，避免后续喷涂或装配后出现明显表面缺陷。

　　在设备运行场景中，侧板并不直接承担分选动力，但它对分级精度有间接影响。若侧板刚度不足，设备振动会引起板面共振，固定在其上的检测或导向元件位置随之波动；若内侧边界不平整，长条工件通过时可能发生卡滞、偏斜或搭接，导致长度判断错误。因此板面平面度、翻边直线度以及安装孔位的位置度都需要控制。装配时通常先以机架端面和输送链基准定位，再通过翻边孔逐步锁紧，使主板内侧面与物料通道保持平行。

　　维护方面，大圆孔和缺口为检修提供了便利，操作人员不必拆除整块侧板即可观察内部工件流向，或对附近滚轮、挡料件、分流拨叉进行检查。更换不同规格分级模块时，侧板上的备用孔位也能提高适配性。整体结构没有复杂曲面，工艺性较好，重点在于把设备运动包络、机架连接基准、人员维护空间和钣金折弯工艺统一到同一块板件上，使它在满足防护作用的同时，成为长度分级机稳定运行的可靠安装载体。
