农牧场粪料转运立式安全防护笼架

　　这套立式笼架结构主要面向规模化牧场、堆肥处理场以及粪污转运作业场景，解决散装粪肥、腐熟厩肥在短距离吊运、叉车转运过程中容易撒漏、物料坠落甚至作业人员被滑落物料碰伤的痛点。在牧场日常清圈作业里，清理出的畜禽粪便往往需要临时归集后转运至堆肥区，传统敞口桶吊运时一旦吊点晃动、桶身倾斜，半流体状的粪料很容易沿桶边泼洒，既污染场区通道，也会让地面湿滑带来通行风险，这款带围护栏的笼架就是为配套立式储料桶设计的防护承载结构。

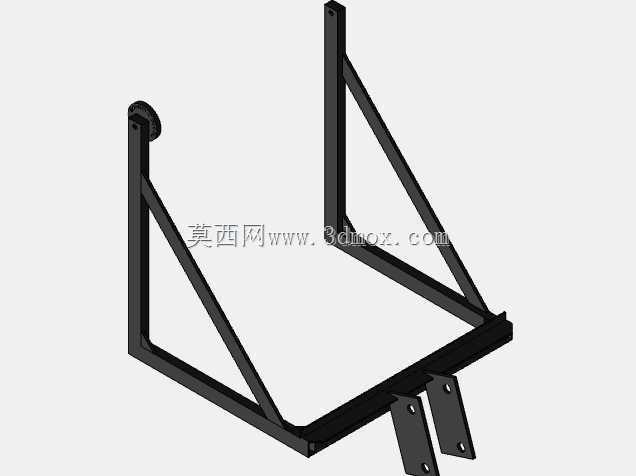

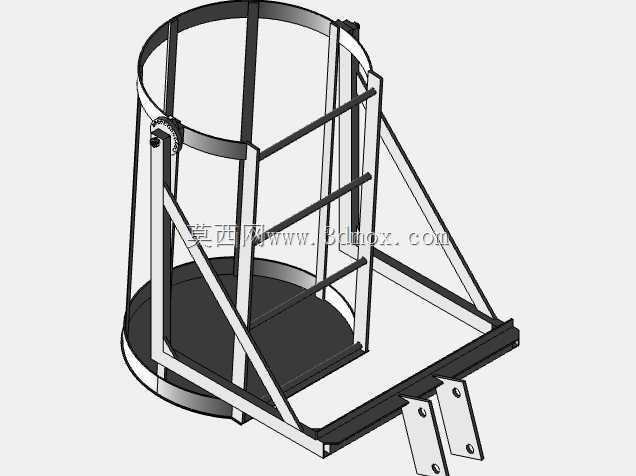

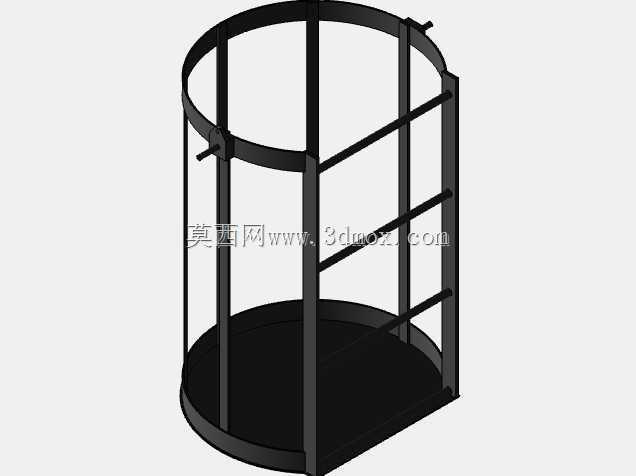

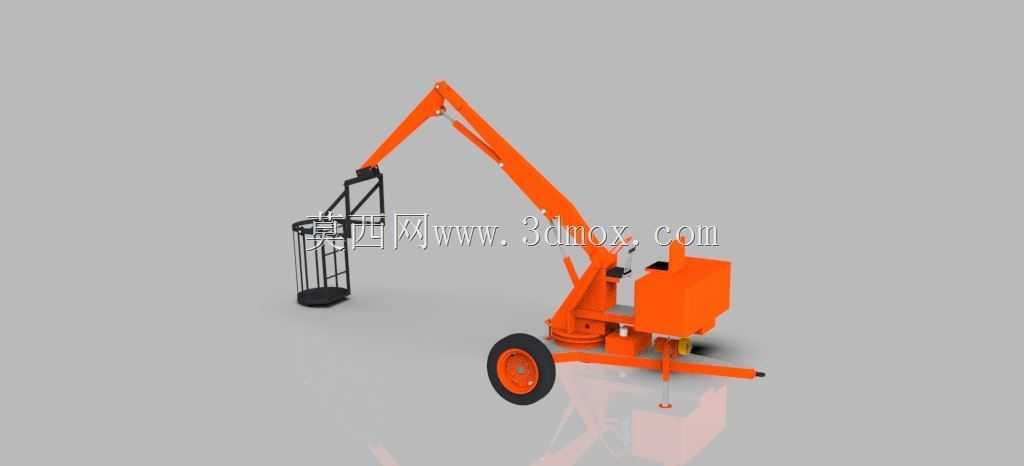

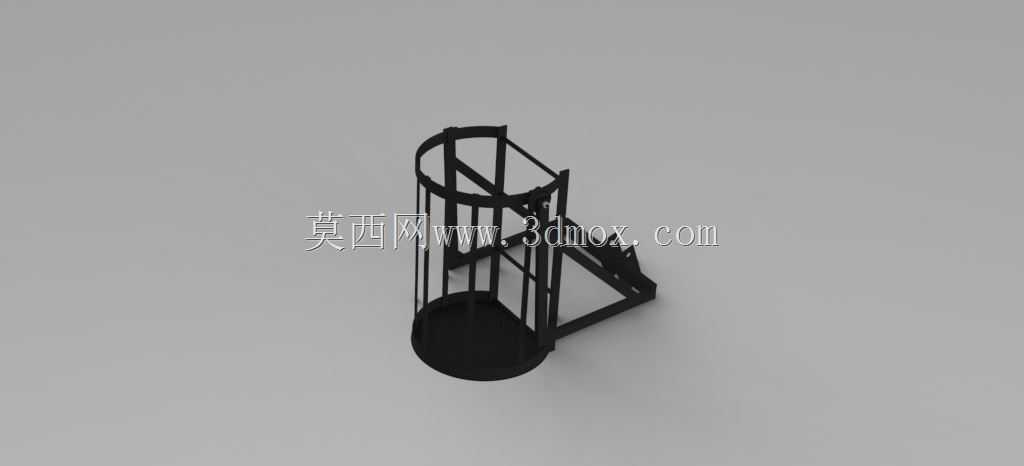

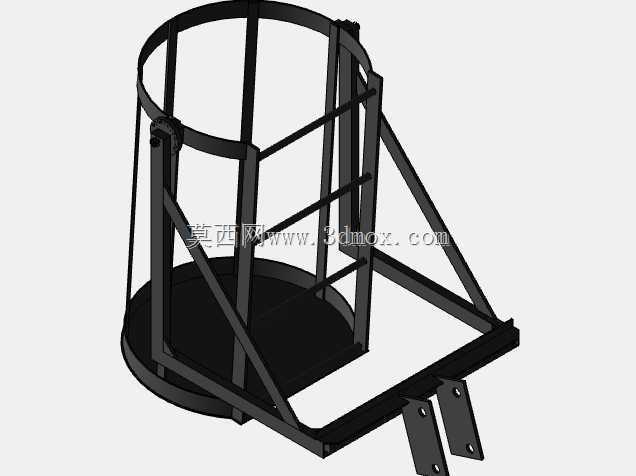

　　从结构功能来看，笼架底部设置圆形承托底座，直径和常用的120L-200L立式储料桶外径匹配，桶体落座后不会出现径向窜动；周向均匀布置多根竖向防护栏杆，栏杆从底座边缘一直延伸至笼架顶部的环形箍圈处，栏杆间距控制在120mm以内，既不会因为间隙过大让桶身倾斜脱出，也不会过密导致清理桶身残留粪料时操作受阻。笼架侧面向外延伸出三角形叉装支架，支架的两根叉套间距和常规1.5吨手动液压叉车、小型电动叉车的叉齿间距完全适配，叉套入口做了倒角扩口处理，叉车对位时不需要反复调整角度，叉齿插入后支架的斜向加强筋会把叉齿承受的载荷分散传递到笼架主环梁上，满载状态下叉套根部不会出现应力集中开裂的问题。笼架顶部的环形箍圈同时集成了吊点功能，环体上预留的四个对称吊孔可以搭配卸扣连接起重吊链，在没有叉车的栏舍区域，也可以用牧场自备的小型电动葫芦将整笼物料吊起转运。

　　设计过程中首先校核了满载工况的载荷边界：按照储料桶装满湿粪的最大重量220kg计算，动载系数取1.3，竖向栏杆选用壁厚2mm的方形钢管，环形箍圈采用整根钢管弯制后对焊打磨，避免拼接焊缝受拉断裂；底部承托圆盘用3mm厚钢板冲压成型，圆盘下方辐射布置六根加强筋，即使桶内物料偏载，圆盘也不会出现下凹变形。侧面叉装支架的高度特意设置为离地面100mm，叉车叉齿最低起升高度80mm即可顺利插入，适配牧场里老旧款手动叉车的低起升特性；支架向外延伸的长度控制在350mm，保证叉车作业时车身和笼架之间留有足够安全距离，驾驶员操作时不会被笼架或者桶身磕碰。

　　安装边界方面，整套笼架落座在硬化混凝土地面时，底部圆形底座的接触面积足够分散载荷，不需要额外做地脚固定；如果是在堆肥区的软质地面作业，可以在底座下方垫一块10mm厚的钢板，避免满载时笼架下陷。笼架整体外形为圆柱加侧伸支架的布局，圆柱段直径约650mm，含侧支架的总长度约1100mm，总高度约1400mm，在栏舍内1.2m宽的通行通道转向时，侧支架不会刮蹭两侧栏门；竖向栏杆顶部做了圆弧收边，没有尖锐毛刺，作业人员手扶笼架对位时不会被划伤。考虑到粪料作业环境腐蚀性较强，结构件整体做完焊接加工后会做热浸锌或者喷防腐漆处理，栏杆和底座的焊缝处特意做了封胶处理，避免粪水渗入焊缝缝隙造成长期锈蚀。日常使用时，储料桶从笼架顶部放入落座，桶沿可以卡在顶部环箍的定位凸台上，吊运过程中桶身不会上下窜动；清空物料后可以直接把桶从笼架顶部吊出清理，笼架本身的栏杆间隙也可以直接用水枪冲洗，残留的粪渣不会在结构死角积存。
