农用谷子脱粒清洗轮式作业部件

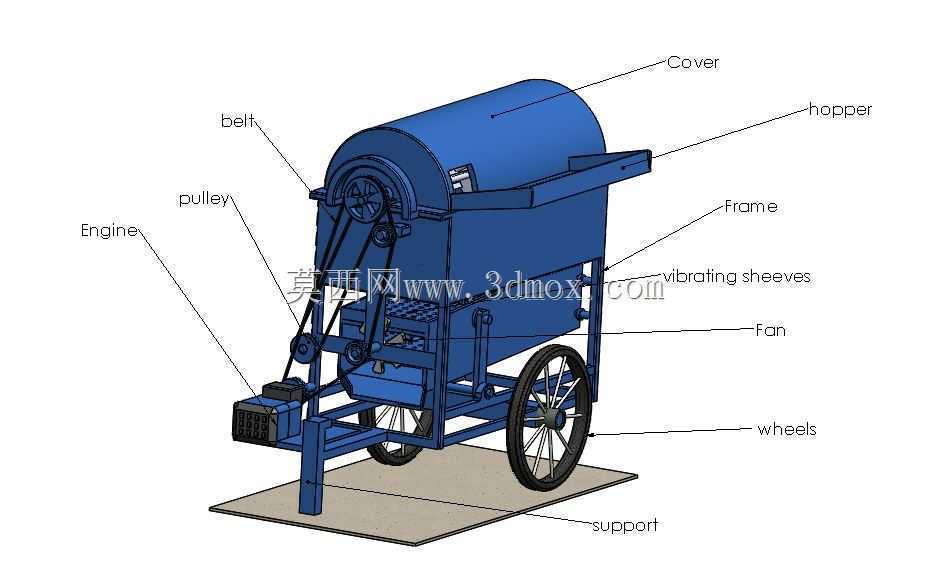

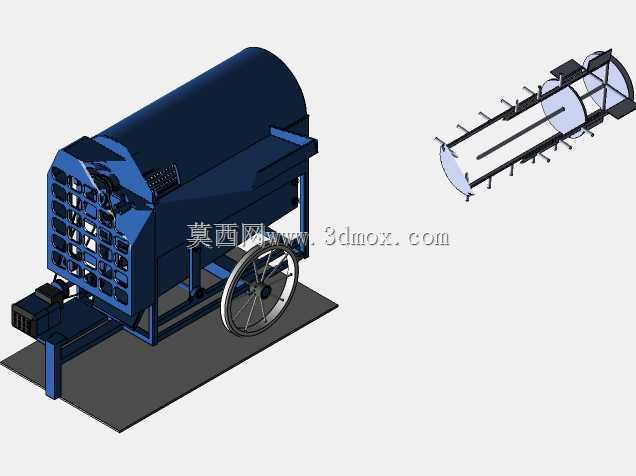

　　该轮式作业部件面向小型谷物处理场景，适配丘陵散户、庭院式种植户的小米、谷子初加工需求，可配套集成在小型移动式脱粒清洗一体机上，完成谷穗脱粒、谷粒初步清选的联动作业。

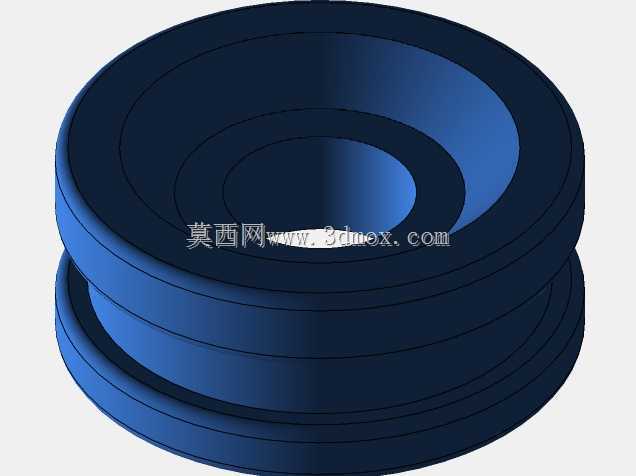

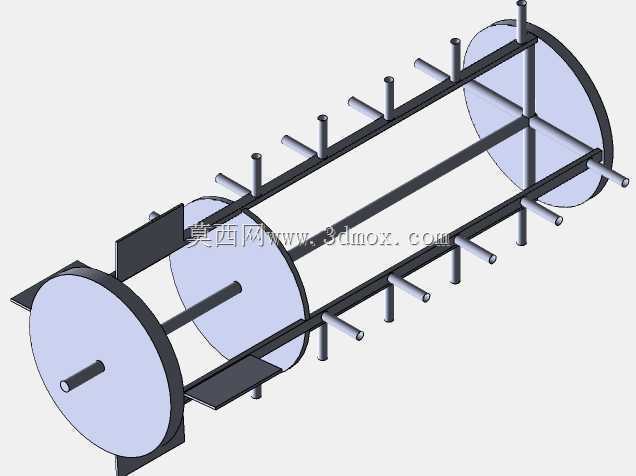

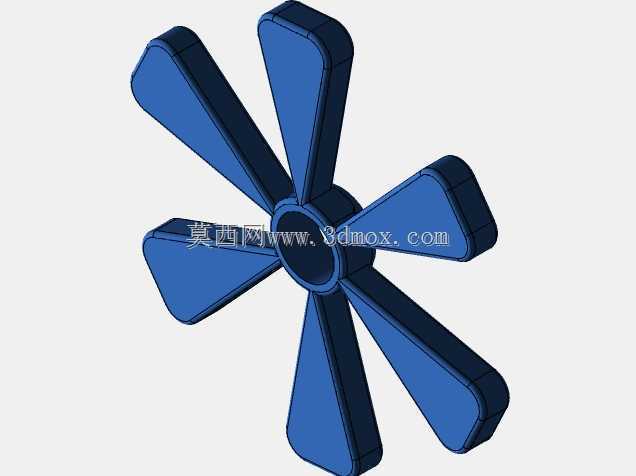

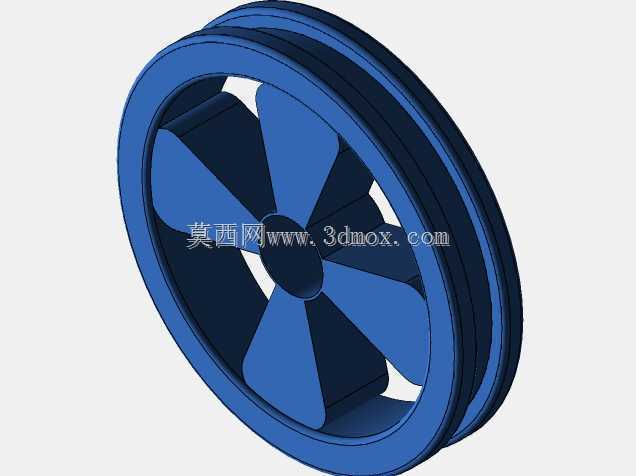

　　从实际田间使用逻辑来看，这类轮体并非单纯传动构件，外圈双槽带轮结构可通过三角带接入农用电机或者小型柴油机动力输出端，将动力传递给整机脱粒滚筒与清选风机；轮体内部六片径向辐条并非仅做支撑结构，辐条边缘做了圆弧过渡加厚处理，作业时随轮体同步转动，可带动腔体内气流形成定向风压，吹动脱粒后混杂的颖壳、碎秸秆向排渣口移动，谷粒因自重更大落入下方收集槽，顺带完成初步风选清选，不用额外加装独立风轮，大幅压缩小型农机的整机布局空间。

　　设计阶段首先考量的是农用场景的容错性：农村作业场地往往地面不平整，传动带容易出现小幅跑偏，外圈双槽的槽宽做了1.2倍标准槽宽冗余，槽边做了圆角导角，即便皮带出现轻微偏移也不会出现割带、掉带故障；轮体整体采用对称式盘状结构，质心完全落在回转中心线上，六片辐条沿圆周60度均匀分布，动平衡余量控制在G6.3级以内，即便长时间在280-350rpm的作业转速下运行，也不会出现明显振动，避免焊接机架出现共振开焊的问题。

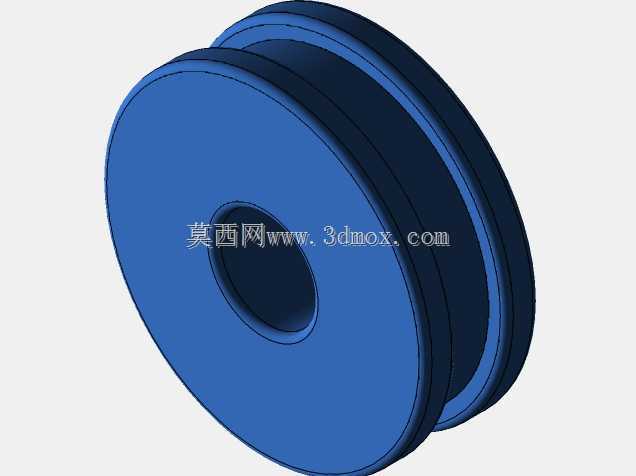

　　结构细节上，轮体外缘总厚度控制在85mm，双槽的槽底直径差预留了皮带张紧调节余量，中心轴孔采用标准农用轴承配合尺寸，可直接搭配常用的UCP205立式带座轴承安装，安装时两个轴承座的同轴度公差控制在0.2mm以内即可满足使用要求，不需要高精度加工工装，县域级农机维修站点即可完成装配更换。辐条与轮缘、中心轮毂的交接位置全部做了大圆角过渡，避免应力集中——农户作业时往往会混入少量带硬秸秆的谷穗，偶尔会有硬物卡入腔体，圆角结构可以避免冲击载荷下出现辐条断裂的问题。

　　安装边界方面，该轮体的最大回转直径为320mm，布置在机架侧方时，轮体外侧距离机架护罩的安全间隙预留25mm即可，既可以避免运转时剐蹭护罩，也能留出皮带拆装的操作空间；轴向方向上，轮体轮毂两端伸出轴段各预留15mm的锁紧位，可通过轴端挡圈或者顶丝完成轴向固定，防止运转时出现轴向窜动。

　　不同于工业冲压叶轮的薄壁设计，这个轮体所有壁面厚度都设置在6mm以上，既可以采用铸铁铸造成型，也可以用钢板切割后焊接加工，小批量作坊生产时不需要开昂贵的注塑模具，用普通Q235钢板即可下料制作，焊接后做简单的打磨动平衡就能投入使用，维修时如果某一片辐条出现变形，直接切割更换重新焊接即可，维护成本极低，非常适合农村低端农机的推广使用。作业过程中，轮体转动带动的气流不仅可以完成清选，还能将脱粒过程中产生的少量扬尘从排渣口带出，减少作业点位的粉尘扩散，改善农户操作时的工作环境。
