农用重载行走轮组轮毂轮体结构

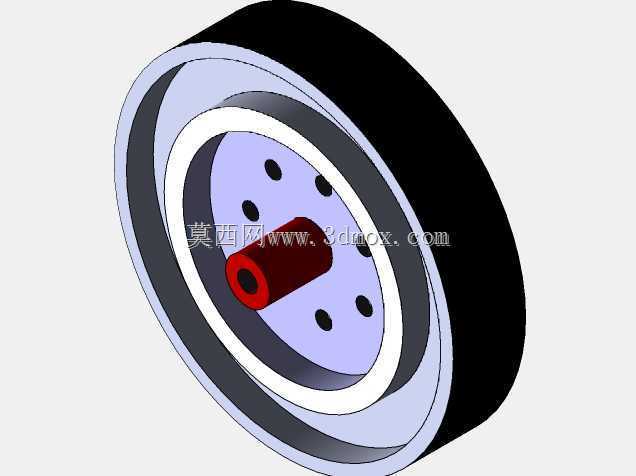

　　该轮体结构主要面向田间作业机具、小型农用转运平台以及棚室作业小车的行走端使用，场景集中在泥地、田埂、硬化便道交替的非铺装路面，承担整机承载、滚动行进和低速转向过程中的载荷传递。轮体外侧采用大宽度黑色橡胶外缘，接触地面的弧面做了加厚处理，目的是在松软土层上降低接地比压，减少机具下陷；在碎石或硬化路面滚动时，厚胶层也能吸收小幅颠簸，避免刚性轮圈直接受冲击。

　　从结构分层看，外层橡胶胎面与内侧金属轮圈之间保留了完整的包覆配合面，轮圈采用阶梯式环形截面，外侧大直径段用于约束橡胶外缘，内侧台阶则为辐板连接提供定位基准。中间辐板采用圆盘式布局，盘面沿圆周均布多个通孔，这些孔并非单纯减重：在轮体注塑或装配工序中，孔位可作为周向定位点，后期维护时也能穿过工具完成内侧紧固件操作；圆盘辐板相比条式辐轮，在泥泞环境中更不容易缠草、积泥，冲洗时泥污可沿盘面直接滑落，适配农业作业的高尘高湿工况。

　　中心部位设置突出的红色轴套结构，轴套沿轴向伸出辐板平面，内孔为整机轮轴的穿装通道。轴套与辐板结合处做了加粗过渡，避免轮体受侧向力时在焊接或装配根部产生应力集中。轴套伸出段的长度需要匹配机架侧板的安装间距，设计时要保证轮体装入后，轴套端面与机架支座之间留有垫圈和限位卡簧的位置，既不能让轮体轴向窜动蹭到机架，也不能把间隙压死造成转动卡滞。

　　建模过程中，轮体各回转面优先采用旋转特征生成，保证胎面外圆、轮圈台阶、中心轴套的同轴度；辐板上的均布孔通过圆周阵列完成，阵列数量与孔距需要结合辐板有效宽度核对，避免孔边到轮圈焊接位的距离过小。外圈橡胶件与金属轮圈在三维装配中按同轴配合约束，轴套内孔与轮轴采用间隙配合，实际选型时可根据承载大小在轴套内部加装衬套或轴承，若走低速农用场景，直接采用耐磨轴套配合即可降低维护成本；若整机牵引速度较高，则应在轴套位置预留轴承安装腔，保证滚动顺畅。

　　安装边界方面，轮体总宽度由外侧橡胶胎面决定，机架开档尺寸要略大于胎面宽度，两侧留出防擦间隙；轮体最大回转半径决定了机具的最低离地高度，布置机架底部构件时不能侵入轮胎回转包络，尤其在转向节附近要核对偏摆状态下的间隙。中心轴孔的直径、轴套伸出长度以及辐板安装孔分布，是和机架对接的核心尺寸，结构设计阶段就要同步核对轮轴支座、锁紧螺母和防尘端盖的空间位置，避免后期装配出现干涉。

　　这类轮体的设计思路并不追求高速性能，而是把耐泥泞、抗冲击、易清理和低成本维护放在首位，宽胎面负责分散载荷，圆盘辐板阻挡杂物缠绕，加粗中心轴套承受弯扭复合力，各部分结构围绕农田低速重载的实际工况形成完整的受力传递路径。
