水箱造浪曲柄连杆驱动机构

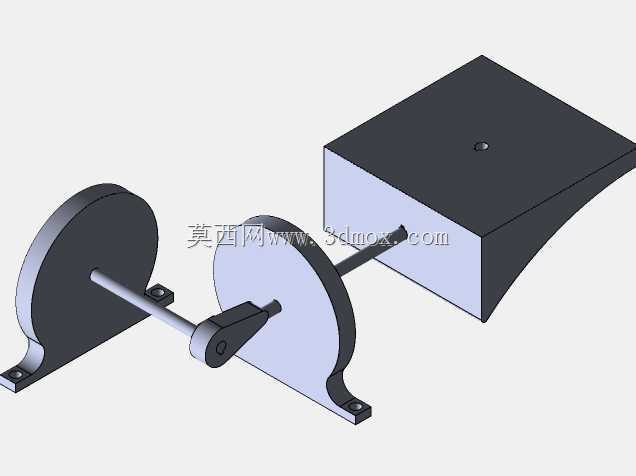

　　这套机构面向水工实验水槽、教学演示水箱及小型造波场景而设计，核心任务是把旋转运动转化为推水板的周期性往复摆动，从而在有限水体中持续制造规则波浪。整机由两侧带座支承、贯穿传动轴、偏心曲柄、连杆摇臂以及末端楔形推水箱体组成，结构紧凑，运动链清晰，适合在实验室台面或小型水池边缘安装使用。

　　从实际用途看，造浪机构常见于港口工程波浪模拟、船舶耐波性试验、流体力学教学演示以及水产养殖池水流循环等场合。本方案采用曲柄摇杆式传动，电机或手轮输入旋转动力后，偏心盘通过连杆带动摇臂绕固定铰点摆动，摇臂再驱动伸入水中的楔形箱体做前后推压动作。楔形推水面在往复过程中对水体施加周期性冲量，波能沿水箱长度方向传播，形成连续起伏的波浪。相比直接用平板拍水，楔形端面入水更平顺，冲击噪声小，波面破碎程度低，能够获得较为稳定的波形。

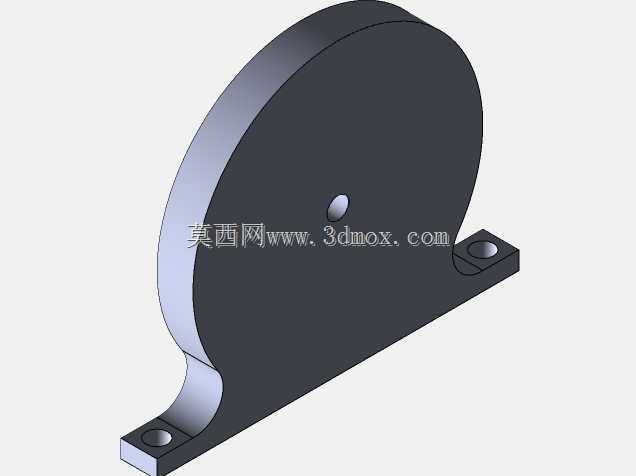

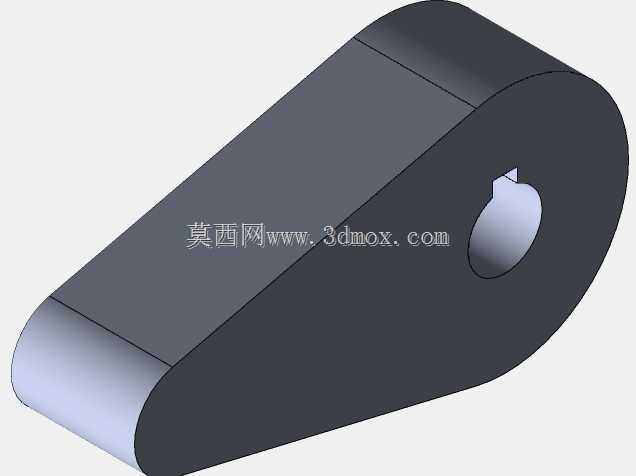

　　结构设计上，两侧支承板采用半圆加直边的轮廓，底部伸出带孔安装耳，便于通过螺栓固定在水箱侧壁或基座平台上。支承板中心设置轴承位，贯穿轴从中穿过，轴端可连接联轴器、带轮或手动曲柄，动力接入方式灵活。偏心曲柄与轴之间采用键或紧定方式传递扭矩，曲柄销位置决定摇杆摆幅，进而直接影响造浪冲程和波高。连杆两端分别与曲柄销和摇臂铰接，铰接处预留轴套或轴承安装空间，以降低往复摆动中的磨损。摇臂与推水箱体之间通过短轴连接，连接点靠近箱体上部，使推水板下部获得更大线速度，符合造波时需要较大水体推动量的工况。

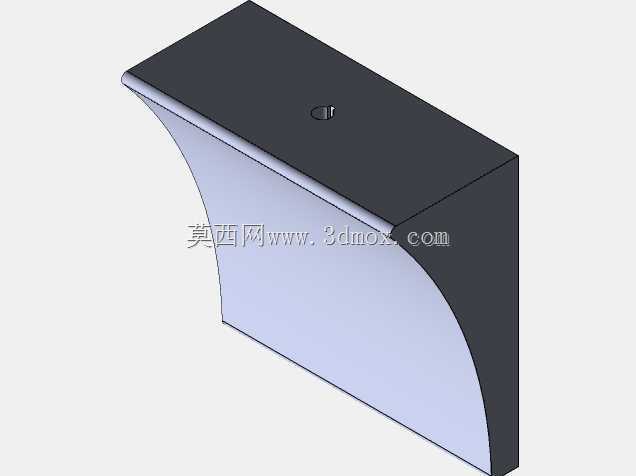

　　外形与安装边界方面，整套机构沿轴向跨度由两侧支承板间距决定，建模时支承间距与水箱宽度匹配，底部安装耳的孔位需避开箱体加强筋。传动轴伸出端应预留动力源安装空间，若采用电机直联，需在侧方留出电机长度及检修空间；若采用带传动，则要考虑带轮包角和张紧调节位置。推水楔形箱体伸入水面以下的深度直接关系波浪强度，设计时其下缘与水箱底应保留足够间隙，防止回程时触底或吸入沉积物。箱体顶部的小孔可作为排气或固定观测点，楔形底面朝向来波方向，有利于平滑推水并减少回流扰动。

　　运动校核中需要重点关注曲柄连杆的死点位置与摇杆摆角范围。偏心量过大时连杆传动角恶化，机构可能出现卡滞；偏心量过小则波高不足。建模时应通过运动算例确认推水箱体在极限位置不与水箱壁、支承板发生干涉，同时校核传动轴在偏心载荷下的挠度，必要时加大轴径或在中部增加辅助支承。铰接销轴的配合间隙、轴承选型以及紧固件防松，都是保证长时间连续造浪运行稳定性的关键细节。整体装配关系简单直观，既可以作为机械原理课程中曲柄摇杆机构的实例，也能够为小型实验造波设备的结构设计提供直接参考。
