金属边框仓储周转托盘料箱

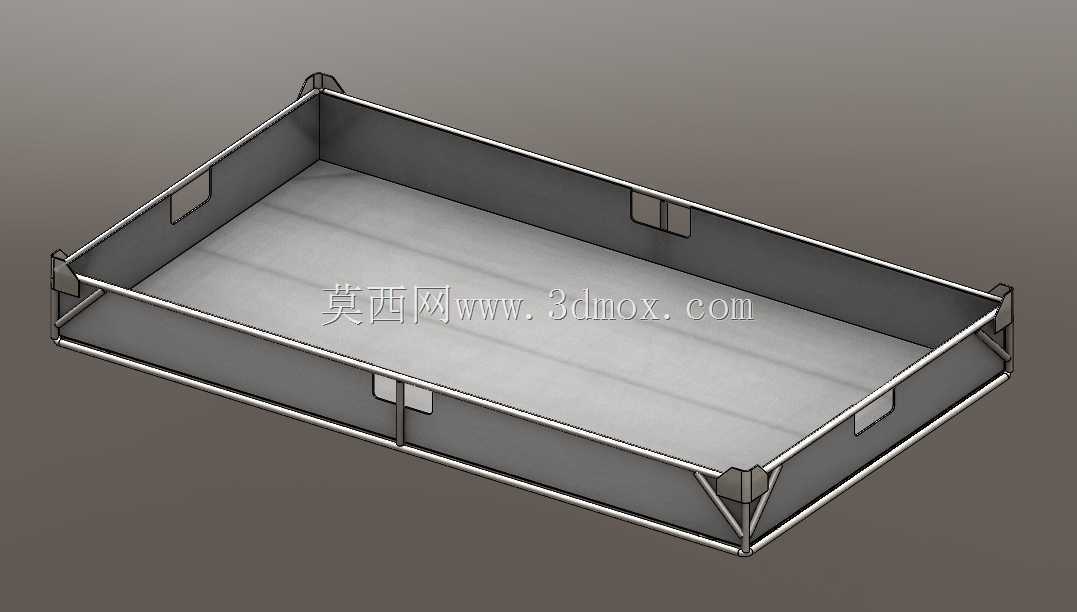

　　该结构件面向车间内部物料暂存、工序间转运以及仓储码放场景，主体采用浅槽式敞口箱体形态，底部为平整承载面，四周设置低矮围边，可防止散件、袋装物料、轻型工件在搬运过程中滑落。围边外侧布置通长圆管框架，沿箱体长边、短边形成连续防护边界，圆管在四角位置延伸并形成局部支撑节点，既提升箱体抗碰撞能力，也便于叉车、液压托盘车或人工推车在作业时对位。

　　从实际使用角度看，这类托盘料箱并不追求封闭箱体的大容量，而是强调快速取放和可视化管理。敞口结构使操作人员在装配线、检修区、热处理前后暂存区能够直接观察物料余量；低矮侧壁适合放置尺寸较长、边缘需要露出的工件，也可配合隔板、布袋或内衬对小型零件进行分区。侧壁上开设的矩形缺口可作为提手、观察口或捆扎让位结构，在人工短距离搬运时提供握持位置，在使用绑带固定物料时也能避免带体与上边缘干涉。

　　建模时需要重点处理钣金围板与圆管框架之间的装配关系。围板承担成型和挡料作用，边缘折弯后形成刚性加强边；圆管框架更接近外部防护骨架，承受侧向冲击和堆垛时的边界载荷。底部承载板不宜只按平板理解，长向跨度较大时，板面在集中载荷下会产生明显挠曲，因此底板与围边、下部框架的连接位置需要形成闭合传力路径。四角斜向支撑件将上部圆管、侧壁和底部结构连接起来，可降低角部在吊装或牵引时出现开焊、变形的风险。

　　外形边界以长方形浅盘为基础，长度方向明显大于宽度方向，适合沿通道方向布置，也便于标准货架或平板拖车上的并排摆放。设计高度控制在低位范围，目的不是堆装高容积货物，而是降低重心，使装满金属件后仍能保持稳定。若进入详细工程阶段，应根据额定载荷复核底板厚度、围板折弯高度、圆管外径及壁厚，并明确四角支脚或底梁的离地间隙。底部门架开口需满足托盘车叉齿进入深度和宽度要求，若需要自动化立库存储，还应校核外形公差、角部导向圆角以及堆垛时的上下定位关系。

　　该结构的设计思路体现了仓储周转器具的典型取舍：用钣金围板获得平整、易清洁的承载空间，用管材外框获得耐磕碰的外围保护，用角部补强解决反复转运中的疲劳薄弱点。表面处理可根据使用环境选择喷塑、镀锌或涂漆；对于潮湿、油污区域，应优先考虑耐腐蚀涂层和排水、清洁便利性。模型在结构评审中可用于检查料箱与推车、货架、搬运车辆之间的干涉关系，也可作为工位器具系列化设计的基础母型，通过调整长宽尺寸、围边高度、圆管规格和底部支撑间距，衍生出适配不同零件重量与存储节拍的周转料箱。
