三角悬臂式翻转支撑铰接机架结构

　　这套三角悬臂式翻转支撑铰接机架，是面向工位侧装翻转作业场景开发的轻量化支撑构件，常见于小型工件装配工位、检测台侧挂工装、轻型物料翻转托架、生产线旁手动上下料辅助架这类需要单侧固定、另一端绕轴做小角度回转的工况。整体结构采用方管型材拼焊的框架形式，没有复杂的曲面铸件，全部由等截面矩形管、端部铰接轴套、三角加强斜撑组成，加工门槛低，普通钣金焊接车间即可完成下料、组对、焊接工序，后期维护更换型材也十分便捷。

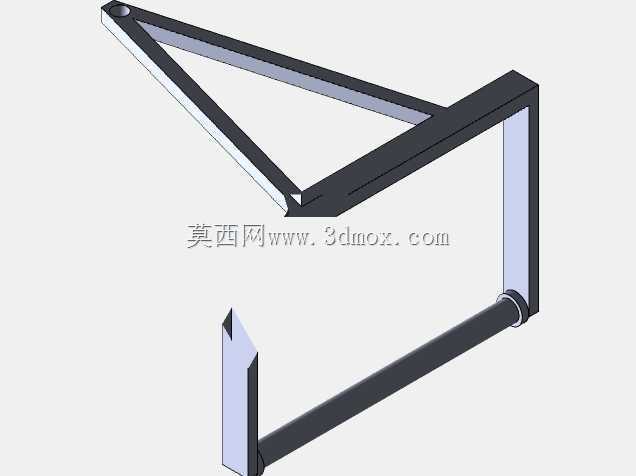

　　从实际使用逻辑来看，机架的竖直段用于贴合工位侧立面或者设备台架侧边安装，底部伸出的横向圆管作为回转支承轴，搭配端部的轴套结构，可挂载待翻转的工装板、工件托架或者小型操作面板；上方延伸出的三角桁架悬臂承担挂载端的倾覆力矩，三角形的斜撑布局从铰接根部一直延伸到悬臂最外端，把悬臂受载时的弯曲应力直接分解为斜撑的拉压载荷，避免单根直悬臂在端部挂载后出现过大下挠。现场调试时，竖直安装边预留的装配间隙可以适配不同厚度的安装基板，回转端的轴套和圆管配合段留有足够的轴向长度，回转过程中不会出现径向窜动，手动扳动挂载件时转动阻尼均匀，没有卡滞或者旷量。

　　设计过程中首先确定的是回转轴线的位置：底部横向圆管的中心高需要和工位操作面的翻转中心对齐，保证挂载的工装翻转后工作面刚好处于操作人员顺手的取放高度，因此竖直框架的高度方向尺寸预留了适配常见700至900毫米操作台面的调节余量，竖直方管的背面可以按需加工长条形安装孔，现场安装时能够上下微调机架固定高度，抵消工位台架的制作误差。上方三角悬臂的外端开孔为铰接挂载点，当挂载件向上翻起时，三角架的斜边刚好作为翻转行程的机械限位，不需要额外加装限位块，翻转到最大角度时挂载件的侧边直接贴合斜撑端面，靠型材自身的刚性承受到位冲击，结构十分简洁。

　　型材选型上，主框架采用统一规格的矩形方管，竖直段和底部横向承载段选用壁厚稍大的规格，承担整机的固定和支承载荷，三角斜撑和顶部横梁选用同系列稍薄的方管，在保证桁架整体刚度的前提下控制整体重量，整套机架不含挂载件的自重控制在单人可以手动搬运对位的范围内，现场安装不需要起重设备辅助。端部的铰接位置没有采用集成式标准轴承，而是直接在方管端部焊接同轴的短轴套，圆管转轴穿入轴套后两端用挡圈限位，这种设计针对低速、手动回转、低载荷的使用场景完全够用，相比采购成品轴承座成本更低，后期如果回转面出现磨损，仅需更换轴套或者圆管转轴即可，维护成本极低。

　　安装边界方面，机架竖直段的贴靠面为完整平面，固定时可以采用螺栓穿透安装面锁紧，也可以在竖直方管背面焊接安装脚通过膨胀螺栓固定在地面侧方，两种安装方式都不需要对机架主体做二次改动。整机回转运动的包络范围集中在机架朝向工位的一侧，三角悬臂向上抬起的行程不会侵入后方设备的维护通道，底部转轴距离地面的高度预留了清扫空间，工位日常清理时不会和机架底部发生干涉。结构所有焊接节点都布置在型材拼接的内角位置，焊接后打磨焊缝不会影响外侧安装面的平面度，后期表面做喷塑或者喷漆处理时，外表面没有突兀的凸起，不容易积尘，适合装配车间、检测实验室这类对工位整洁度有要求的场景。针对不同的挂载载荷，只需要调整方管的壁厚或者三角斜撑的截面规格，整体的铰接布局、安装接口、运动行程都可以保持不变，衍生出适配不同载荷等级的系列化托架结构。
