多规格手提密封物料收纳方桶

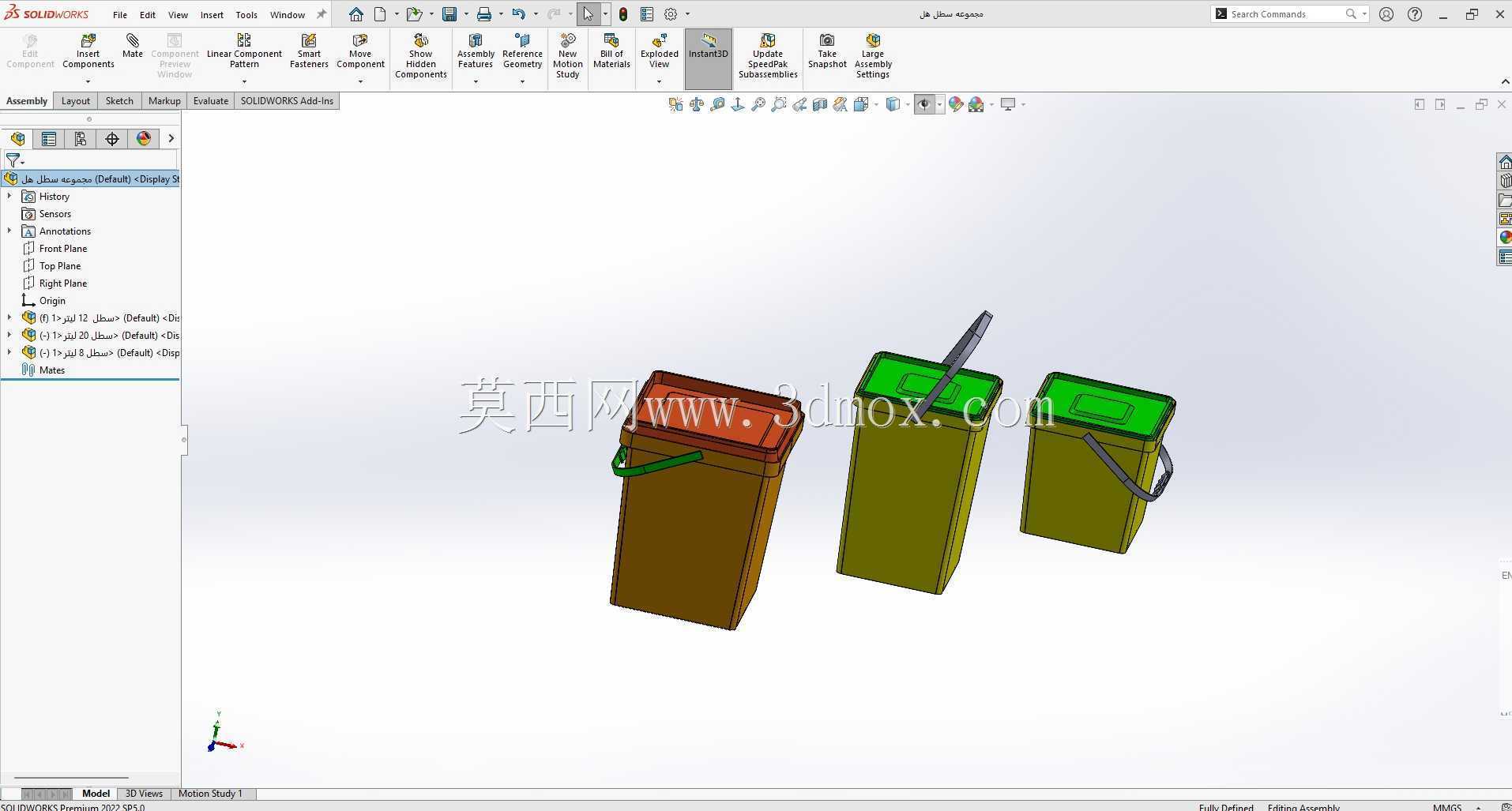

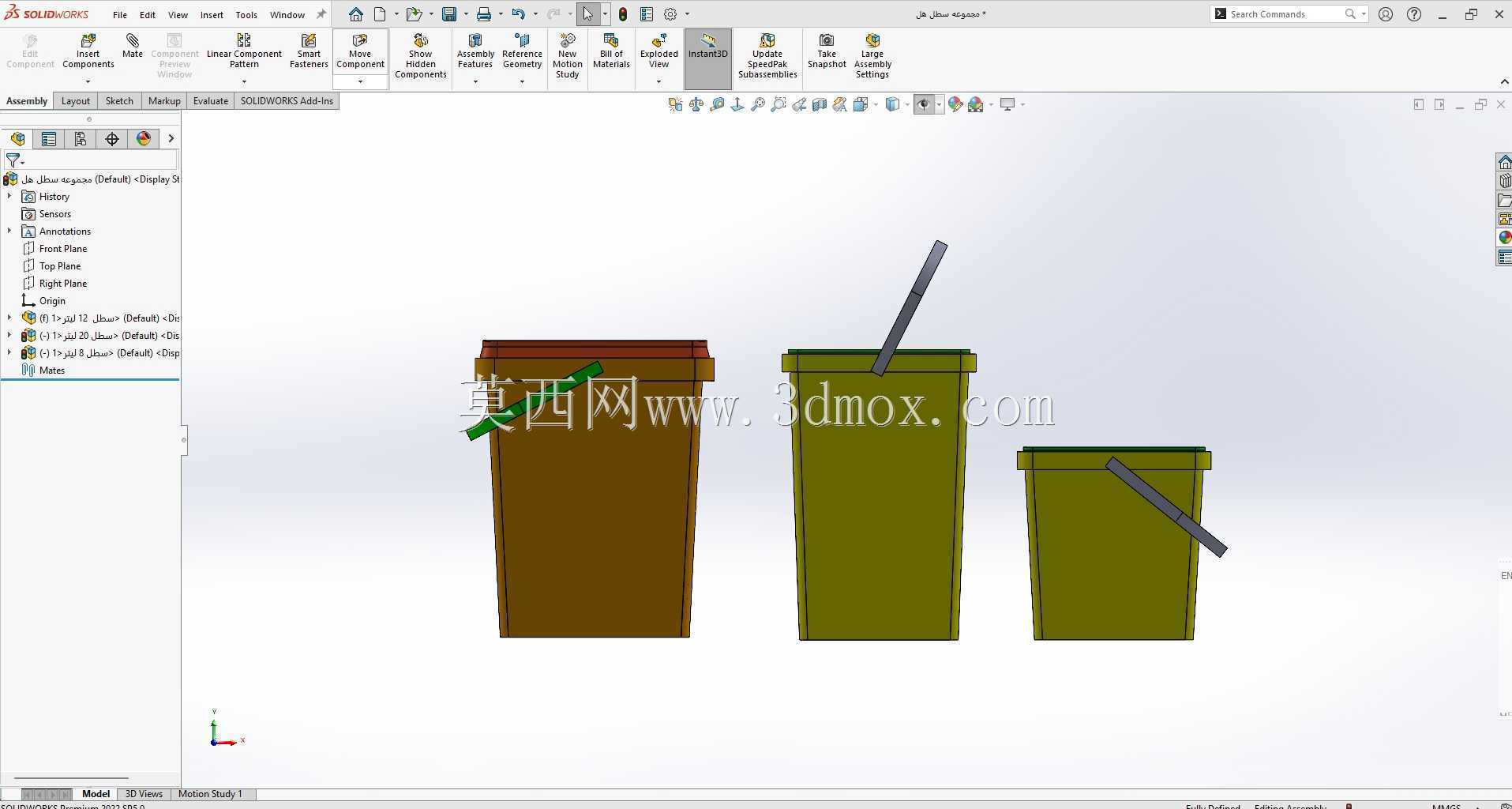

　　这款手提式方形收纳容器的结构设计，围绕车间零散工件周转、户外作业工具携行、产线边物料分类存放这类高频场景展开，没有采用常规圆桶的曲面造型，整体以直壁方箱为主体，最大优势是在有限堆放空间里可以紧密并排码放，相邻箱体之间不会出现圆桶排布时的弧形空隙，仓储和工位暂存的空间利用率能得到明显提升。系列化规划了20升、12升、8升三种容积规格，不同容量对应不同的使用负重边界：8升款适合存放小型紧固件、精密检测辅具、随身作业小工具，空箱自重轻，单人长时间手提也不会产生额外负重负担；12升款兼顾容量与便携性，可收纳常规电工工具、喷涂耗材、采样试样容器；20升款面向批量零件转运、散装物料收纳，箱体壁厚做了针对性加强，满载堆叠时侧壁不会出现外鼓变形。

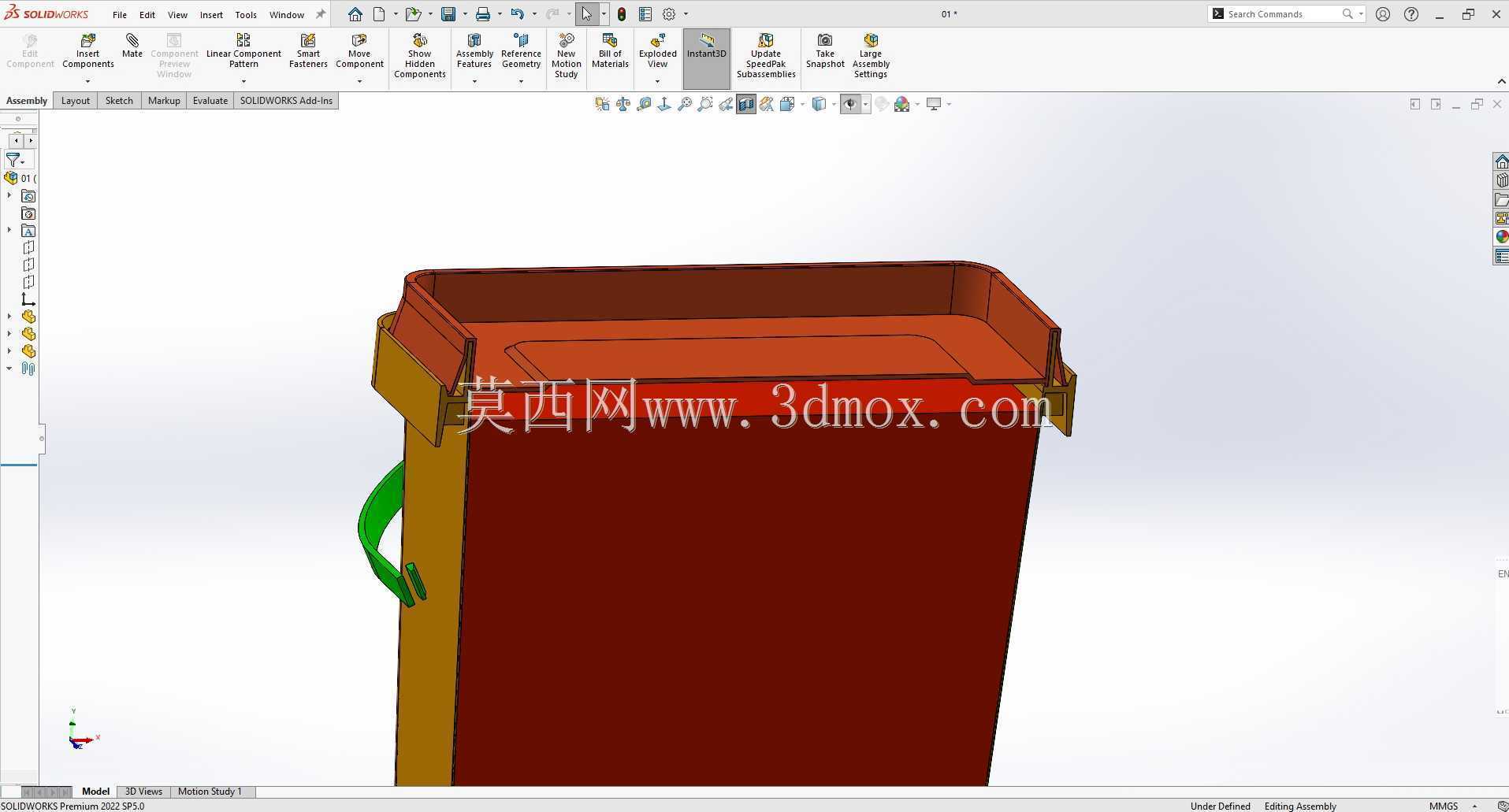

　　桶身与桶盖采用分体扣合结构，桶盖为带外翻边的方形盖体，盖合后边缘完全包覆桶口上沿，既可以避免日常搬运过程中粉尘、喷淋水从接缝处渗入箱内，也能防止桶内装载的细小螺丝、垫片从侧边缝隙洒落。桶口位置设计了一圈凸起的限位台阶，桶盖扣合后不会沿水平方向滑移，堆叠上层箱体时，上层桶的底部凹槽可以卡在下层桶盖的定位轮廓上，多层码放也不会出现滑垛倾倒的问题。

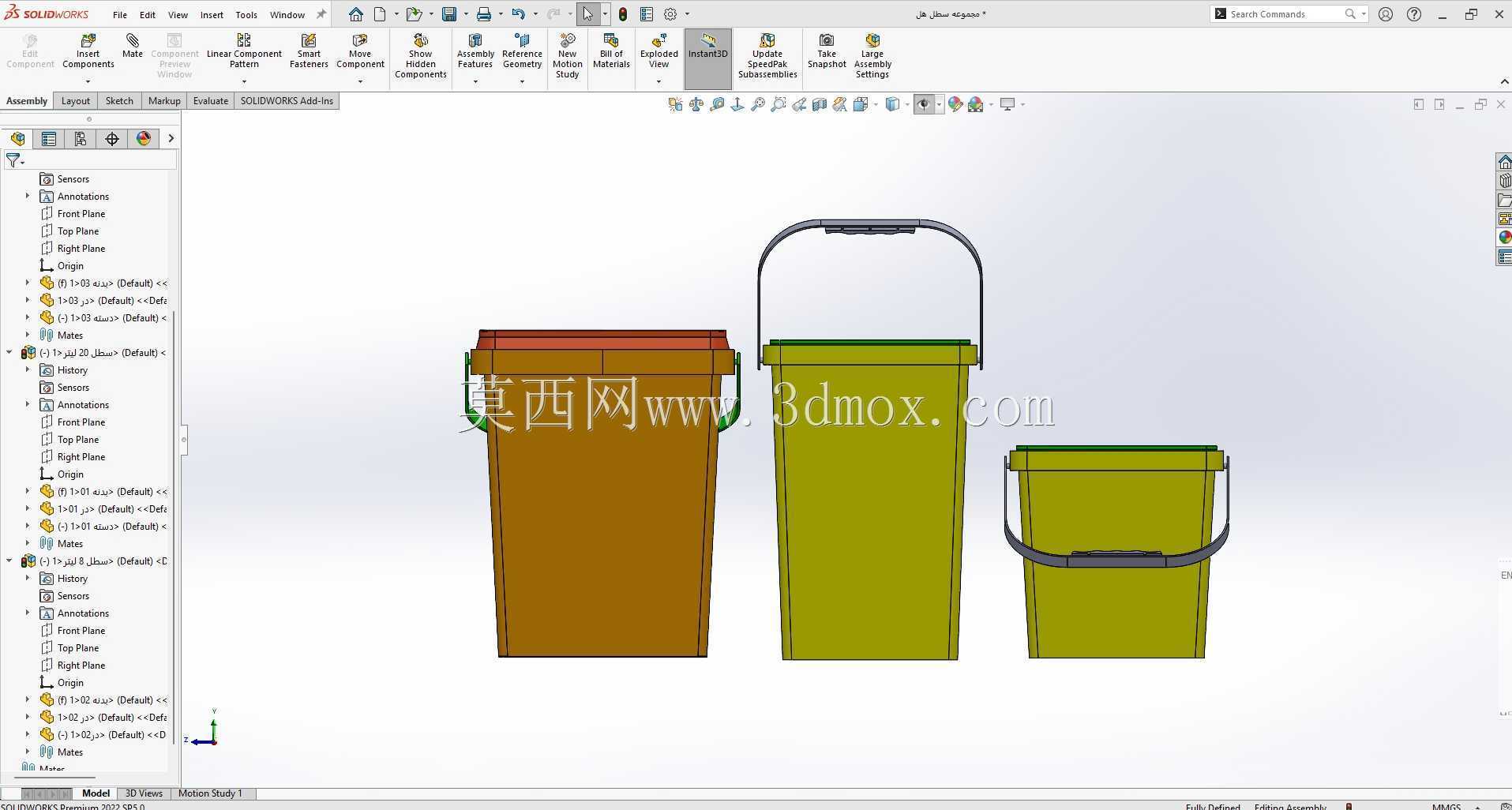

　　提手部分采用跨接式弧形弯杆结构，两端铰接在桶身中上部位的铰接座上，铰接点位置经过重心校核：当桶内装载均匀物料时，提手拉起后箱体自然保持竖直状态，不会出现一侧倾斜、内容物倾翻的情况。提手为圆截面杆件，手握位置没有尖锐棱角，徒手搬运时不会勒手，提手放下时可以自然贴合桶身外侧轮廓，不会向外凸出占用额外空间，箱体并排摆放、靠墙放置时都不会和相邻物件发生干涉。

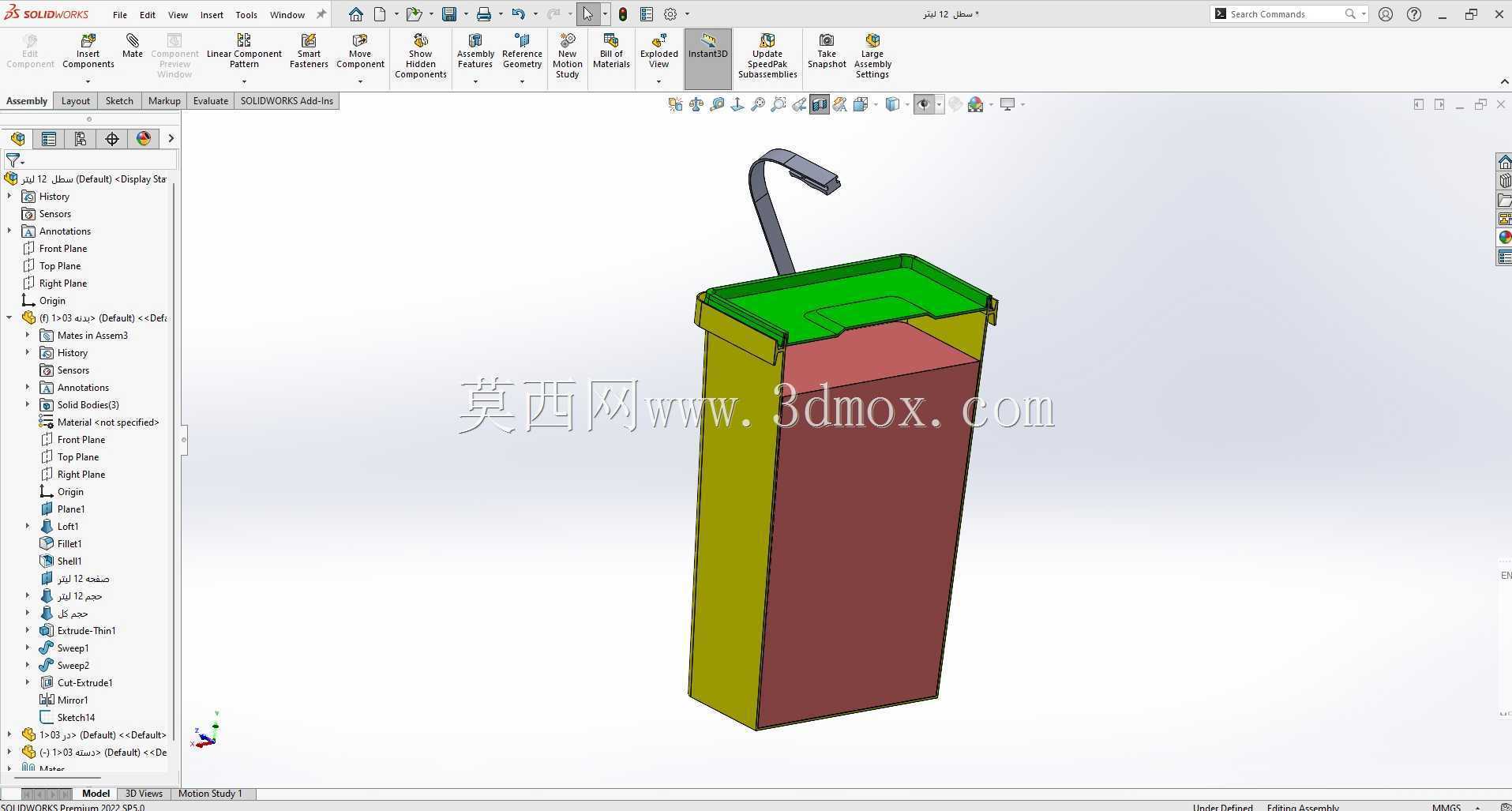

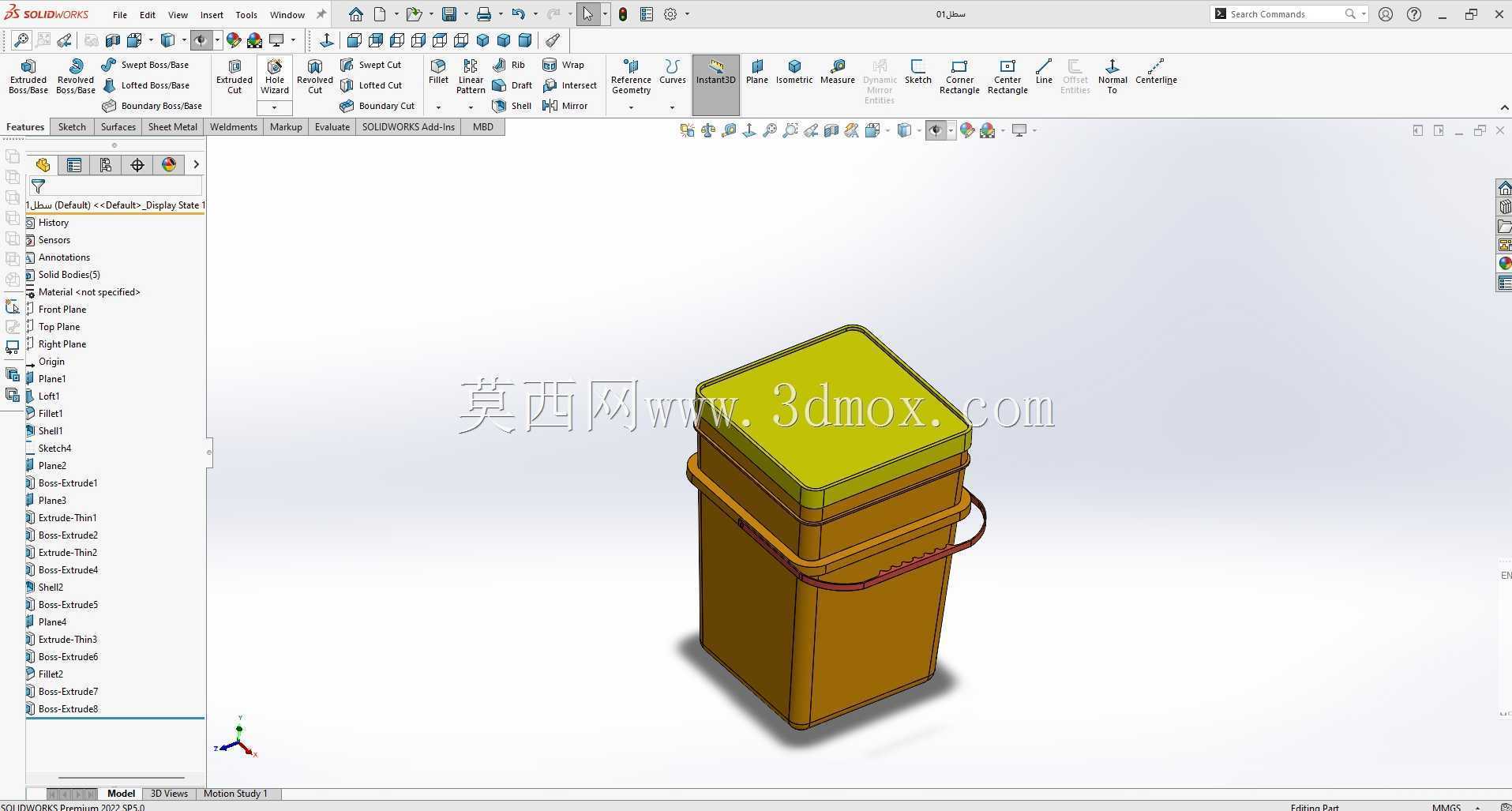

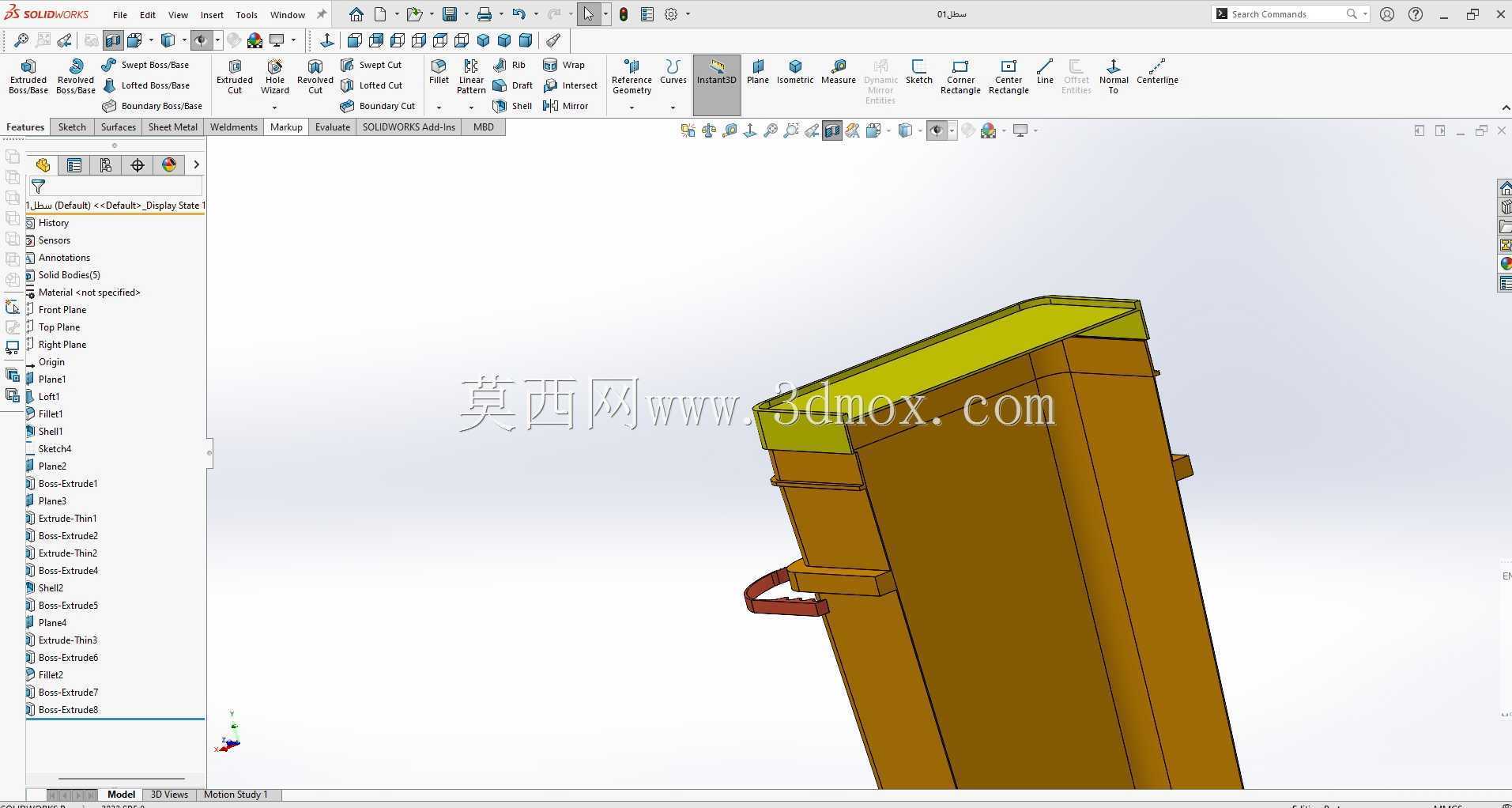

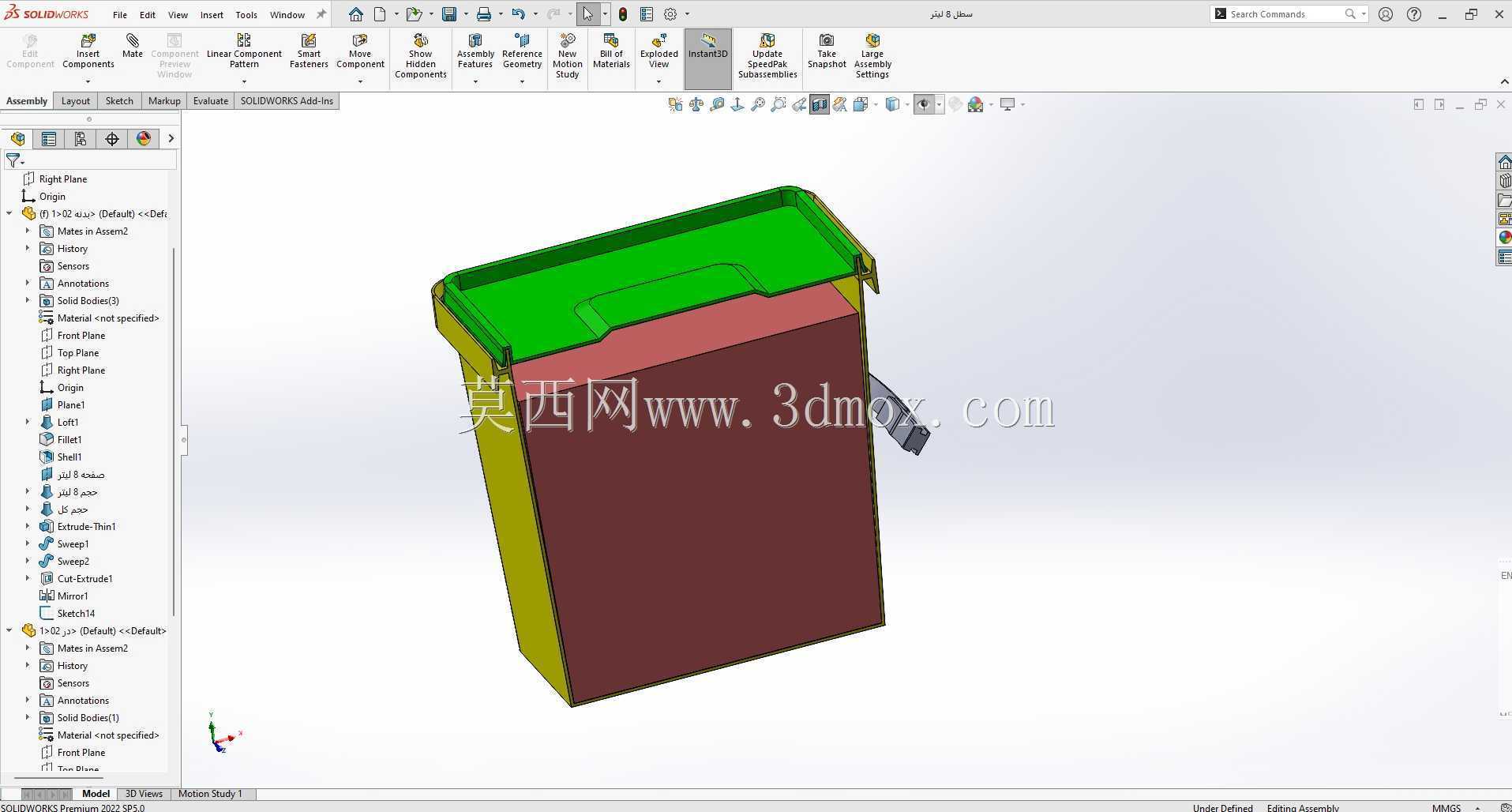

　　建模过程中优先保证了装配关系的准确性：桶身采用等壁厚抽壳结构，底部做了局部加厚的底托结构，放置在地面时加厚底边先接触支撑面，桶底大面不会直接和地面摩擦，长期拖拽使用也不容易磨穿底部。桶身四个竖直棱边都做了小圆角过渡，避免直角应力集中，在装载重物、受到轻微磕碰时，棱边位置不会出现应力发白或者开裂问题。铰接座和桶身做一体化结构设计，不需要额外加装金属支架，整体零件数量极少，量产时可以直接采用滚塑或者注塑工艺成型，装配环节仅需要将提手两端卡入铰接孔即可，生产和维护成本都很低。

　　从安装与使用边界来看，三款箱体的底面长宽尺寸保持统一基准，仅高度随容积变化，同系列不同容量的箱体可以共用工位货架的格挡尺寸，也可以适配同规格的托盘堆叠要求，不需要为不同容量单独定制存放架。桶盖顶面为平整平面，除了堆叠承载之外，临时作业时也可以作为小型操作平台放置零件、记录工单。箱体内部没有额外设置隔断，用户可以根据自身使用需求选配分隔盒，对小型零件做分区收纳，空箱状态下可以同规格套叠堆放，返程运输和闲置存储时占用的空间不到满载状态的三分之一，非常适合需要循环周转使用的物流、车间维修、野外勘测场景。结构设计上没有多余的复杂特征，所有拔模方向统一沿箱体竖直轴线，脱模工艺性良好，转角处的圆角半径都匹配成型工艺的最小要求，不会出现壁厚不均、成型缩痕的缺陷。
