正变位渐开线直齿圆柱齿轮参数化结构

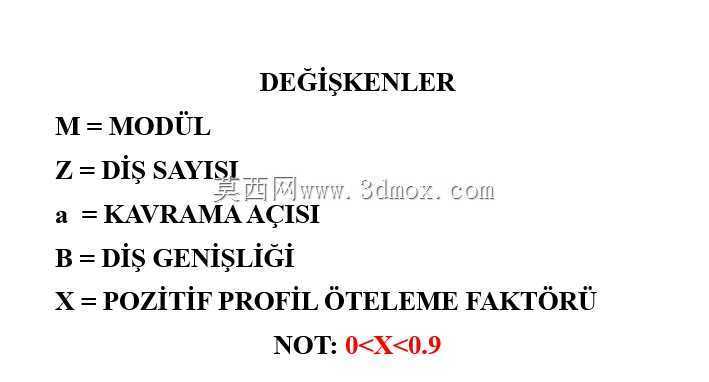

　　这套齿轮参数化建模思路围绕正变位渐开线直齿圆柱齿轮展开，核心是把模数、齿数、压力角、齿宽和正变位系数之间的几何约束完整落到三维结构里，适合在传动方案校核、小模数齿轮箱开发、教学演示以及非标设备改型时直接作为齿形构建参考。实际做传动布置时，最先碰到的往往不是齿形本身，而是安装边界：小齿数齿轮如果按标准零变位加工，根切会明显削弱齿根强度，正变位就是把刀具沿轮坯径向向外退出一段距离，让齿廓渐开线取用更靠外的区段，既避开根切，也顺带调整齿顶厚、滑动率和中心距。建模时把变位系数X约束在0到0.9之间，并不是随意取范围，而是对应正变位场景下常用的设计区间；系数过小，根切改善有限，系数过大，又会让齿顶变尖、重合度下降，所以在三维参数表里保留这个边界，能让后续改齿数、改模数时立刻看到齿顶和齿根的变化。

　　从设备用途看，这类齿轮常见于紧凑空间里的低速或中速动力传递。电子电工周边的小型调压、稳压装置内部，如果需要手动调节、机构联动或减速反馈，齿轮副常承担把旋钮转动转化为平稳位移的作用；教学实验台则用它演示变位系数如何影响齿形、中心距和接触状态。与标准齿轮相比，正变位齿轮的齿廓仍是同一条基圆展开的渐开线，但轮齿整体更“壮实”，齿根厚度增加，齿顶略微增高，啮合时的实际接触位置也会变化。建模时不能只把齿槽偏移一个距离就结束，还要同步检查齿顶圆、齿根圆、基圆和分度圆的关系：齿根圆随刀具退出而增大，齿顶圆通常需要按齿顶高变动量重新计算，否则装配后可能出现顶隙不足或齿顶干涉。

　　结构设计上，模数M决定轮齿的基本尺度，齿数Z决定渐开线在整圆上的分布密度，压力角a影响齿面法向力方向和齿形肥瘦，齿宽B则关系到承载能力与轴向安装空间。把这些量做成可驱动的参数后，修改Z时齿槽数量、圆周阵列角度和单齿夹角自动更新；修改M时齿高、齿厚和外径同步缩放；修改B时轮坯拉伸深度改变，但齿形端面保持一致。变位系数X需要单独参与齿廓生成，因为它改变的是刀具相对轮坯的位置，最终反映在渐开线起始点、齿根过渡曲线和齿顶厚度上。对于小齿数工况，这种参数联动尤其重要，设计师可以在不重新画草图的情况下比较零变位与正变位效果，快速判断齿根是否还有根切阴影、齿顶是否过尖。

　　安装边界方面，齿轮三维结构需要同时给轴孔、键槽、轮毂和齿顶外圆留出校核依据。齿宽B不能脱离支承跨距孤立确定：齿宽过大，轴系偏载和制造误差会让接触集中在齿端；齿宽过小，承载能力不足，还可能使啮合重合度裕度偏低。齿顶圆与箱体内壁、相邻零件之间要保留径向间隙，轮毂端面与轴承、挡圈或联轴器之间也要留出轴向位置。正变位会改变无侧隙啮合时的中心距，因此在成对使用时，不能直接套用标准中心距，需要按两个齿轮的变位系数和重新计算，并在装配模型里验证侧隙、顶隙和齿面接触区。若只是单个齿轮用于演示或替换，也应把分度圆、基圆和齿顶圆作为参考几何保留，方便后续与齿条、齿轮轴或箱体孔位对齐。

　　从加工和检验角度看，正变位齿形的优势在于可用标准刀具加工非标准中心距或改善小齿轮强度，但前提是齿廓过渡区不能失真。三维建模时齿根过渡圆角应与刀具齿顶圆角逻辑一致，避免为了外观好看把齿根做成尖锐凹槽，那样在有限元分析里会形成不真实的应力集中。齿顶厚也需要沿齿宽方向保持稳定，若模型用于3D打印或切削加工，齿顶过薄会导致成型缺陷。实际选型时，工程师通常会先按转速、扭矩和空间限制确定模数与齿宽，再根据齿数判断是否需要变位，最后把中心距、重合度、齿顶厚和根切条件一起校核。这个模型把变量关系直接呈现在齿形上，能够帮助结构设计人员把抽象的变位系数转化为可见的轮齿形状，减少从公式到三维结构之间的反复试错。
