模数八十七齿直齿圆柱传动齿轮

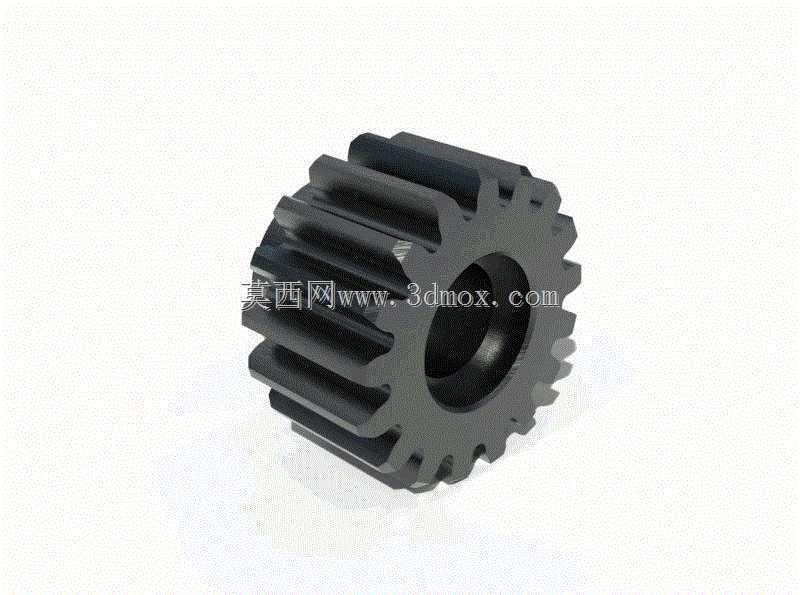

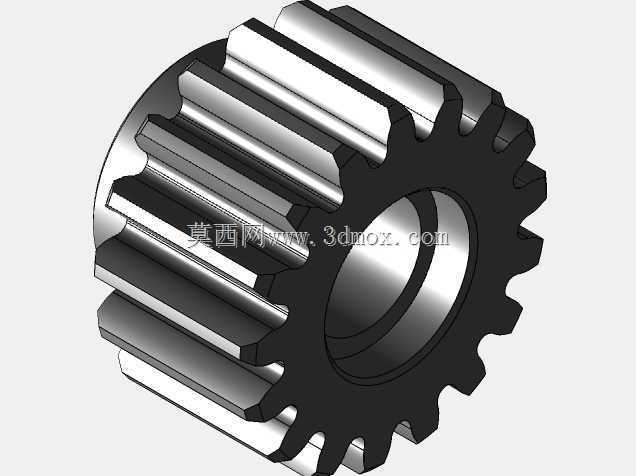

　　在交流稳压类调压设备以及中小功率重载传动箱的布局校核中，直齿圆柱齿轮往往承担着把输入端扭矩平稳传递给调压执行机构或者减速链的任务。这个17齿、模数8的齿轮，齿部采用标准直齿渐开线廓形，没有螺旋角带来的轴向分力，装配时不需要额外配置止推轴承来抵消轴向载荷，对支撑端的结构要求更简单，在轴向安装空间局促、箱体侧壁无法布置复杂止推结构的稳压设备传动腔里，这种无轴向力的特性很有实际价值。

　　从实际啮合工况来看，17齿的齿数选择避开了根切风险区间，标准压力角下采用常规滚齿或者插齿工艺即可完成齿形加工，不需要定制特殊变位刀具，中小批量生产时工艺成本可控。齿宽方向做了等宽加厚设计，模数8对应的齿厚尺寸较大，单齿承受弯曲载荷的能力较强，在调压变压器的档位切换传动、稳压器输出端扭矩传递这类瞬时冲击载荷不算极端、但需要长期保持传动间隙稳定的场景下，齿面接触强度和齿根弯曲强度都能留出足够余量。齿轮中心开设贯通式安装孔，孔壁可根据配套轴的加工要求选配键槽或者过盈配合公差，现场装配时直接穿入对应传动轴，轴向通过轴肩或者挡圈完成限位，不需要额外设计复杂的轮毂连接结构，拆装维护时松开轴向紧固件即可整体抽出，检修更换效率较高。

　　设计阶段做三维建模时，首先要锁定的安装边界是中心孔与配合轴的同轴度公差，齿轮端面和轴肩的贴合面要保证足够的平面度，避免齿轮锁紧后出现齿圈偏摆，导致啮合侧隙沿圆周方向分布不均，运行中出现周期性冲击噪音。齿顶圆、齿根圆的径向尺寸要和箱体内壁预留足够安全间隙，既要避免齿轮运转时剐蹭箱体内腔的布线或者其他邻近构件，也要保证啮合配对齿轮的中心距公差落在允许范围内，中心距偏大易造成侧隙过大、换向冲击明显，中心距偏小则会出现齿顶顶撞、卡滞甚至运转时齿面过载剥落。齿轮两端面的边缘做了小倒角处理，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员或者刮损配合轴的表面，也能在齿轮压装到轴上时起到导向作用，减少压装过程中孔口刮伤轴面的概率。

　　在传动系统匹配层面，这类直齿轮常和同模数的配对齿轮组成一级定比传动，因为直齿啮合的重合度相对稳定，传动比精度保持性好，在交流稳压器需要精准调节调压触头位置、传动链不能有明显回程间隙的场合，17齿主动轮搭配对应齿数的从动轮，可以把电机输出的转速扭矩按照设定比例传递到调压机构，保证调压动作的线性度。建模时齿廓的渐开线生成要严格贴合模数8的参数，齿根过渡圆角按照工艺规范保留足够圆弧半径，避免应力集中在齿根位置，长期交变载荷下出现齿根裂纹。齿轮整体采用实心辐板结构，没有开设减重孔，一方面模数8、17齿的齿轮整体外径尺寸并不算大，实心结构的重量增加在可接受范围内，另一方面实心辐板可以大幅提升齿轮整体刚性，在瞬时过载工况下辐板不会出现扭转变形，保证齿形啮合位置始终准确。

　　现场安装调试时，要先确认齿轮内孔和配合轴的配合公差，过渡配合场景下采用键连接传递扭矩，键的侧面要和键槽均匀贴合，避免单键受力不均出现滚键故障。齿轮装配完成后要手动盘动传动轴，检查整周啮合的侧隙是否均匀，没有卡滞、异响点，再加注对应牌号的润滑脂或者润滑油，在齿面形成稳定油膜，降低齿面磨损速率，延长整套传动机构的服役寿命。对于需要在多粉尘、温湿度有波动的工业配电环境下运行的稳压设备，这类结构简单、刚性充足的直齿轮，对工况的适应性更强，日常维护只需要定期检查齿面磨损情况和紧固件松紧度，不需要复杂的维护流程，很适合配电设备这类要求长期可靠运行、故障停机成本较高的应用场景。
