太阳能驱动自动排水集水装置结构

　　这套排水装置的结构方案，最初是围绕露天场地无外接电源条件下的积水自动排出需求展开的，常见于农田灌溉末端集水沟、光伏场区低洼排水点、山区零散种植区的雨水导排、小型养殖棚舍周边积水清排这类场景。这类点位往往分布零散，拉设供电线路成本高，常规电动排水泵需要专人值守启停，雨季积水上涨时若无人操作，很容易出现积水漫灌、浸泡作物根部或者棚舍基础的问题，因此整套结构把动力来源、集水腔体、排水通道三个核心模块做了一体化整合，不需要外接电源即可完成积水的自动收集与定向排放。

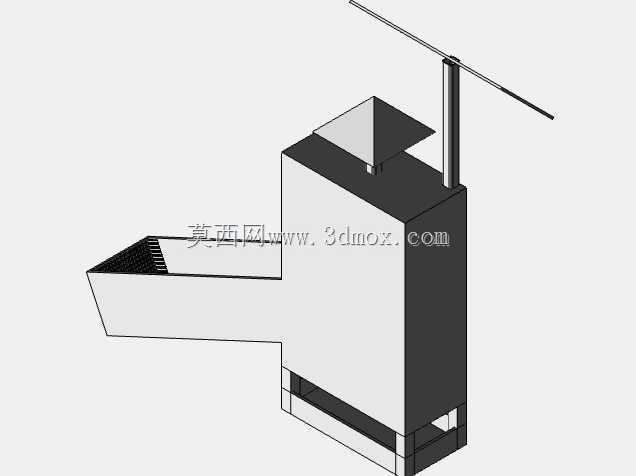

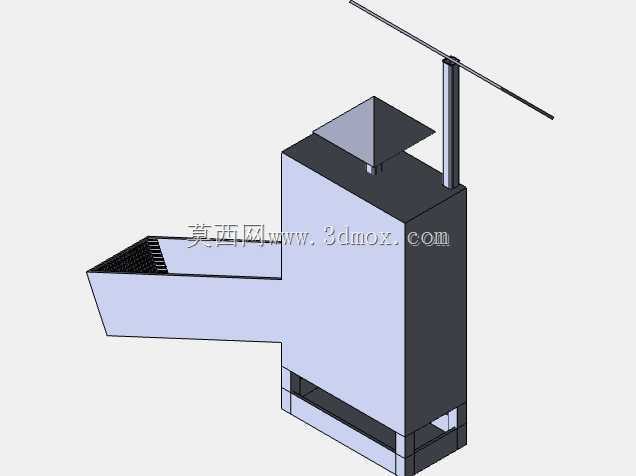

　　从结构布局来看，主体采用立式箱型腔体作为蓄水与功能安装的载体，箱体下部预留了架空支撑段，现场安装时可以直接将支撑段落在混凝土预制基础或者砖砌支墩上，箱体底面和地面之间留出的空隙，既可以避免地面积水长期浸泡箱体底板造成锈蚀，也方便后期清理腔体底部沉积的泥沙、落叶等杂物。箱体侧向伸出的敞口溜槽是进水通道，溜槽采用下倾角度设计，场地表面的径流雨水可以顺着地势自然汇入溜槽，无需额外加装引水管道，溜槽入口端做了扩口处理，过水断面比连接段更大，能够在短时间强降雨时承接更大流量的地面积水，避免进水速度跟不上汇水速度导致积水外溢。箱体顶部设置了斜向导流盖板，盖板朝向进水溜槽的反方向倾斜，落在箱体顶面的雨水会顺着盖板斜面直接导排到箱体外侧，不会额外灌入蓄水腔造成无效容积占用，同时盖板也能阻挡大块落叶、塑料杂物直接落入腔体内部，减少内部管路堵塞的概率。

　　箱体顶部竖直安装的立杆是动力采集组件的支撑结构，立杆顶端横向伸出的长杆搭载太阳能采集板，安装时可以根据现场所在纬度调整横向杆的俯仰角度，让采集面在日间大部分时段都能正对光照方向，最大化光能接收效率。立杆和箱体顶板之间采用法兰盘连接，法兰接触面预留了调节腰孔，现场安装时可以根据周边树木、围挡的遮挡情况转动立杆方位，避开常年阴影区域，不需要在箱体顶板上重新钻孔开孔，降低现场安装的加工工作量。箱体下部的架空段内部预留了动力组件与排水执行件的安装空间，所有电气与运动部件都布置在箱体底板上方，距离地面的高度高于场地常年最大积水深度，即使出现短时积水漫过支墩的情况，也不会淹没核心功能部件。

　　设计过程中对腔体的有效蓄水容积做了匹配计算，容积参数对应场区常规降雨强度下的汇水总量，既不会因为腔体容积过小导致降雨时频繁触发排水动作，也不会因为容积过大造成材料浪费、整体外形尺寸过于臃肿。箱体的长宽高三个方向的外轮廓尺寸都控制在常规人工搬运与小型运输车辆的装载边界内，不需要大型吊装设备即可完成现场转运，两个成年人即可配合完成就位安装。进水溜槽的伸出长度根据现场汇水路径调整，溜槽的下倾角度控制在泥沙自然滑落的合理区间，水流带着泥沙进入溜槽时，泥沙不会在溜槽底部沉积，日常只需要在雨季来临前清理一次入口处的大块杂物即可，维护工作量很低。

　　结构建模时所有钣金件都预留了折弯余量与焊接坡口，箱体的拼接焊缝全部布置在非过水接触面，后期加工时可以采用普通钢板焊接后做防腐喷涂，也可以直接采用不锈钢板折弯成型，适配不同使用场景的防腐需求。侧向溜槽和箱体主体的连接位置做了加强筋过渡，避免溜槽长期承重或者被杂物撞击时出现连接焊缝开裂的问题。顶部太阳能支撑立杆的底部做了加厚垫板，垫板和箱体顶板之间满焊连接，能够抵御户外常见的大风载荷，不会出现立杆弯折或者根部脱落的情况。整套结构没有复杂的精密传动部件，对加工精度的要求友好，普通县域机械加工厂即可完成全部构件的加工制作，适合在零散分布式的户外排水点位批量推广使用，替代传统需要人工值守的移动式抽水泵，降低无供电区域的排水运维成本。
