工业设备方管焊接支撑机架结构

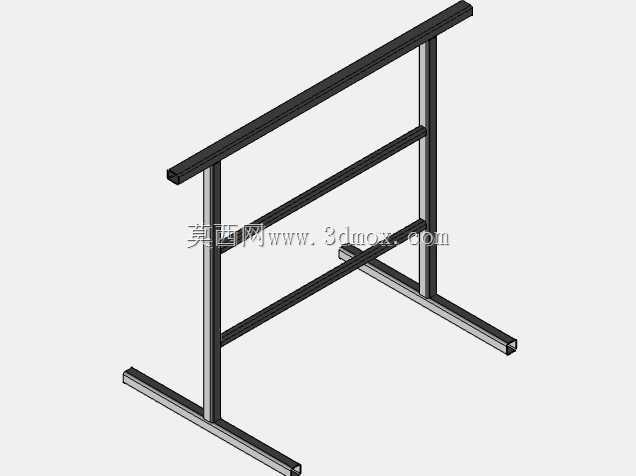

　　这套支撑框架采用标准方形管材拼焊成型，整体为双侧立柱加底部落地支脚的门式受力构型，在车间现场多用于小型稳压电源柜、台式检测工装、轻型物料暂存台以及流水线旁工位辅机的承托定位。框架顶部设置通长横向承载梁，可直接搭接设备底板、铺设操作台面或者固定电气安装板，中部两道平行横档一方面承担侧向抗扭作用，另一方面可作为走线槽固定位、防护栏安装基准或者中层置物搁板的支撑边，底部两根前后伸出的纵梁构成落地支撑脚，通过扩大接地跨度来降低整机重心偏移带来的倾覆风险。

　　从受力逻辑来看，整架所有杆件均选用等截面方管，截面闭合特性让框架在两个正交方向都具备相近抗弯模量，相比同等重量的角钢拼架，方管节点焊接后不存在开口截面的翘曲变形问题，设备运行产生的微振动传递到立柱时，闭合管腔可以更快耗散振动能量，避免长期共振导致焊缝疲劳开裂。两根竖直立柱垂直于底梁布置，立柱与顶梁、底梁的交接处采用满焊角接，建模时已预留焊脚尺寸的工艺余量，现场施工无需额外补配切角，管件端部相贯线在三维环境中提前拟合，下料阶段可直接输出管材切断长度与端头斜切参数，减少现场修磨工作量。

　　实际布置时，底部纵梁向框架前后两侧外伸，外伸段长度大于立柱内侧净距的二分之一，当顶部承载设备出现偏载，比如操作人员倚靠台面一侧、设备门板向外开启带来附加弯矩时，外伸支脚可以将支点外移，整机抗倾覆系数满足车间常规工位使用要求。框架整体没有设置复杂的钣金护罩或者冲压件，全部由直线管材构成，加工环节仅涉及定尺切割、组对点焊、满焊校正、表面喷塑几道工序，中小批量制作时不需要开模，单件试制周期极短，非常适合非标自动化项目里快速搭建设备基体的需求。

　　设计过程中首先确定的是顶部承载面的标高，该尺寸需要匹配现场操作人员站立作业的舒适高度，同时兼顾下方预留的走线与维护空间，立柱高度据此直接确定；随后根据被支撑设备的底板外轮廓确定顶梁长度，顶梁两端略宽于设备底板，留出安装螺栓的操作空间；底部支脚的跨度则按照整机重量与允许偏载力矩反推，保证框架在地面不打膨胀螺栓的临时工位也能稳定放置。中部横档的竖向位置避开了设备底部接线端子、散热风口的对应区域，既不会干涉设备本体安装，又能在框架中段形成封闭矩形格构，大幅提升长立柱的抗屈曲能力。

　　安装边界方面，框架底梁底面为整体贴合基准，现场放置在硬化水泥地面或者型钢工作台架上均可，若需要永久固定，可在底梁上表面对应位置钻孔，穿过膨胀螺栓与地面连接，孔位在建模时已避开立柱焊缝热影响区，不会削弱节点强度。框架左右两侧的立面为开放式结构，设备的侧向管线、操作手柄、散热风道都可以从侧面直接引出，不会被杆件遮挡；顶部梁的上平面预留了通用安装孔位的排布空间，适配不同尺寸的设备底板打孔固定。整架没有多余的装饰结构，所有杆件同时承担受力与安装基准双重作用，管材选型统一，备料时仅需采购同一种规格方管即可完成全部构件，材料利用率高，后续如果需要调整框架高度或者长度，仅需修改对应管材的长度参数，节点连接方式完全复用，衍生变体设计效率很高。在交流稳压设备配套场景中，该机架可以将稳压器本体抬离地面，避免车间地面积水、清扫扬尘侵入设备底部，同时框架中部横档可固定电源进线端子排与接地排，让整机布线整齐，日常检修时操作人员无需弯腰即可操作面板，工位实用性较强。
