敞槽式螺旋给料输送设备结构

　　该结构针对粉状、颗粒状及小块状散装物料的连续转运需求展开，常见于粮食加工、建材配料、化工粉体、饲料生产、矿山辅助输送以及车间内工艺设备之间的短距离给料场景。设备一端设置上方受料斗，物料进入后落入长槽内，由旋转螺旋叶片沿槽体轴向推送，最终从另一端下部或端部排出，能够完成水平或微倾斜条件下的稳定输送。与带式输送相比，螺旋结构对粉尘外逸控制更好，槽体截面封闭性较强，适合容易飞扬、需要限制洒落或对输送路径有围挡要求的物料。

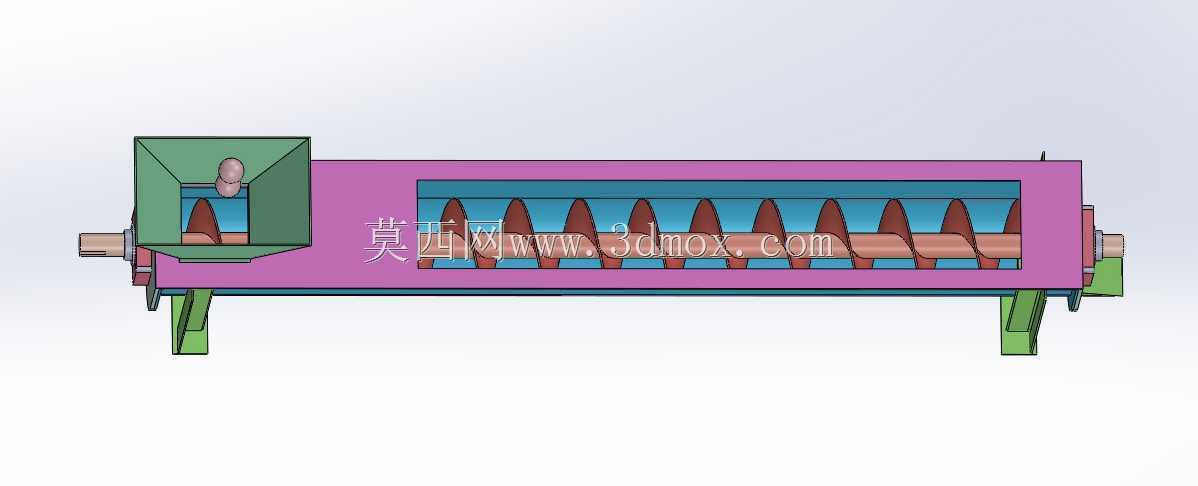

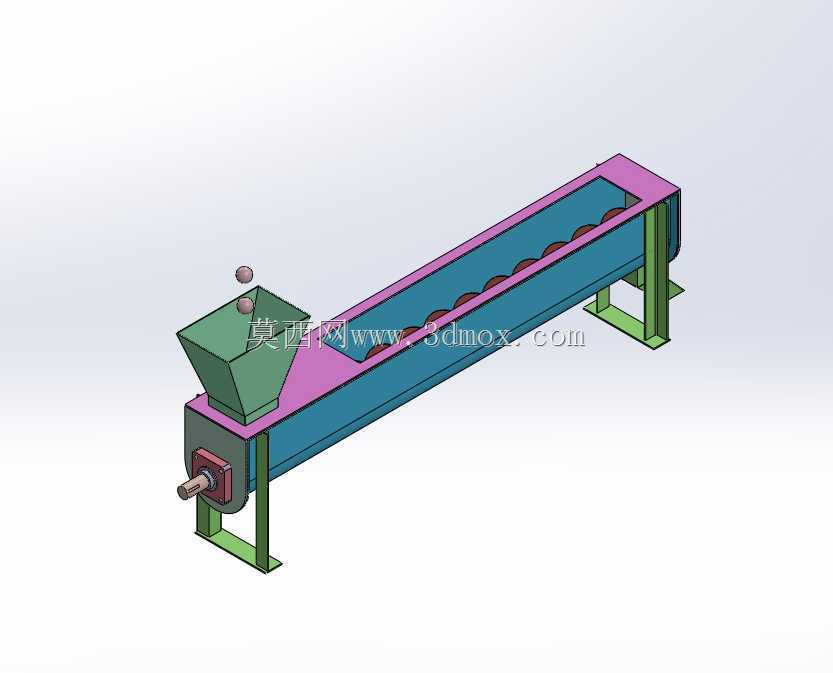

　　从整体布置看，设备采用长条形槽体作为主体承载部件，槽内布置连续螺旋轴。槽体上部可见开口及盖板区域，既便于观察叶片与物料填充状态，也可在检修时拆除局部盖板清理残留物料。进料端设置斗形受料结构，斗口面积大于螺旋槽截面，可缓冲上游来料波动，减少物料直接冲击叶片造成的偏载。出料端布置驱动连接部位，轴端通过联轴器或传动件与减速动力单元相连，支撑轴承位于槽体外侧，能够避免粉料进入轴承座，也方便后期维护密封件和紧固件。

　　支撑部分采用独立支腿形式，支腿沿槽体长度方向分布，底部设有横向落脚面，可通过膨胀螺栓或焊接垫板固定在钢平台、混凝土基础上。支腿高度决定设备进料斗与上游卸料口、出料口与下游接料设备之间的标高关系，选型时需要结合现场落差校核。若上游为料仓、称量斗或混合机，应保证进料斗上方留有足够检修空间；若下游接入提升机、包装机或反应设备，则需核对出料口位置与流向，避免物料回落、堵料或接口错位。

　　螺旋叶片是核心工作部件，其直径、螺距和转速共同决定输送能力。模型中叶片沿轴连续布置，适合推送流动性较好的散体材料；对于潮湿、易粘结物料，实际设计时可调整螺距、增加叶片厚度或在槽底设置清理结构。槽体内壁与叶片外缘需保留合理间隙，间隙过小会因制造误差、焊接变形或物料卡入产生摩擦，间隙过大则会增加物料回流，降低输送效率。长槽跨距较大时，还应在中间位置设置吊挂轴承或加强支撑，以控制螺旋轴挠度，保证运转时叶片不刮擦槽体。

　　驱动端的轴伸、轴承座和端板结构在模型中有明确体现。端板既承担槽体端部封闭作用，也为轴系提供安装基准；密封结构应根据物料特性选择填料密封、迷宫密封或组合密封，防止细粉沿轴外漏。设备启停时，螺旋槽内不宜充满压实物料，否则启动扭矩会明显增大，选型时应考虑满载启动工况并留有余量。进料斗下方靠近螺旋起始段的位置，容易出现物料堆积死角，结构设计时应使斗壁倾角大于物料自然安息角，必要时扩大斗体与槽体的过渡开口。

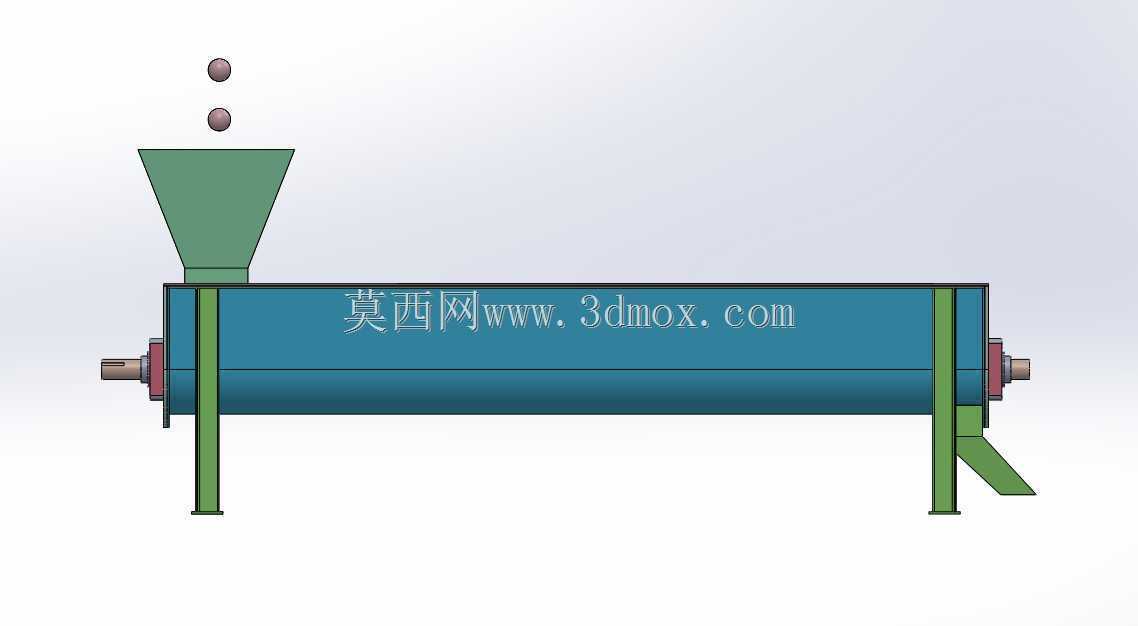

　　外形边界方面，该设备长度方向占主要空间，宽度由槽体、支腿外伸尺寸及驱动部件共同决定，高度则包括支腿、槽体、进料斗和上部开口。布置产线时，不能只按槽体本体长度预留位置，还应在驱动端留出电机、减速机拆装距离，在进料端上方保留投料和检修空间，在槽体侧面保留盖板拆卸、清槽和观察通道。支腿落点应避开地面电缆沟、风管和其他管线，基础承载需考虑槽内物料满载重量以及设备振动。

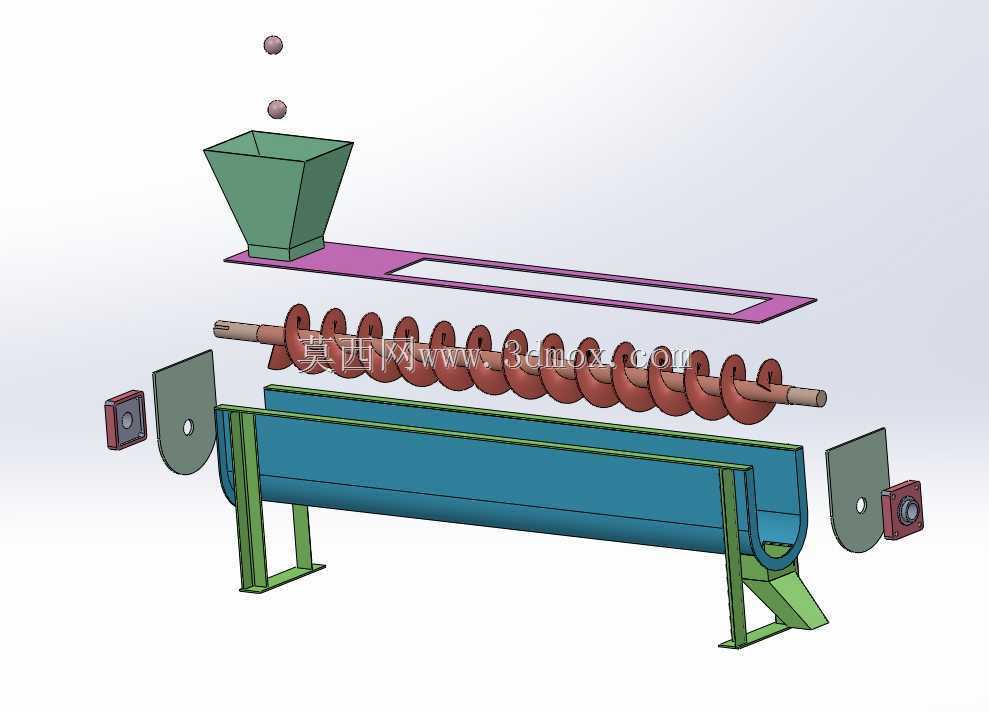

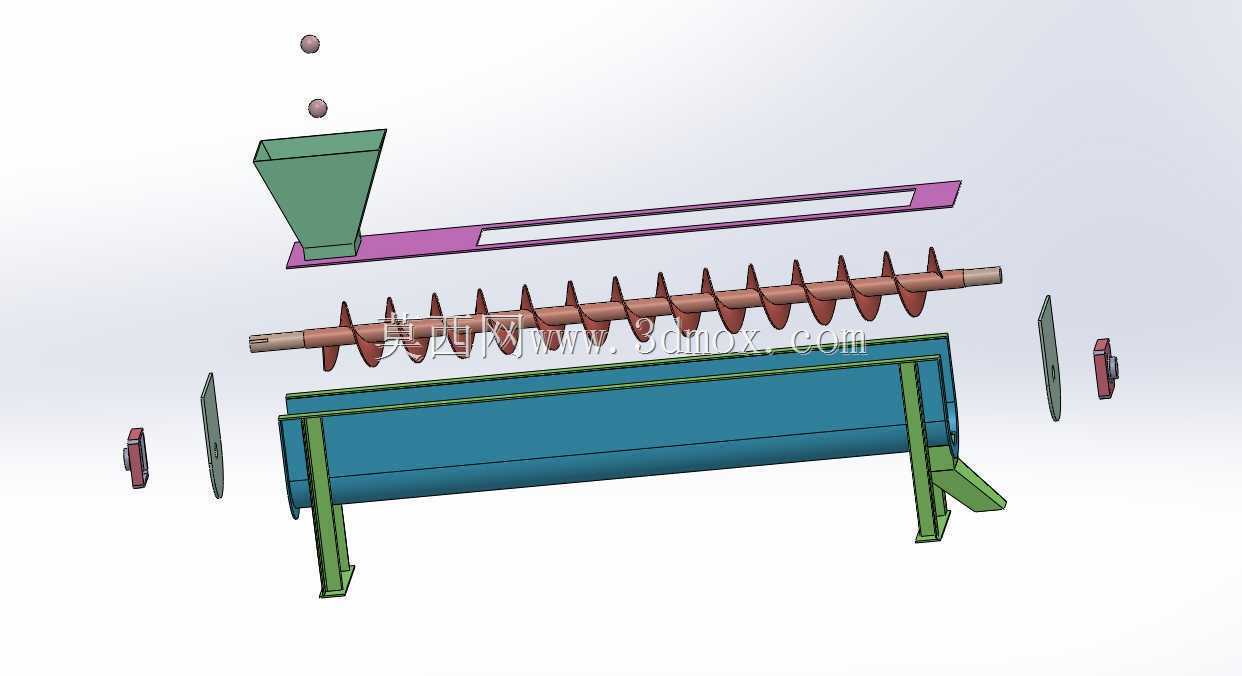

　　建模思路上，该结构将料斗、槽体、螺旋轴、端板、支腿和传动接口分区表达，便于在工程设计中分别展开钣金下料、叶片焊接、轴系校核和基础布置。槽体可采用钢板折弯或焊接成型，上部法兰边用于盖板安装和密封；支腿与槽体之间的连接位置应兼顾焊接工艺性与现场调平需求。螺旋叶片属于易磨损件，输送磨蚀性较强物料时可提高叶片外缘耐磨性，或在槽底设置可更换衬板。整体结构紧凑、横向占地小、布置方向明确，适合作为工艺连线中的定量给料和连续输送单元，也可在此基础上扩展为双螺旋、密闭式或倾斜提升式输送方案。
