连续式食品水煮保温槽体设备

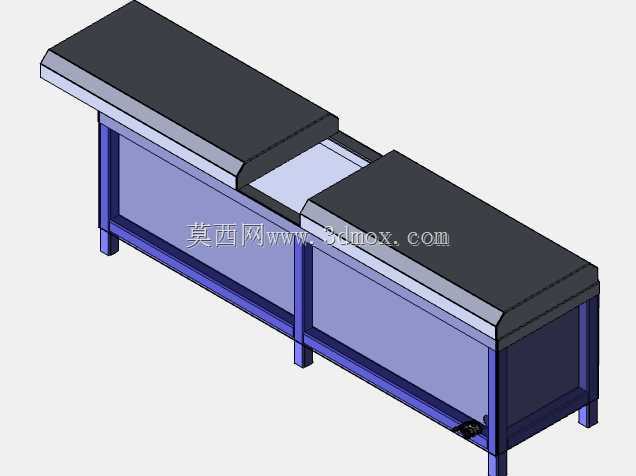

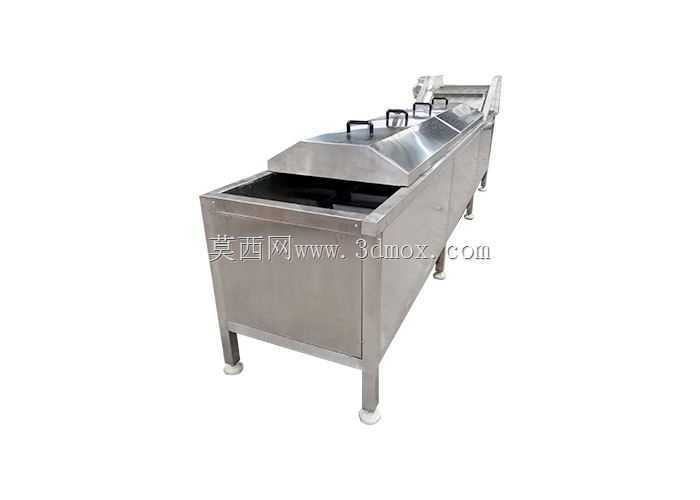

　　该设备面向食品工厂连续化热加工工段，主要承担鱼制品、肉块、素食制品、蔬菜等物料在热水介质中的漂烫、熟制、杀菌后保温及连续输送任务。设备整体采用长槽形布置，槽体沿物料流向延伸，上方设置分段式槽盖，中段预留开口或检修观察区域，便于观察槽内液面、物料漂浮状态及输送网带运行情况。槽体下部由型钢框架承托，支腿沿长度方向均布，框架与槽体之间形成检修空间，管路、排污口、加热组件及检测元件可沿槽侧或槽底布置。

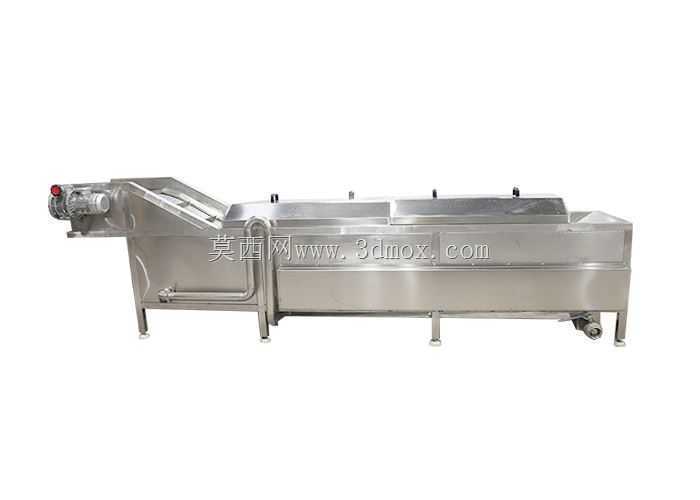

　　从现场布置角度看，这类槽体通常嵌入预处理线与冷却线之间，上游接提升或布料设备，下游接冷却、沥水或包装前段输送。选型时需要先确认车间通道宽度、地面承载、排水点位置以及蒸汽或电加热接口方向。长槽设备进场时应重点核对门洞宽度、吊装路径和就位顺序，若整体运输受限，可在结构设计阶段将槽体分段，现场采用法兰或焊接拼合，但拼缝处必须保证槽内平整，避免积存物料或形成卫生死角。

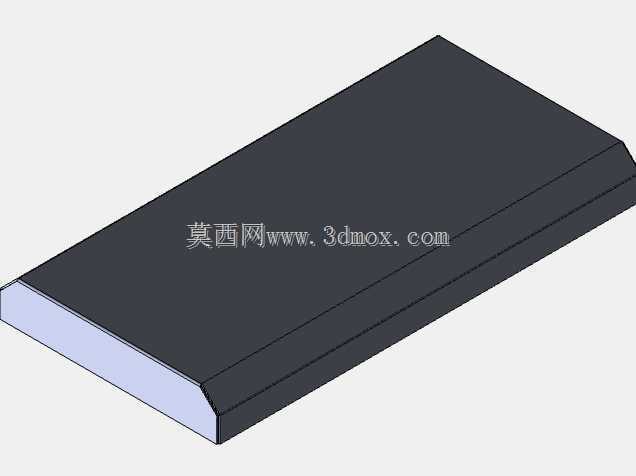

　　槽体功能核心在于水温稳定、物料停留时间一致和连续输送可靠。热水通过加热系统维持工艺温度，槽内可设置导流隔板、溢流口和补水口，使温度场尽量均匀，减少局部过热或低温区。物料进入槽体后由网带或链板带动前行，输送速度根据产品熟制工艺调整；对于易漂浮物料，可配置压带或导向结构，使物料完全浸没在热水中。槽盖的作用不只是减少热量散失，也能降低车间蒸汽弥散，改善操作环境；分段盖板应便于人工掀开，铰链和拉手位置需避开操作人员频繁通行区域。

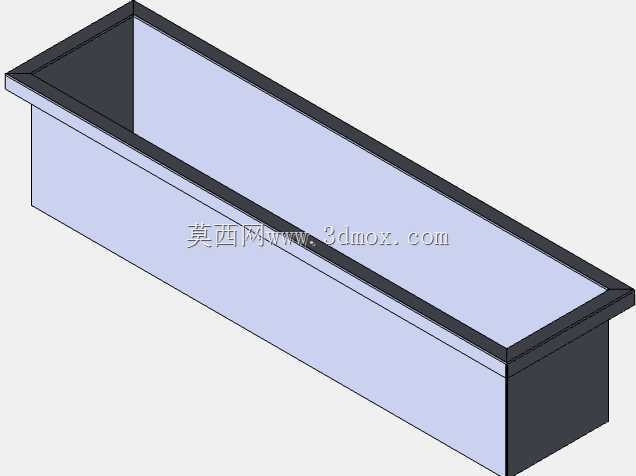

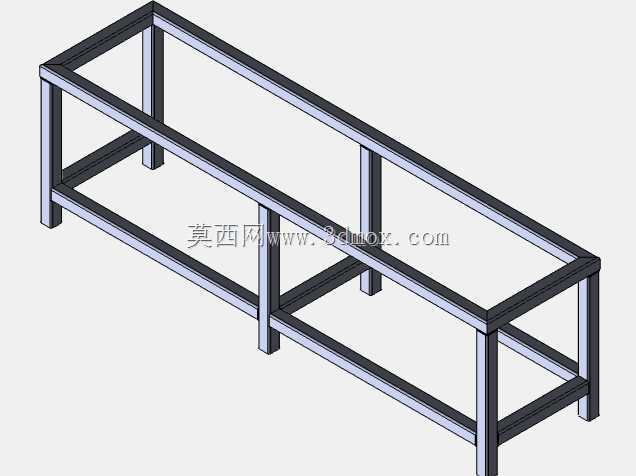

　　结构建模时，槽体可按内胆、外保温层、外包板、机架、输送组件和盖板六个层次拆分。内胆优先采用耐腐蚀、易清洗的板材结构，折弯圆角处应避免尖角，焊缝位置需连续打磨，满足食品设备清洁要求。保温层填充在内外板之间，厚度根据工作温度和能耗要求确定，外板表面应避免形成冷凝水滴落污染产品的路径。机架承担槽体满水重量、物料重量和输送动载，立柱与横梁间距不能只按外观均分，需要结合槽体挠度、支脚调平范围和运输吊装刚度综合确定。

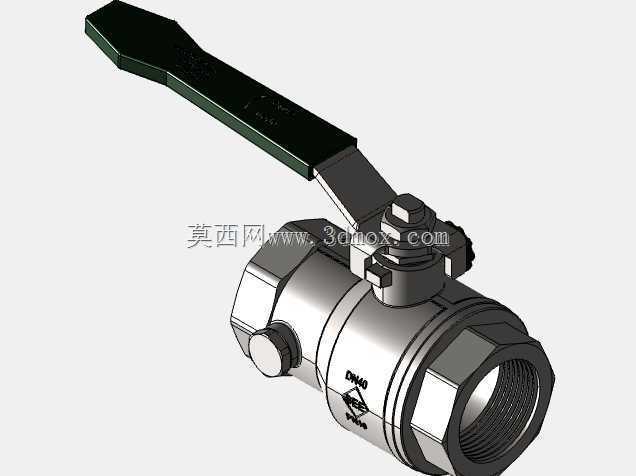

　　安装边界方面，设备四周应预留操作和清洗空间，槽侧靠近管路一侧需留出阀门操作、仪表检修和排污维护距离；槽体端部应考虑驱动电机、张紧装置和网带拆装空间。地面支脚建议采用可调脚盘，以便补偿车间地面不平，并在满载热态下复核水平度。排污口应位于槽体低位，清洗时能够快速排空存水；溢流口需接至车间排水系统，且避免与污水管直接封闭连接，防止异味回流。

　　三维设计过程中，需要重点检查槽盖开启角度与上方管线、厂房梁柱的干涉，检查网带回程段与保温层、机架横梁的间隙，检查人员通道处是否存在突出尖角。长槽在热胀冷缩作用下会产生轴向位移，支撑和管路连接不宜完全刚性约束，必要时在管道端设置补偿结构。输送驱动端应布置在便于维护的位置，张紧行程要满足网带伸长后的调整需求，链轮、轴承座等易损件应留出更换空间。

　　该模型适合用于食品热加工线方案布局、槽体结构评审、输送节拍分析以及与上下游设备的接口确认。通过完整三维装配，可以直观核对槽体长度、盖板分段、支腿位置、驱动端朝向和检修空间，减少后期现场安装时因排水、蒸汽管路、操作通道和网带维护考虑不足带来的返工。
