农用轮式拖拉机整机结构设计

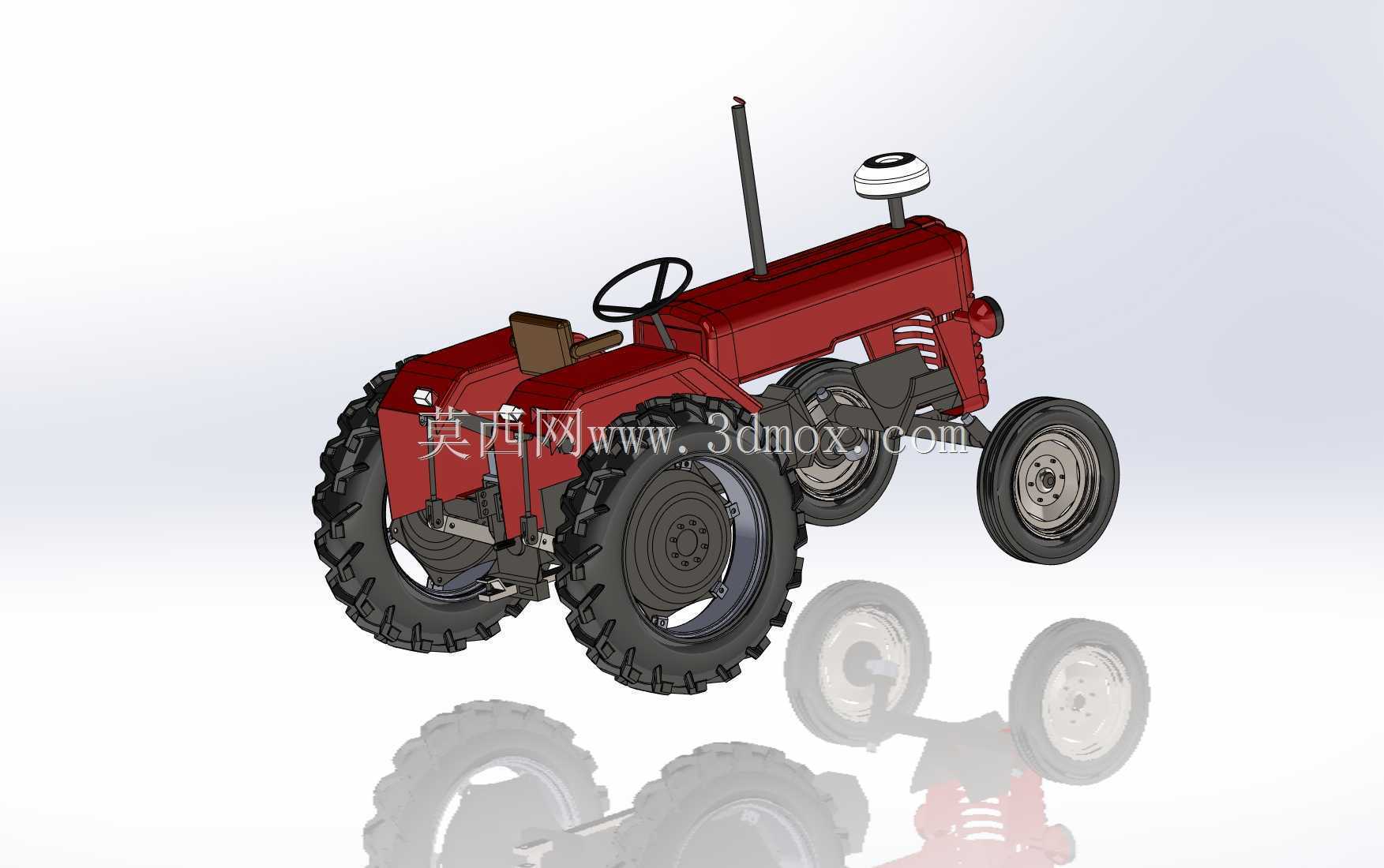

　　这套轮式农用拖拉机的三维结构方案，围绕丘陵小块耕地、平原田间转运、果园浅耕作业的实际使用需求搭建，整机采用经典后驱四轮布局，后轮选用大直径深花纹越野轮胎，前轮为小直径转向轮，车身主体覆盖件采用醒目的红色涂装，外露的转向盘、座椅、排气筒、前大灯与后置动力舱结构完整还原了老式农用拖拉机的装配逻辑。从田间作业的实际工况出发，设计阶段优先考虑泥泞路面的抓地性能与小地块转向灵活性：后轮双胎并列布置，胎面加深的人字花纹可在湿软耕地中快速排出泥土，避免作业时打滑陷车；前轮转向节预留足够摆角空间，最小转弯半径适配零散田块的掉头需求，田埂边缘作业时无需反复倒车调整。整机动力传递路径从发动机舱延伸至后桥差速机构，底盘车架采用型钢焊接框架，发动机、

　　变速箱、后桥壳体依次固定在车架安装基准面上，各连接点位的螺栓孔位、定位凸台均按实际装配关系建模，座椅安装在变速箱上方的减震支架处，转向柱从驾驶位向前延伸至前桥转向拉杆，操纵杆件的行程与摆动空间在三维环境中完成干涉校验，避免实车装配后出现杆件碰擦覆盖件的问题。外形尺寸方面，整车长度覆盖前配重支架到后牵引挂接位，宽度以后轮外侧胎面为边界，高度从地面至排气筒顶端，整机离地间隙满足浅耕、播种作业时底盘不刮蹭田垄的要求；前后轮距参数适配常见农用机具的挂接宽度，后部牵引销、动力输出轴的安装位置与标准农用旋耕机、拖车、播种机的挂接接口匹配，农户可直接在后部挂载不同农具完成耕地、耙地、农资运输等多项作业。车身覆盖件采用薄钢板冲压成型的建模思路，

　　发动机舱侧面开设通风格栅，保证作业时动力舱散热气流顺畅，前大灯安装在车头侧方，夜间转场或作业时可照亮前方田块路径，排气筒从发动机侧向上延伸，高度避开驾驶员视线，尾气直接排向车身侧上方，避免倒灌至驾驶区域。前后车轮的轮毂、轮辐、轮胎分层建模，轮胎的橡胶形变空间、轮毂螺栓的锁紧位置均按工程装配关系设定，前桥转向节与主销的配合间隙、后桥半轴与轮毂的连接结构都做了细化表达，设计人员可直接基于该模型拆解行走系统、转向系统、动力系统的子装配结构，也可在此基础上调整轴距、轮距、轮胎规格，衍生出适配果园窄行距、水田高花轮、山地加强底盘的不同变体机型。针对日常维保需求，发动机舱侧盖、变速箱检修口的位置均预留了操作空间，机手日常检查机油、更换滤芯、

　　调整传动皮带时无需大面积拆解车身覆盖件，后部牵引挂接位的结构强度按拖拽满载农用拖车的工况校核，挂接销的直径、加强筋的布置位置都能承受田间起步、坑洼路面拖拽的冲击载荷，整套模型完整呈现了农用拖拉机从底盘承载、动力输出到操纵驾驶、农具挂接的全部结构逻辑，可为农用机械设计、整机结构教学、农机改装优化提供直观的三维参照。
