三米幅宽拖拉机挂载复式耕耘整地机

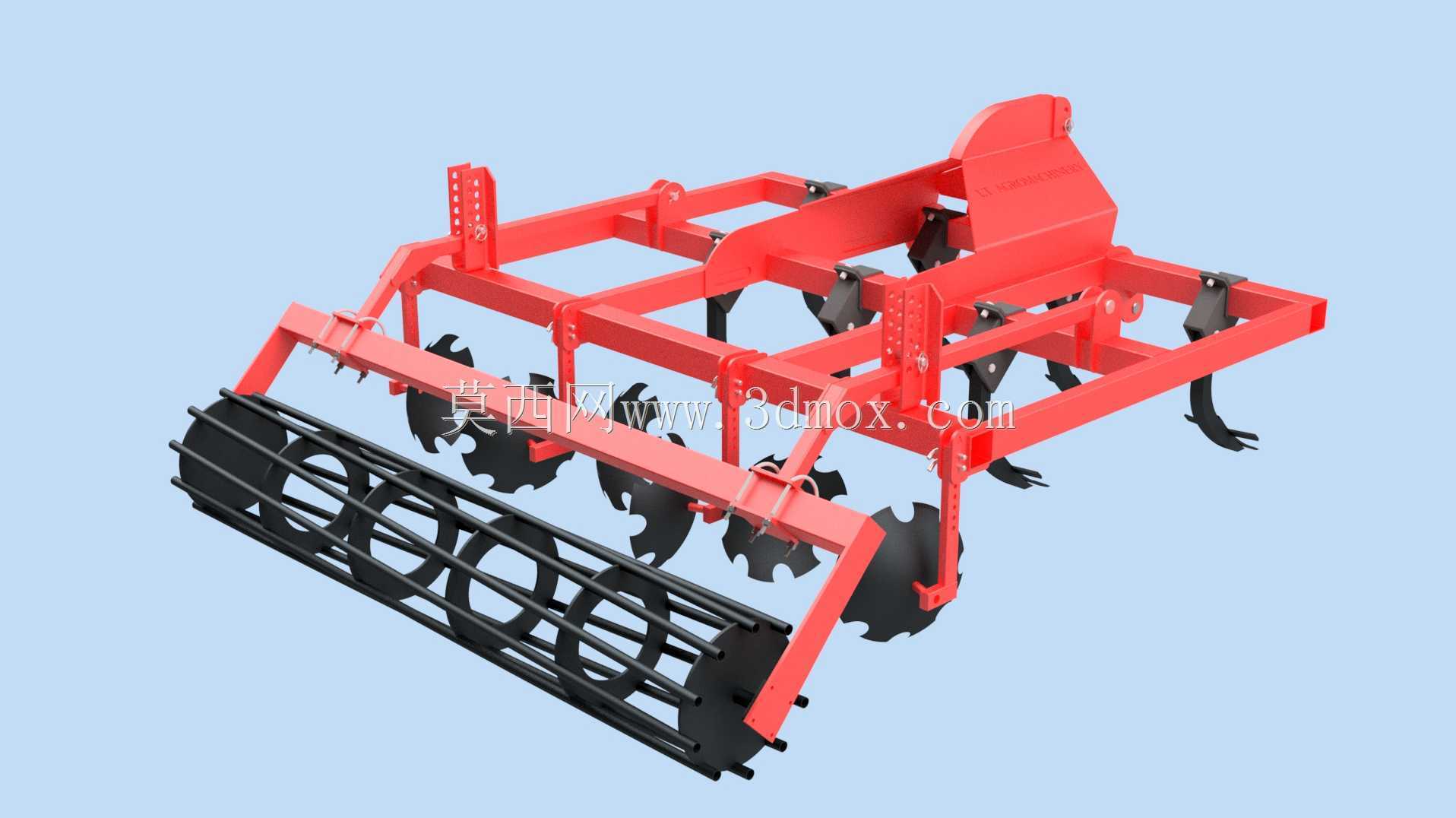

　　这套三维结构对应的是旱田整地环节常用的牵引式复式耕耘设备，整机按三米有效工作幅宽布置，主要配合中等功率轮式拖拉机后三点悬挂使用，适用于播前浅松、碎土、混肥、地表平整以及留茬地表层处理等作业场景。与单一深松机或钉齿耙不同，该机型把弹性松土铲、侧向限深部件、后部碎土镇压辊整合在同一矩形承载框架上，一次进地即可完成多层土壤扰动，减少拖拉机反复压地造成的板结。

　　从田间使用逻辑看，设备前进时，前排和中排弯曲铲尖先切入土层，沿作物根系分布带进行浅层疏松；铲柄采用弧形后掠构型，作业中遇到石砾或硬底层时可通过弹性变形释放冲击，降低铲尖崩刃和机架过载风险。多排铲位按错位方式排布，相邻铲体在横向留有重叠量，避免出现未耕漏带。机架后部的星形碎土盘与笼式镇压辊负责把松起的土块进一步切开、破碎，并将地表推平，使种床形成上虚下实的状态，为后续播种、施肥创造稳定深度条件。

　　结构设计上，主梁采用方管焊接框架，承担拖拉机悬挂提升力、土壤反力和部件自重。前部设置三点悬挂连接座，上拉杆支座与两个下拉杆铰点的相对位置按标准悬挂尺寸协调，保证挂接后机具纵向平衡；提升时机具重心靠近铰接区域，减少拖拉机液压提升臂的附加弯矩。框架上方的立板和加强筋分布在受力集中区域，尤其是铲座、悬挂耳板和侧板连接处，通过双面焊接与补强板传递交变载荷。

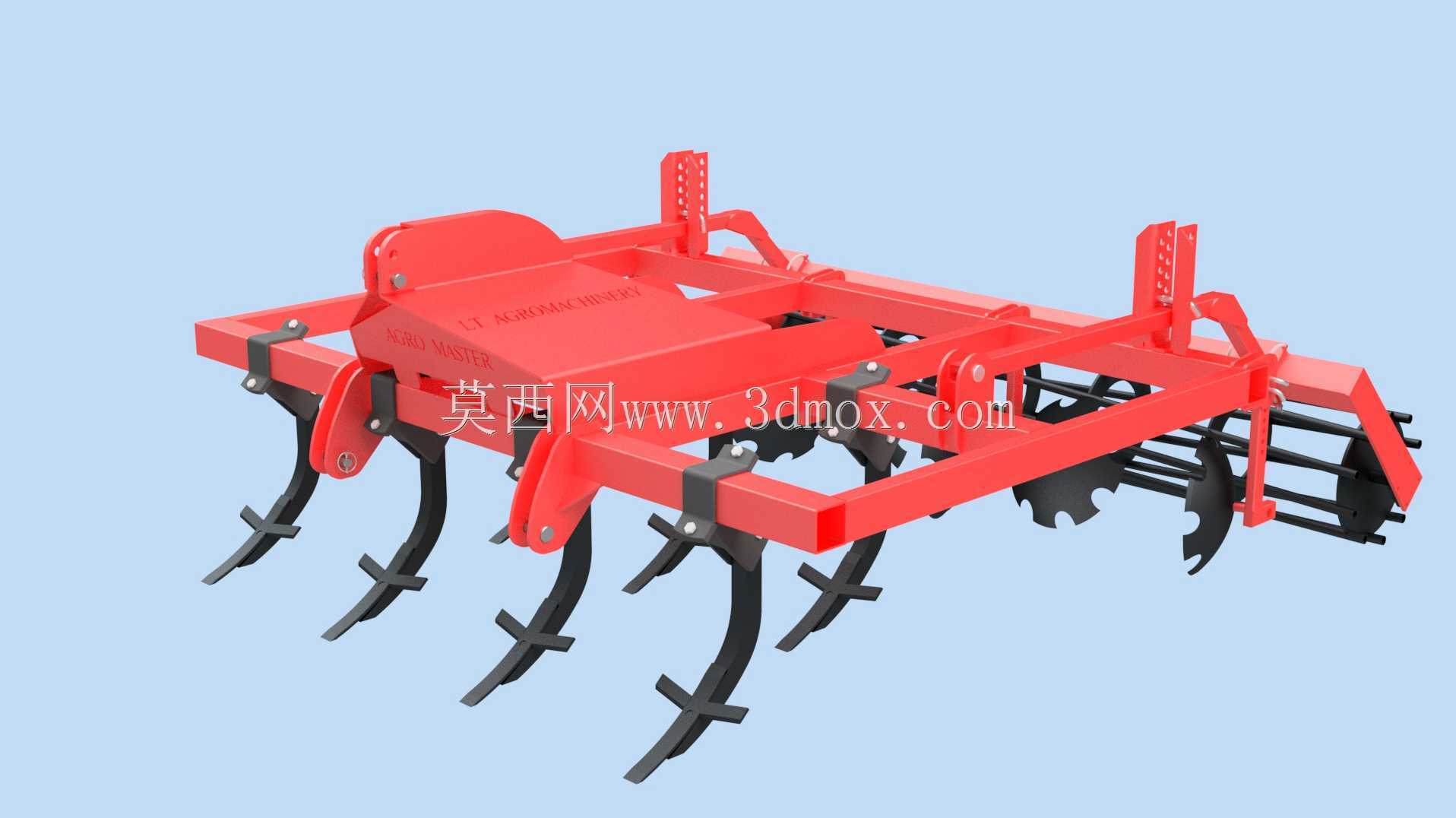

　　松土铲组件并非简单垂直安装，而是依据入土角、切削角和脱土轨迹确定姿态。铲尖向前下方伸出，刃口以较小阻力切入土壤；铲柄向后弯曲，使土壤沿弧面抬升并自然碎裂，降低拖堆概率。各铲通过U形螺栓和夹持板固定在横梁上，横向位置可根据农艺行距、作业深度和拖拉机轮距进行调整。对于秸秆较多的地块，铲间保留较大通过空间，能减少草秆缠绕和壅土。

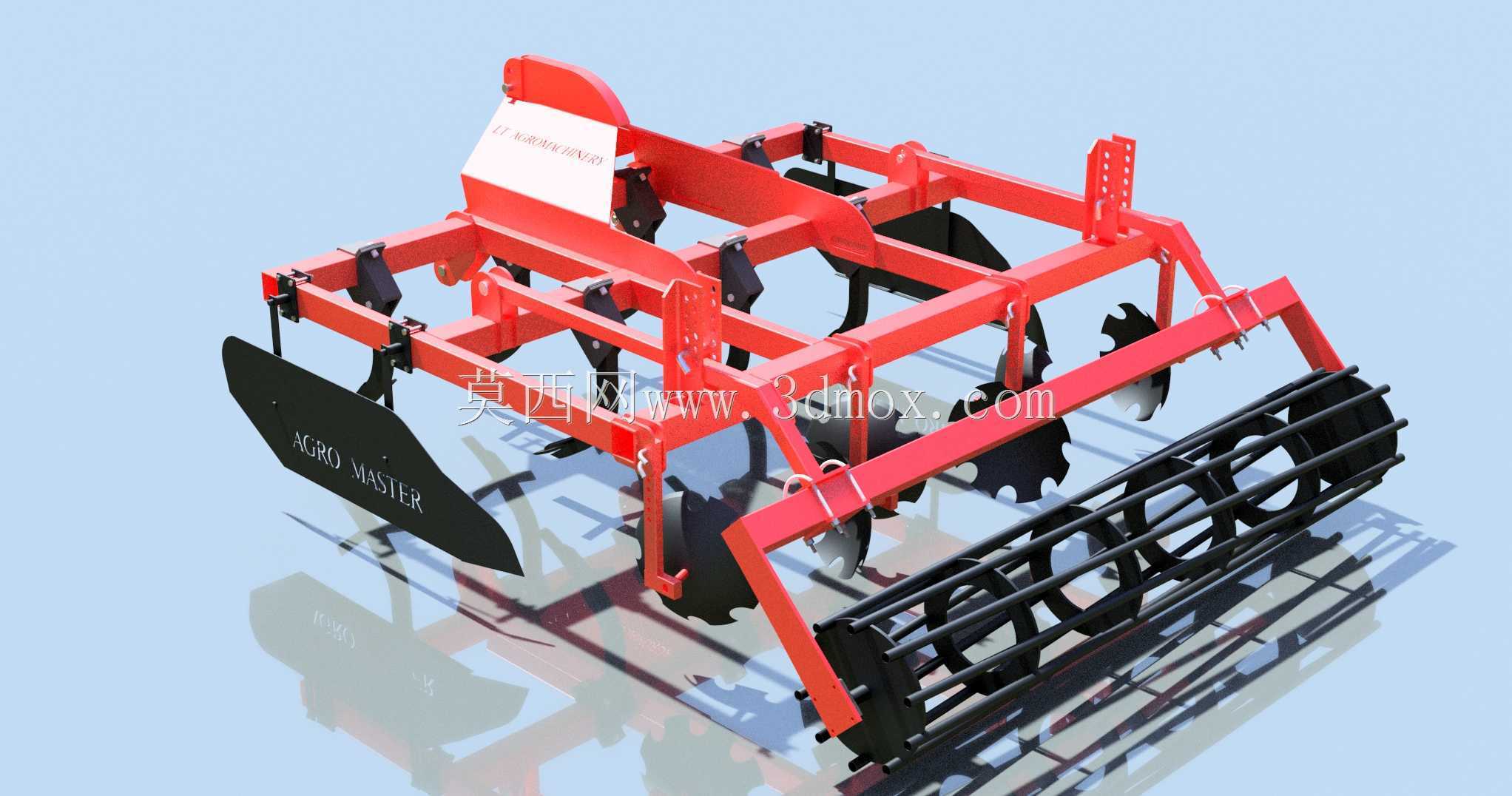

　　后部碎土镇压部分采用辊筒与异形盘片组合。盘片边缘切入土块，随机具前进被动旋转，把大土块撕裂并向后抛送；笼辊则对地表进行轻度压实，保证种子床底部具有适当密实度。该端通过两侧轴承座与机架连接，轴系同心度和轴承密封是建模与加工时需要重点校核的部位。若轴承座偏斜，辊筒在田间会产生周期性摆动，不仅影响整地平整度，还会使侧板连接螺栓松动。

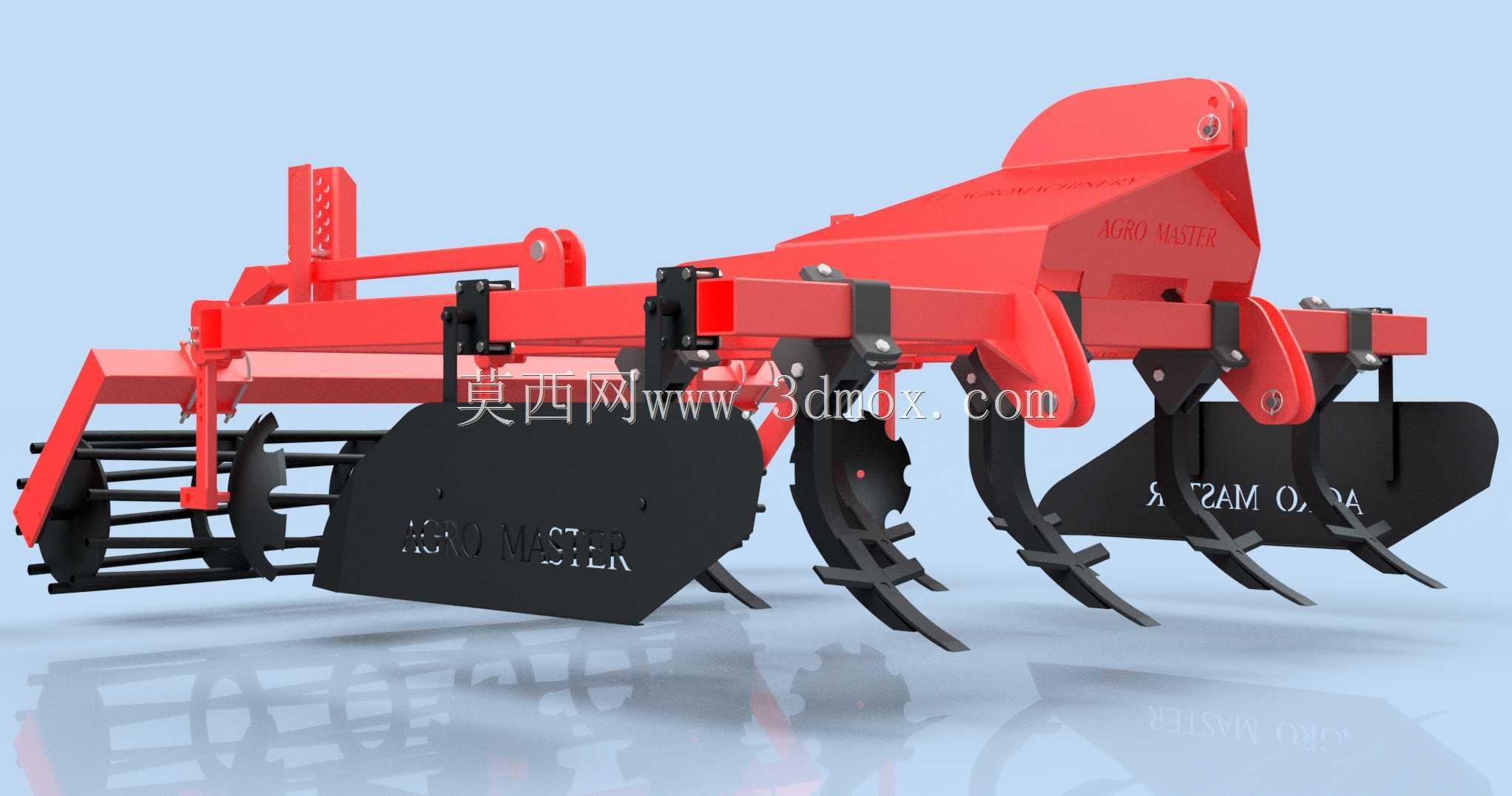

　　外形边界方面，模型以三米作业宽度为核心约束，运输状态下整机宽度应与拖拉机配套及道路通行要求相匹配；机架高度、悬挂点位置和铲尖最低点共同决定入土深度范围。设计时需要核对下拉杆最低位置时铲尖与地面的间隙，以及提升到运输高度后机具是否会与拖拉机轮胎、后挡泥板发生干涉。前后方向上，松土铲到镇压辊的距离影响土流走向，距离过短容易堵塞，过长则降低机架刚性并增加整机重量。

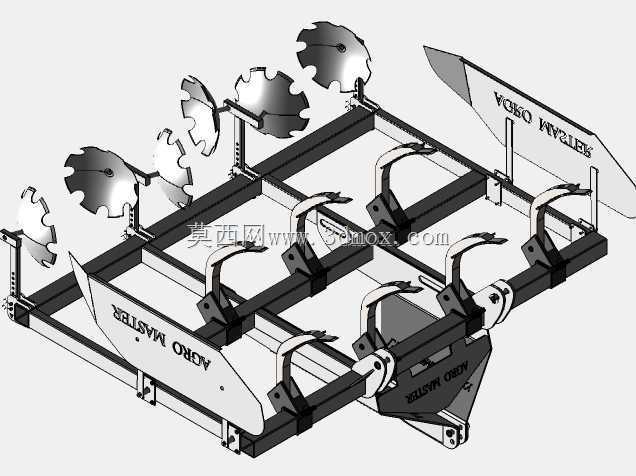

　　三维建模过程中，可先按悬挂接口建立基准，再铺设主梁和侧梁，随后装配铲柄、铲尖、碎土盘、镇压辊及防护盖板。运动校核重点关注拖拉机转向时下拉杆与机架的间隙、机具提升翻转时辊筒与铲柄的相对位置，以及螺栓装拆空间。钣金护罩主要用于减少土块向后飞溅，并为机架上部提供一定防护，其折边和安装孔位需避开焊缝集中区。

　　该设备适合在旱地、果园行间、熟地复耕等场景中选用。结构上没有复杂动力输入，依靠拖拉机牵引和地轮被动旋转工作，维护点集中在铲尖磨损、螺栓紧固和轴承润滑。通过调整铲柄安装高度、上拉杆长度和后部镇压辊限位，可以改变入土角度与作业深度，从而兼顾浅耕除草、深松破板结和播前精整等不同农艺需求。
