农业无人机自动换电加药蜂箱平台

　　这套三维方案面向大田植保、果园飞防、丘陵农田巡防等连续作业场景，核心是把多旋翼农业无人机的降落定位、电池更换、药液补充整合到一个固定式地面平台中。传统飞防作业里，飞手需要在田边频繁等待电池冷却、人工插拔电池、手动配药和加注，作业节拍受人员操作影响很大；该平台通过平台化停靠机构和自动补给流程，让无人机完成一个架次后能够回到固定工位，短时间内恢复下一轮飞行任务。

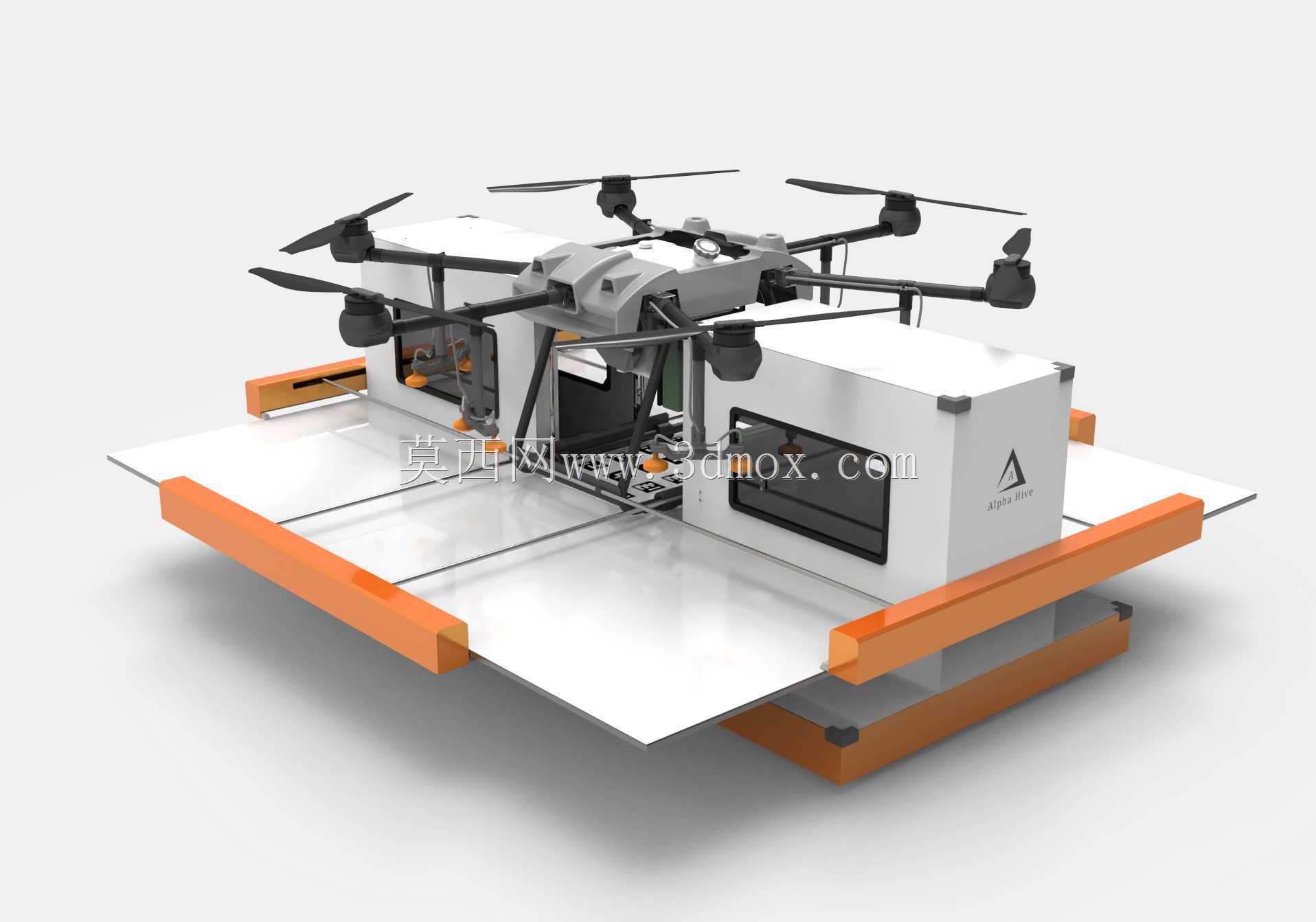

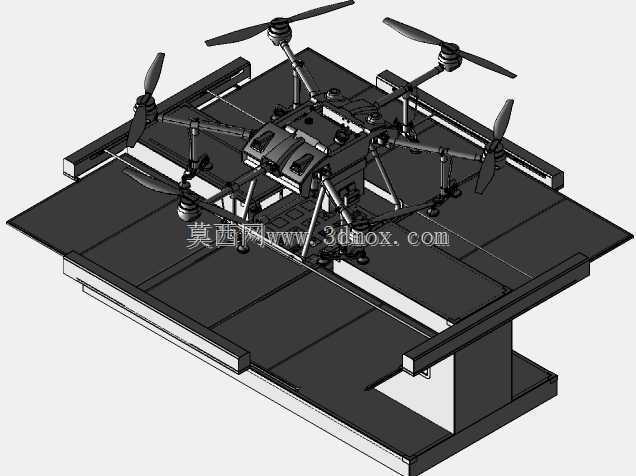

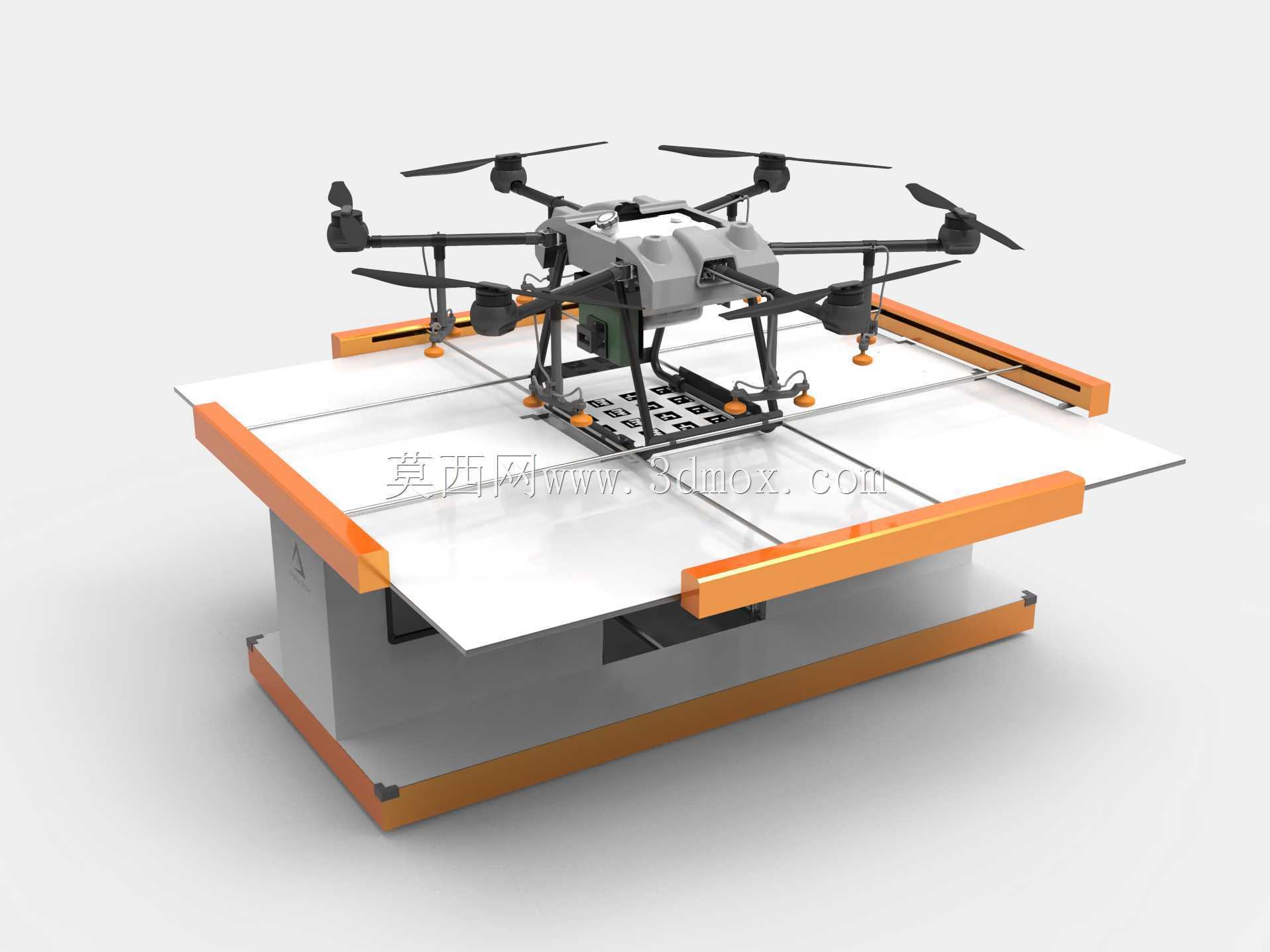

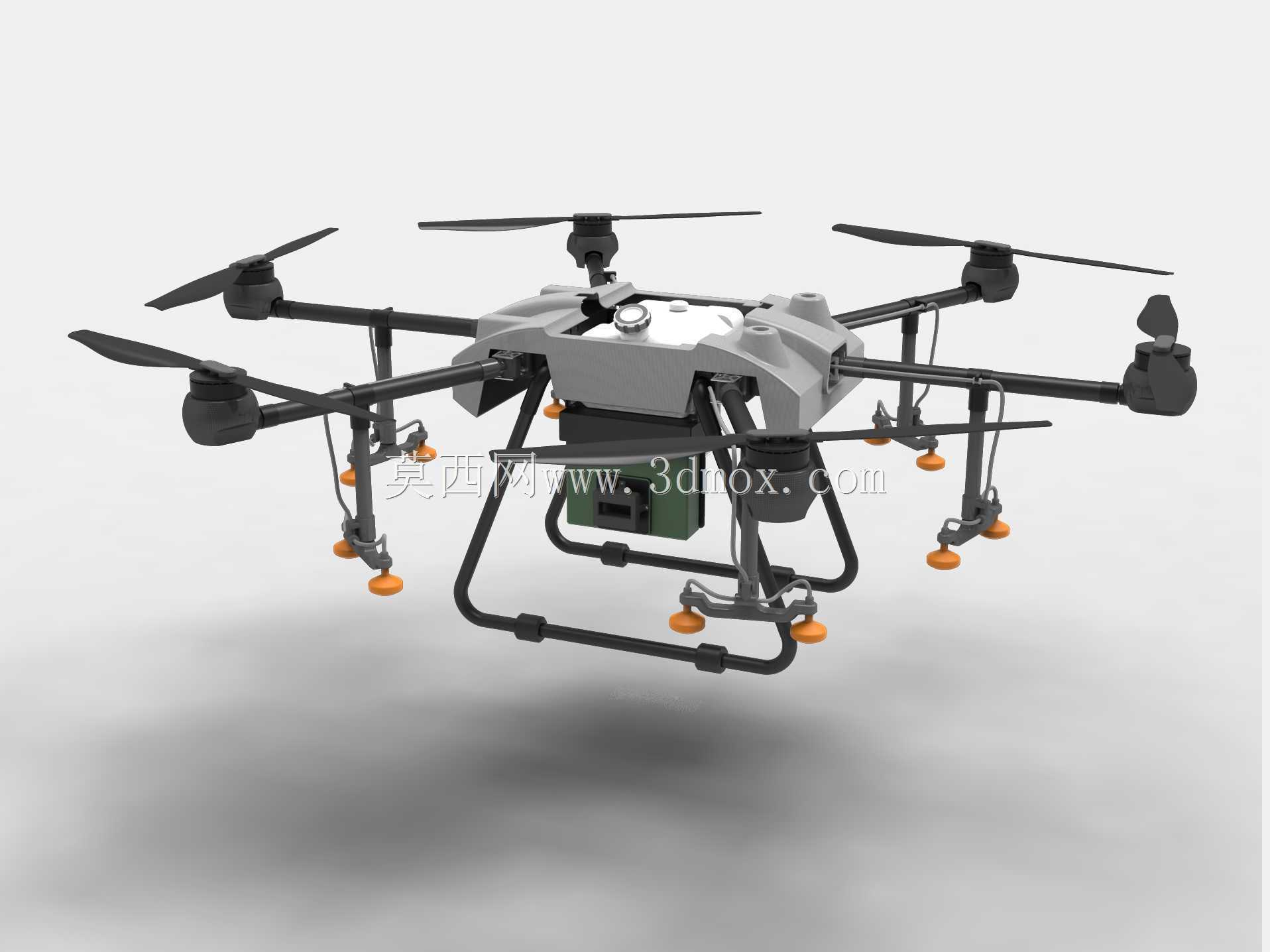

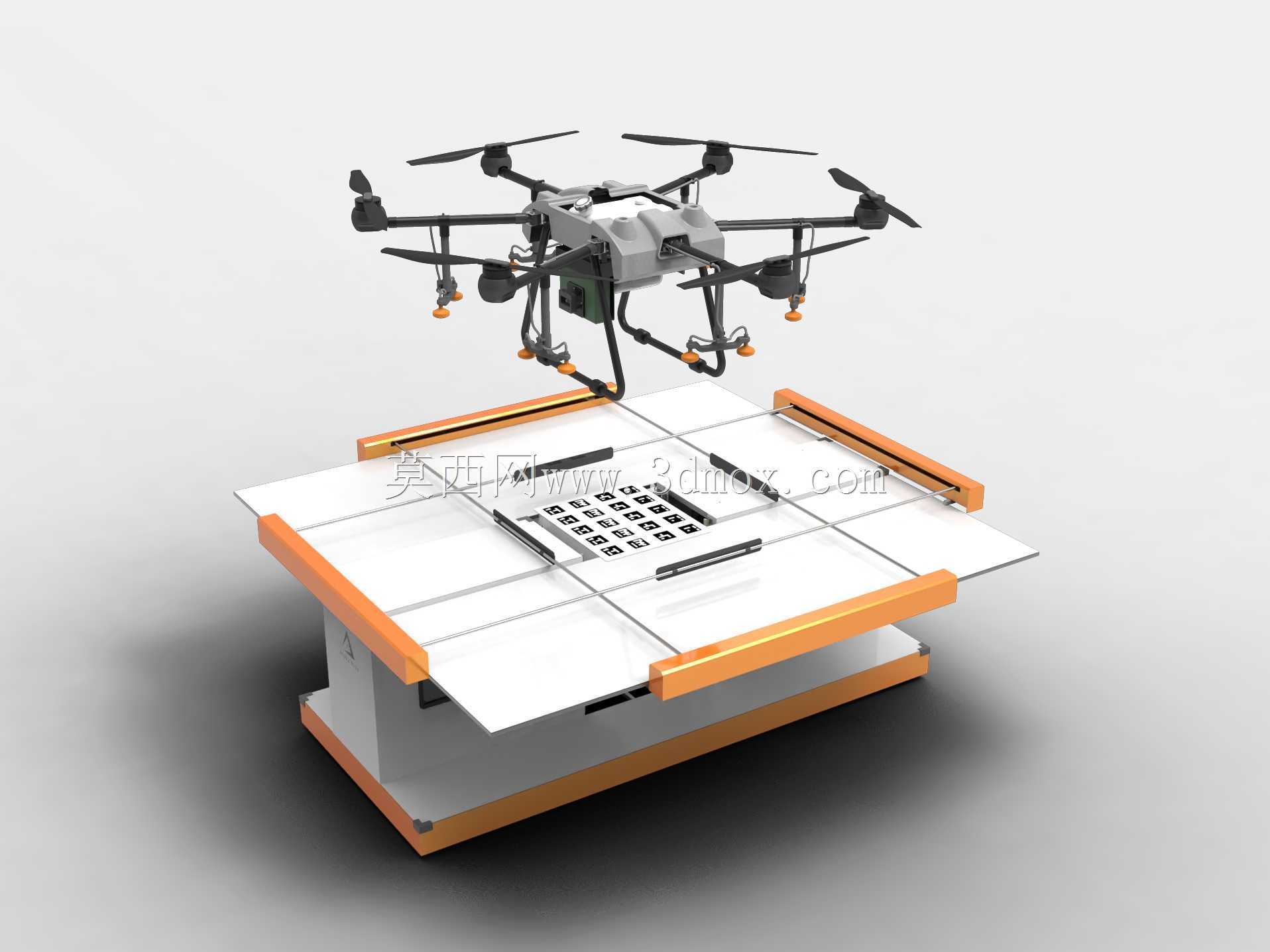

　　模型中可以看到上方为六旋翼农业无人机，下方为方形蜂箱式补给平台。无人机采用多旋翼布局，机臂向外展开，旋翼、电机、起落架、药箱和喷洒组件均有明确结构表达；下方平台承担停靠基准、电池流转和药剂加注功能。平台顶面设置大面积停靠板，边缘有橙色导向和限位结构，用于约束无人机降落位置，避免落点偏差影响后续换电与加注。板面中部布置定位标识、电池对接区域和加注接口，底部为箱体结构，可容纳电池仓、泵组、管路、控制元件和维护空间。

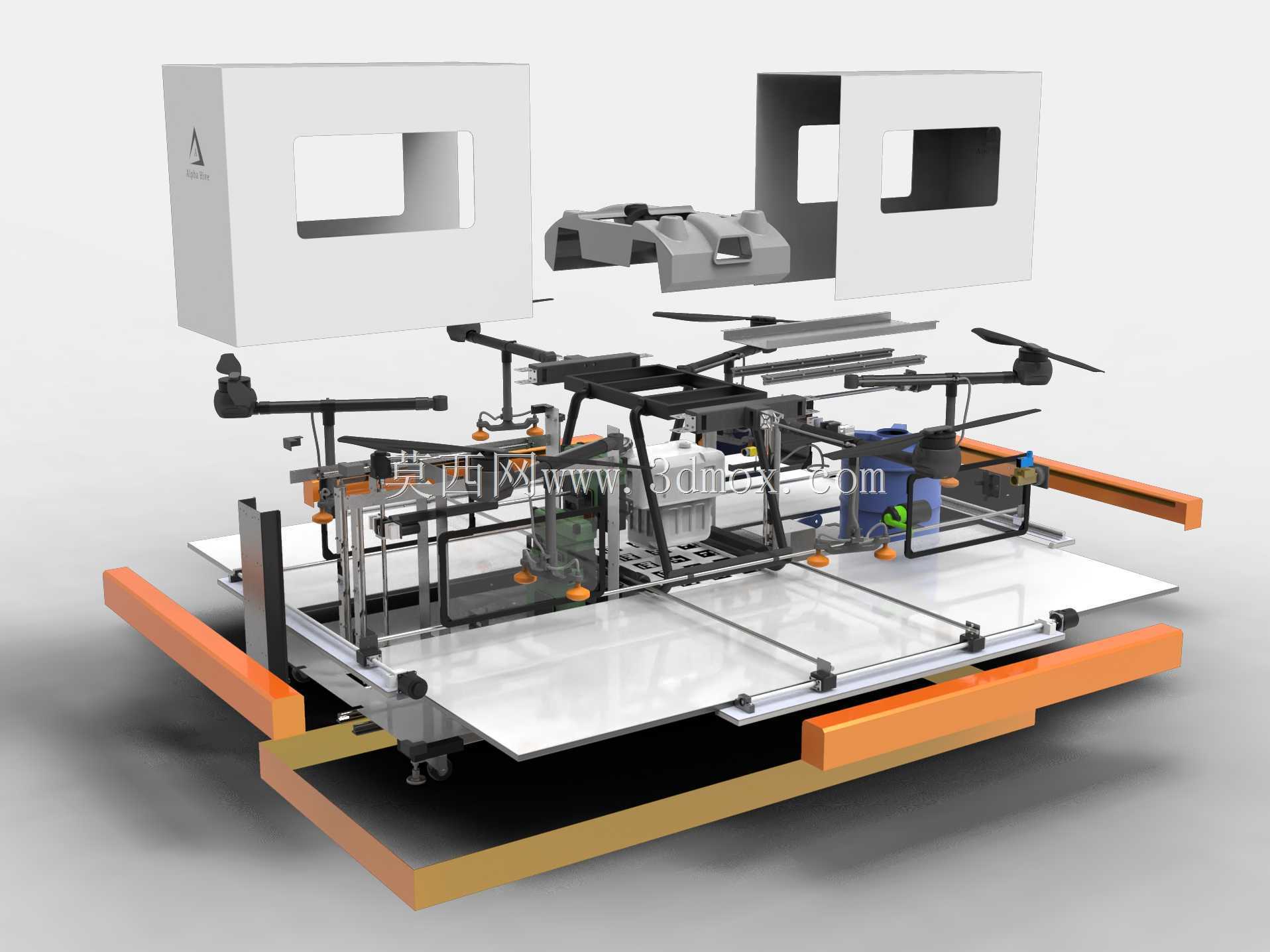

　　从结构设计角度看，这类设备的关键不只是“做一个停机坪”，而是要把无人机降落后的位置误差转化为机构可吸收的容差。顶面四周的导向条承担粗定位作用，无人机起落架接触平台后，可通过斜面、挡边或夹持件逐步修正航向和横向位置。中部定位区域配合机器视觉识别标记，为换电机构和加注口提供坐标基准。若实际工程落地，还需要在平台下方预留电池缓存位、电池抓取或推送机构、药泵、流量计、液位检测、快接接头以及排水防污空间。

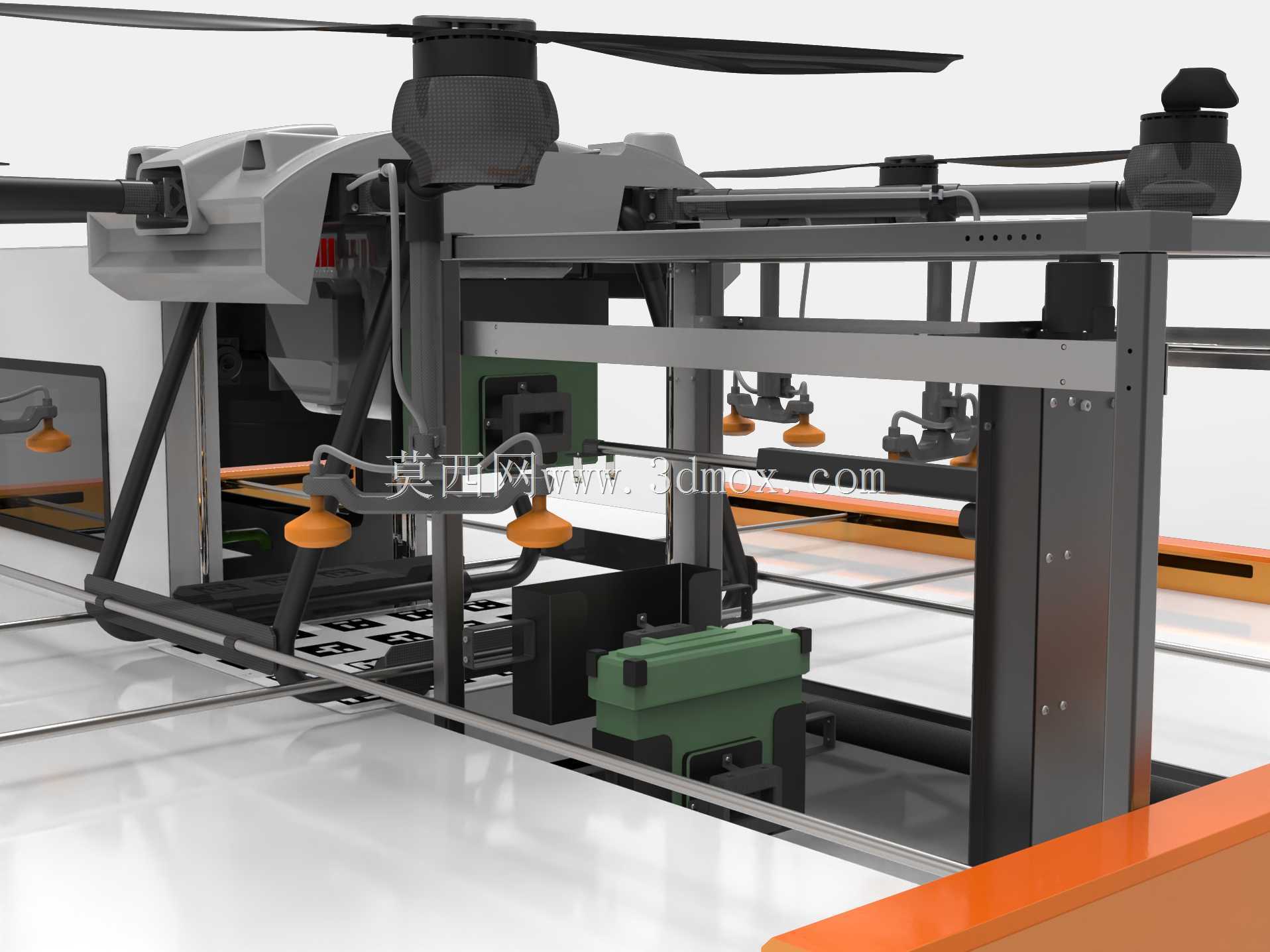

　　电池更换流程通常围绕无人机腹部或机身侧面的电池舱展开。平台在无人机锁定后，需要先完成电池锁止状态确认，再由顶升、抽拉或推送机构将亏电电池取出，并将满电电池装入。三维建模时应重点检查电池包进出路径、起落架与平台机构的干涉、无人机旋翼与周边护栏的安全距离，以及电池仓在振动工况下的导向间隙。平台表面不能只追求平整，还要考虑泥水、药液、灰尘和雨水排放，因此停靠板周边的挡边、坡度、开孔和可维护面板都需要在结构阶段预留。

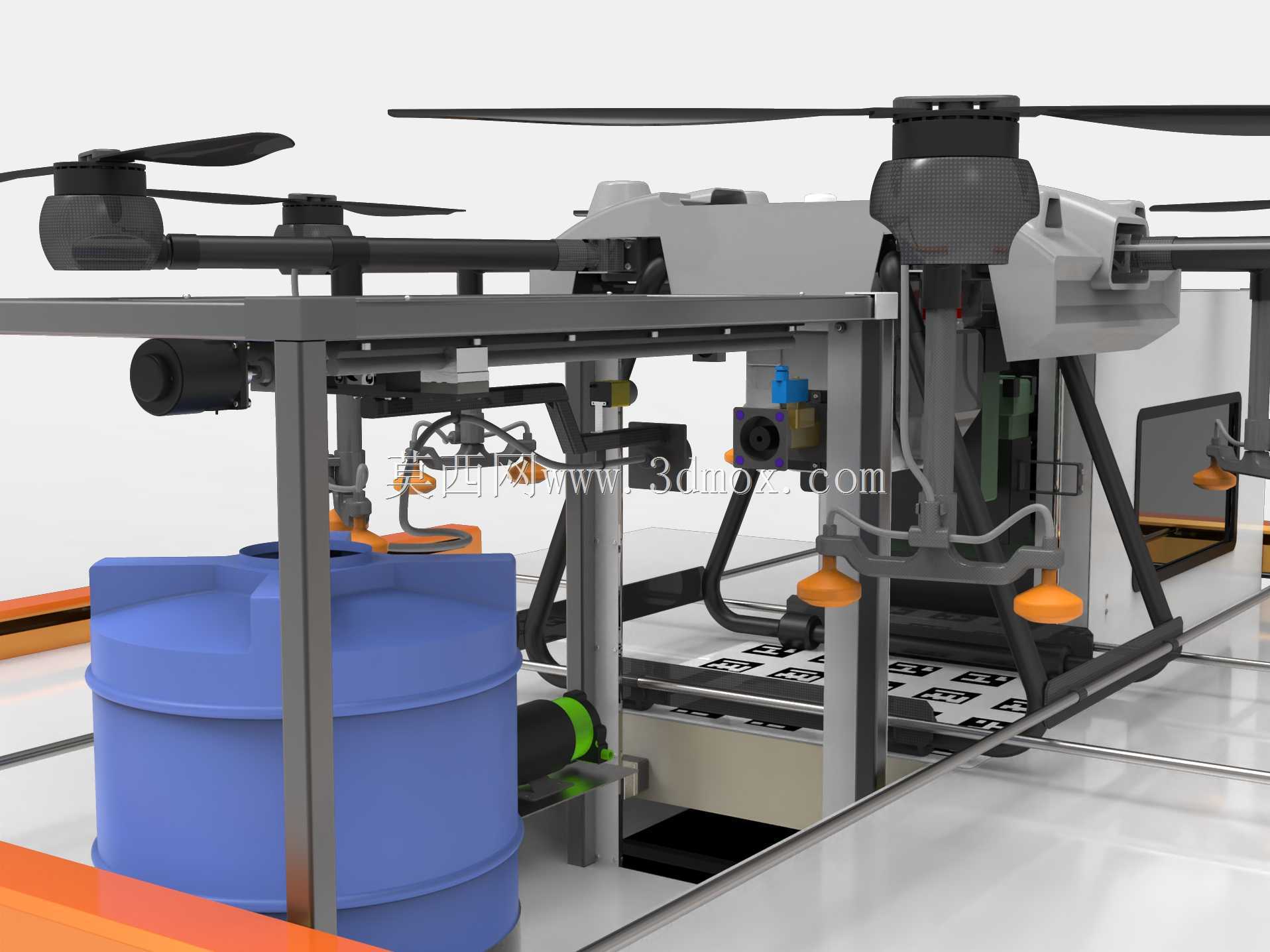

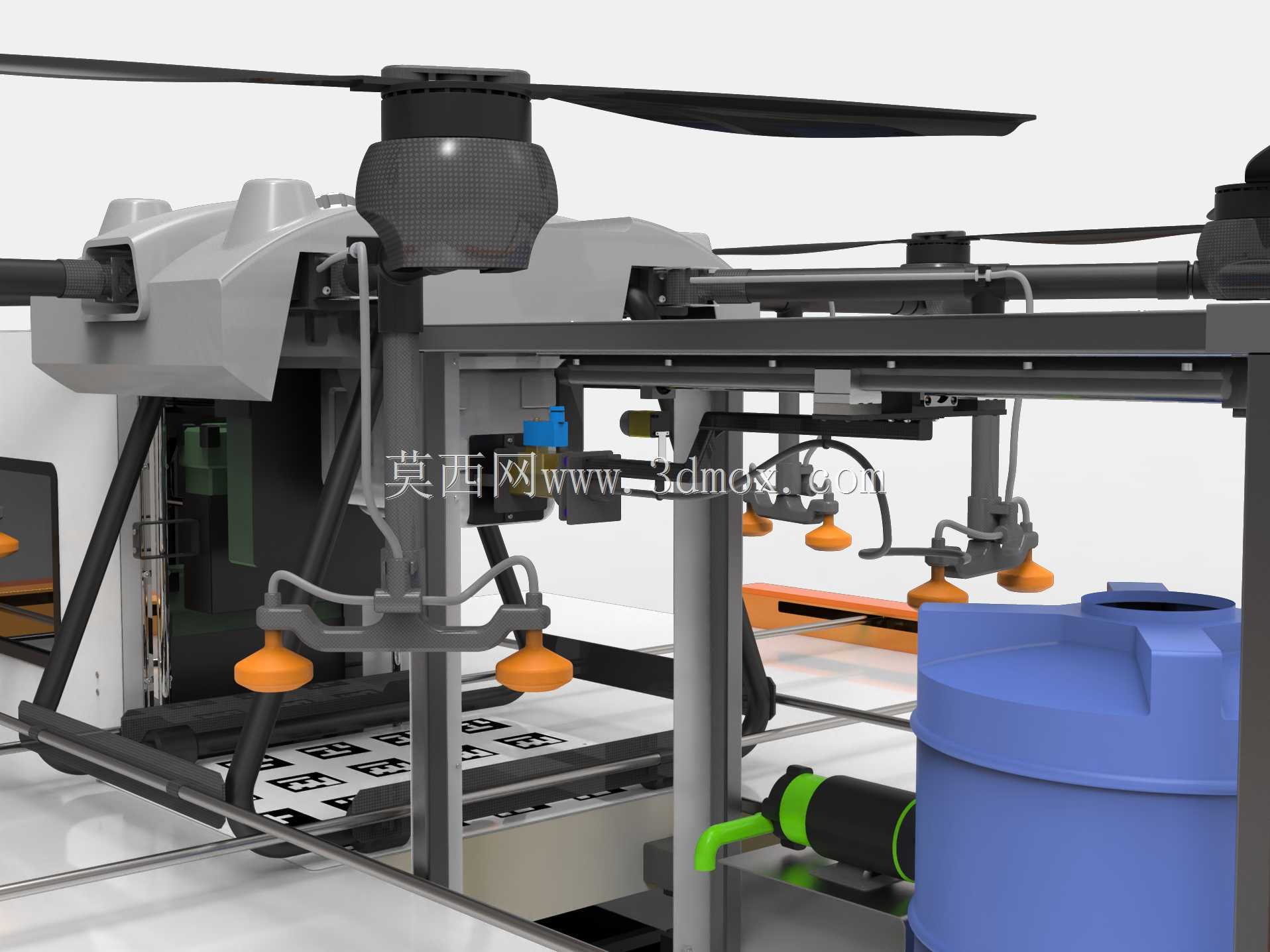

　　药剂补充部分的设计重点在于快接、密封和防污染。无人机药箱通常位于机身下部或中央区域，平台加注口需要在无人机停稳后与机上接口对准，再通过泵组完成补液。管路布置应尽量缩短，接头位置要便于观察和清洗；加注区域下方宜设置废液收集或冲洗结构，避免农药残液在平台表面扩散。对于多机协同作业场景，平台顶面尺寸还要兼顾无人机进近方向、尾流影响和人员应急撤离空间，不能按静态机身轮廓简单外扩。

　　外形边界上，下方蜂箱平台采用近似矩形箱式结构，长宽尺寸明显大于无人机机身投影，能够为六旋翼展开状态提供完整停靠范围。平台高度控制在人员维护和机构安装之间取得平衡：过低不利于底部泵组、电池仓和管路布置，过高则会增加无人机降落偏差和人员操作难度。顶面橙色构件既是视觉识别边界，也可作为防撞、导向和维护时的抓取参考。箱体侧板应预留检修门、通风口和吊装或叉车转运位置，便于在田间、合作社场地或固定机库边部署。

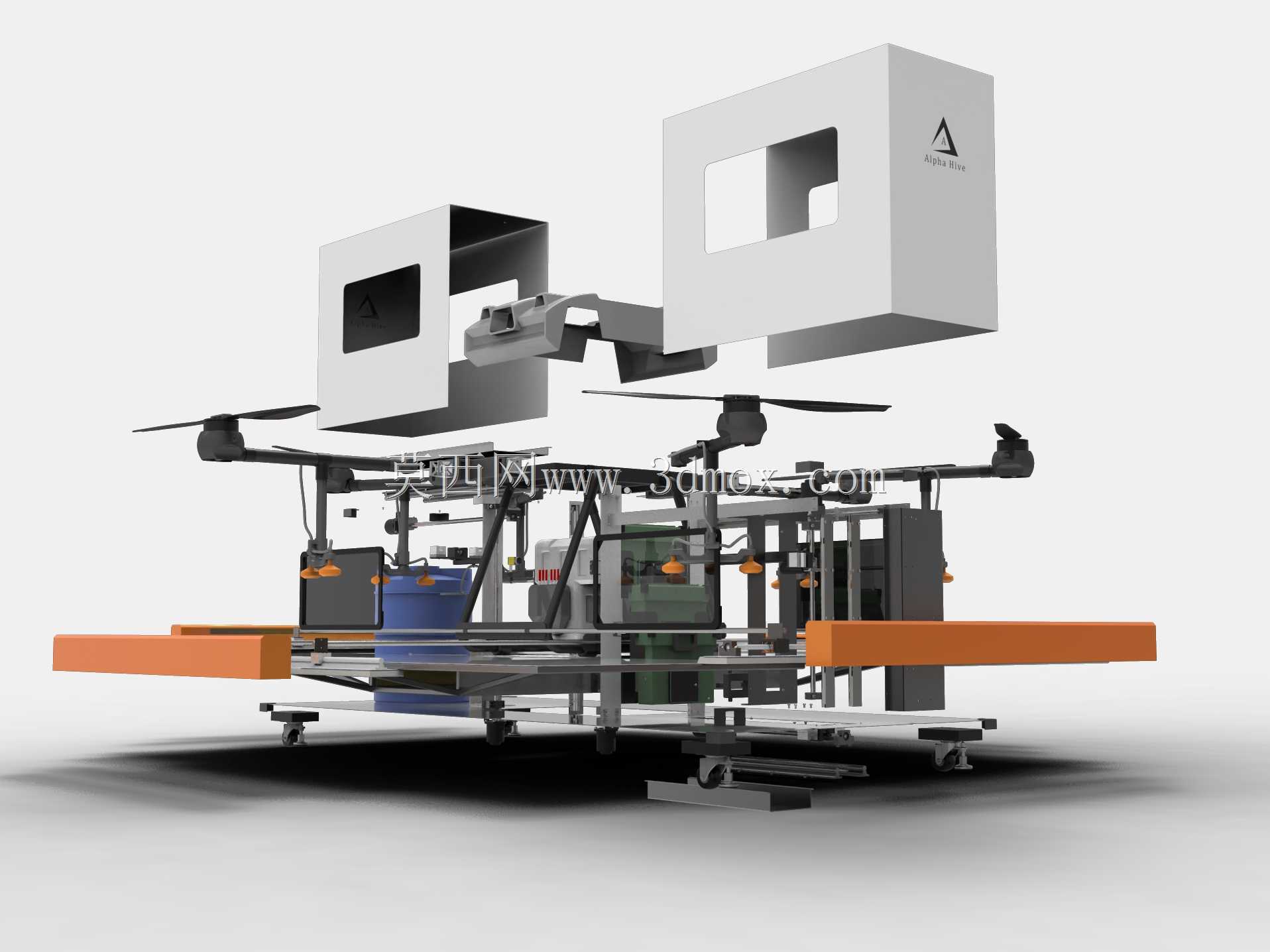

　　建模时需要把无人机与平台作为一个联动系统检查，而不是分别建模后简单摆放。旋翼旋转包络、机臂变形、起落架压缩量、降落冲击、电池抽拉行程、加注接头插拔行程、平台门板开启角度都应在装配环境中核对。平台顶面的标识块和黑白定位条可服务于视觉识别，实际结构中应保证图案耐污、耐磨、可更换。整体方案适合用于农业无人机自动机库、无人化植保站、智慧农场调度系统以及低空作业补给设备的前期结构验证。
