立柱式垂直水培种植循环供给装置

　　这套垂直水培装置的结构搭建，首先要兼顾室内种植场景的占地约束，常规落地布置时，整体外轮廓控制在1.2米见方的地面范围内，竖向总高度约2.1米，四周预留0.3米的检修通道即可完成布设，不管是都市农业大棚的边角区域、植物工厂的层间工位，还是科研院所的作物栽培实验室，都能直接适配，不需要额外改动场地地面承重——整套装置满液运行总重不到180kg，普通混凝土地面甚至加固后的商用环氧地坪都能承载。

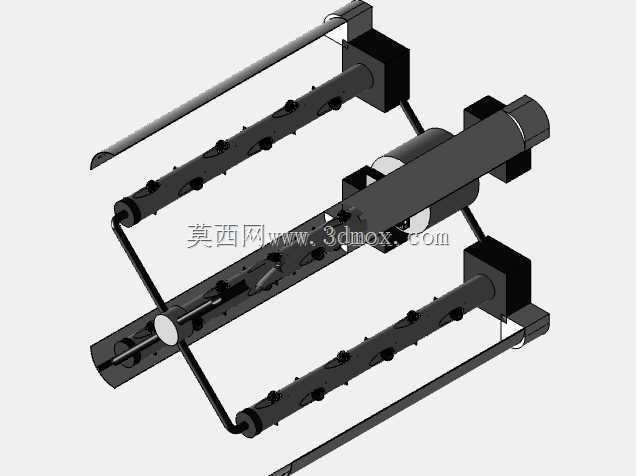

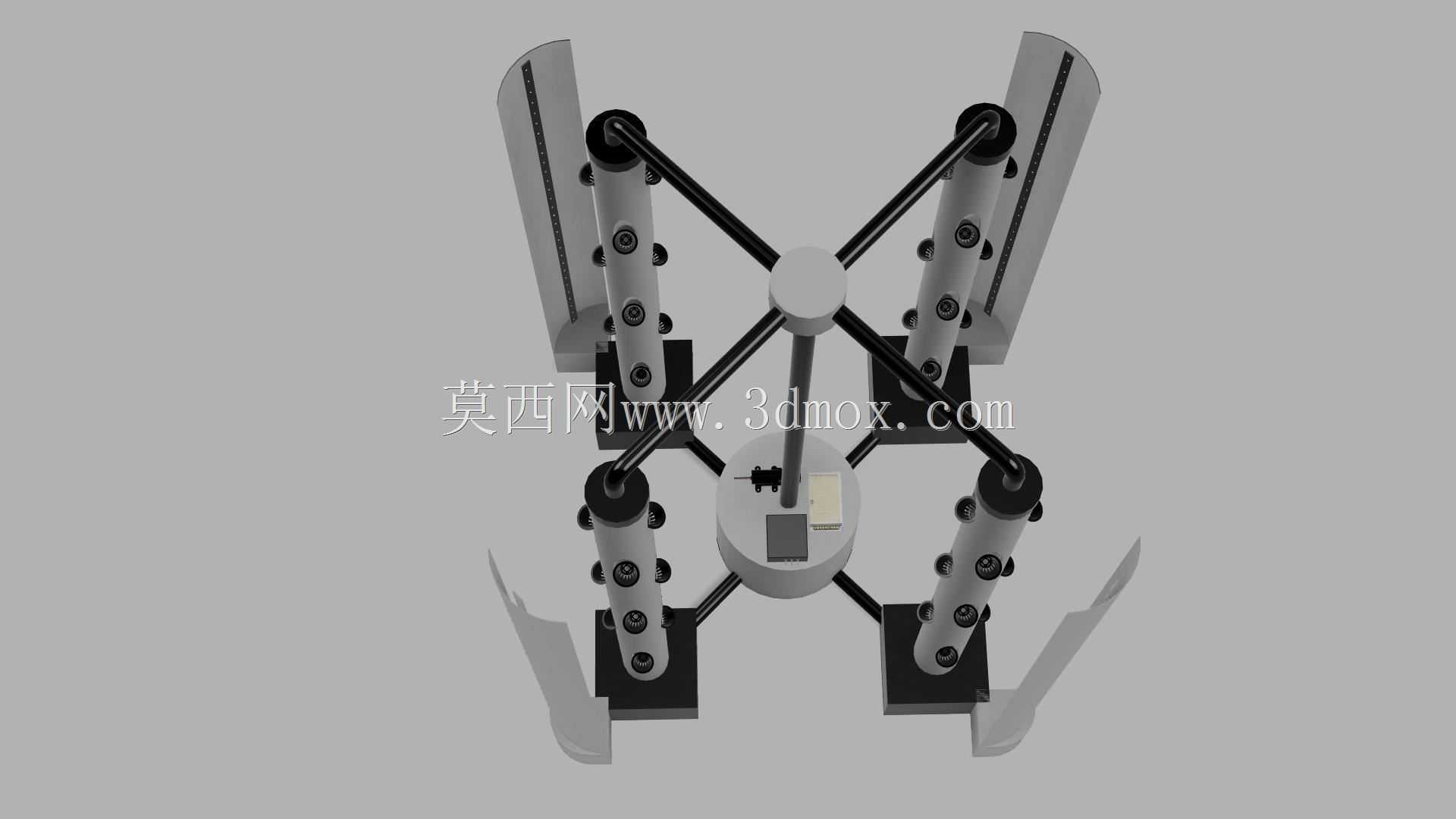

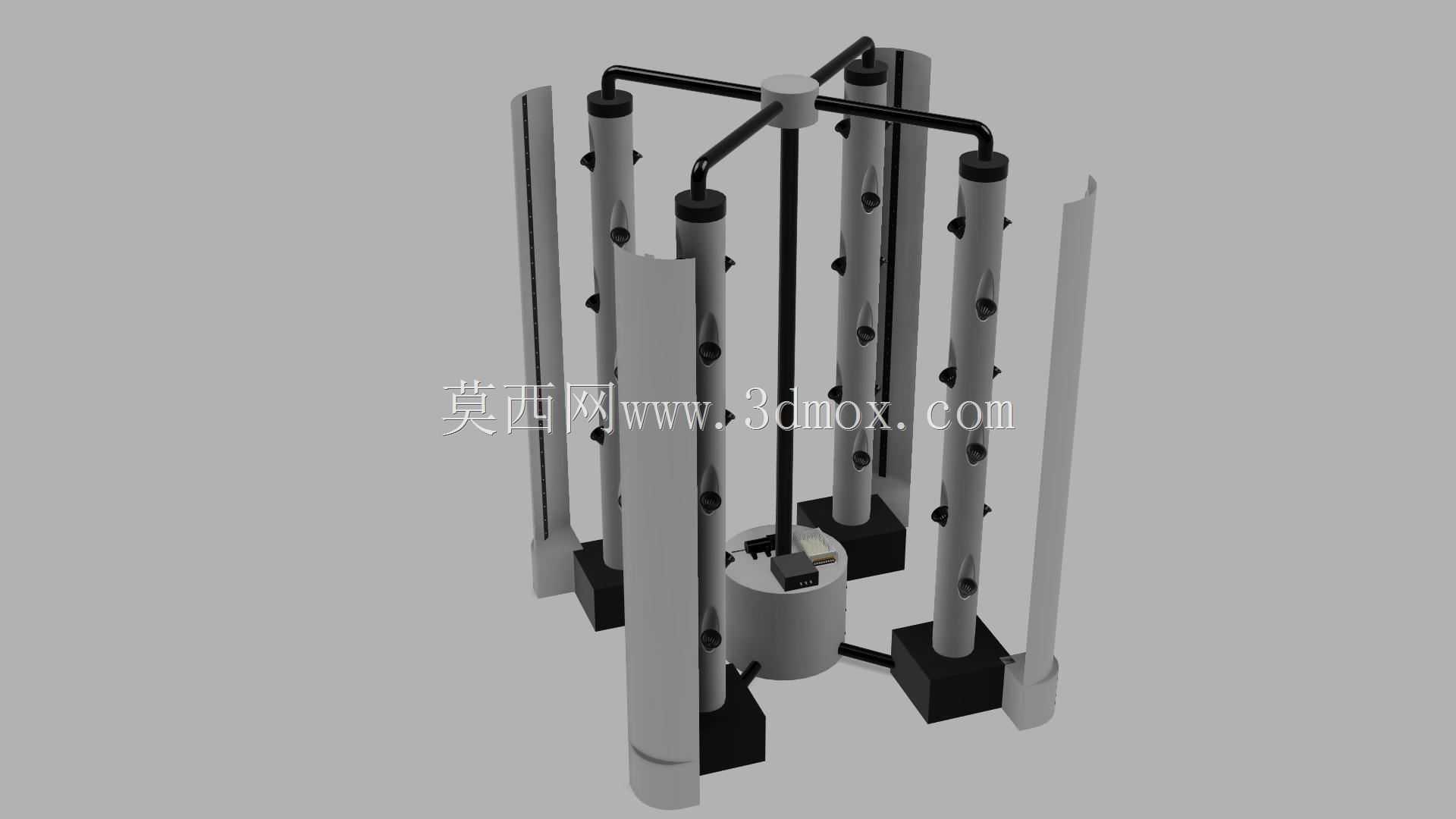

　　从管路布局的设计逻辑来看，四根竖向栽培立柱呈矩形阵列排布，每根立柱侧壁等距开设定植孔，作物根系直接伸入立柱内部的流道空间，不需要额外填充岩棉、椰糠这类固体基质，能大幅减少基质携带病虫卵的风险。顶部的黑色汇流管路采用硬管折弯加快接接头的形式，把四根立柱的顶端供液口串联在一起，管路走向避开了立柱正面的定植操作面，后期人员插拔定植篮、采收作物的时候不会被管路磕碰。底部中央设置储液罐，罐体容积匹配整套系统的循环总流量，罐体内置液位容纳腔，多余的回流营养液全部靠重力汇入罐内，不需要在每根立柱底部单独设置回水管路，既减少了管路接头数量，也降低了后期跑冒滴漏的概率。

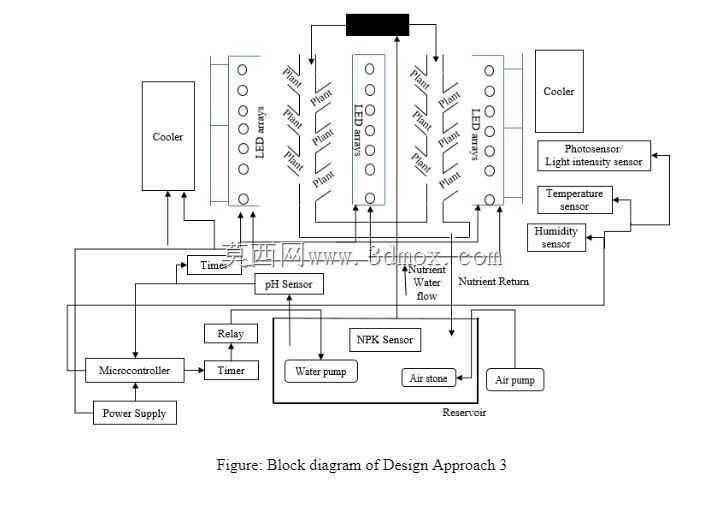

　　功能实现层面，供液动力由储液罐旁的水泵提供，营养液从罐内加压后输送到顶部汇流管，再均匀分配到每根立柱的内腔，液流沿着立柱内壁缓慢向下流淌，全程浸润作物根系，不会出现深水浸泡导致根系缺氧烂根的问题。流道末端的回流口直接对接储液罐，形成完整的闭式循环，整套系统的耗水量只有传统土培种植的5%左右，水资源重复利用率极高。现场配套的EC传感器和pH传感器可以直接插入储液罐的检测工位，实时监测营养液的电导率与酸碱度，当肥力浓度偏离作物生长阈值时，配套的注肥计量部件会自动补充浓缩母液，酸碱度异常时也能联动酸碱调节补液单元，不需要人工频繁取样检测。

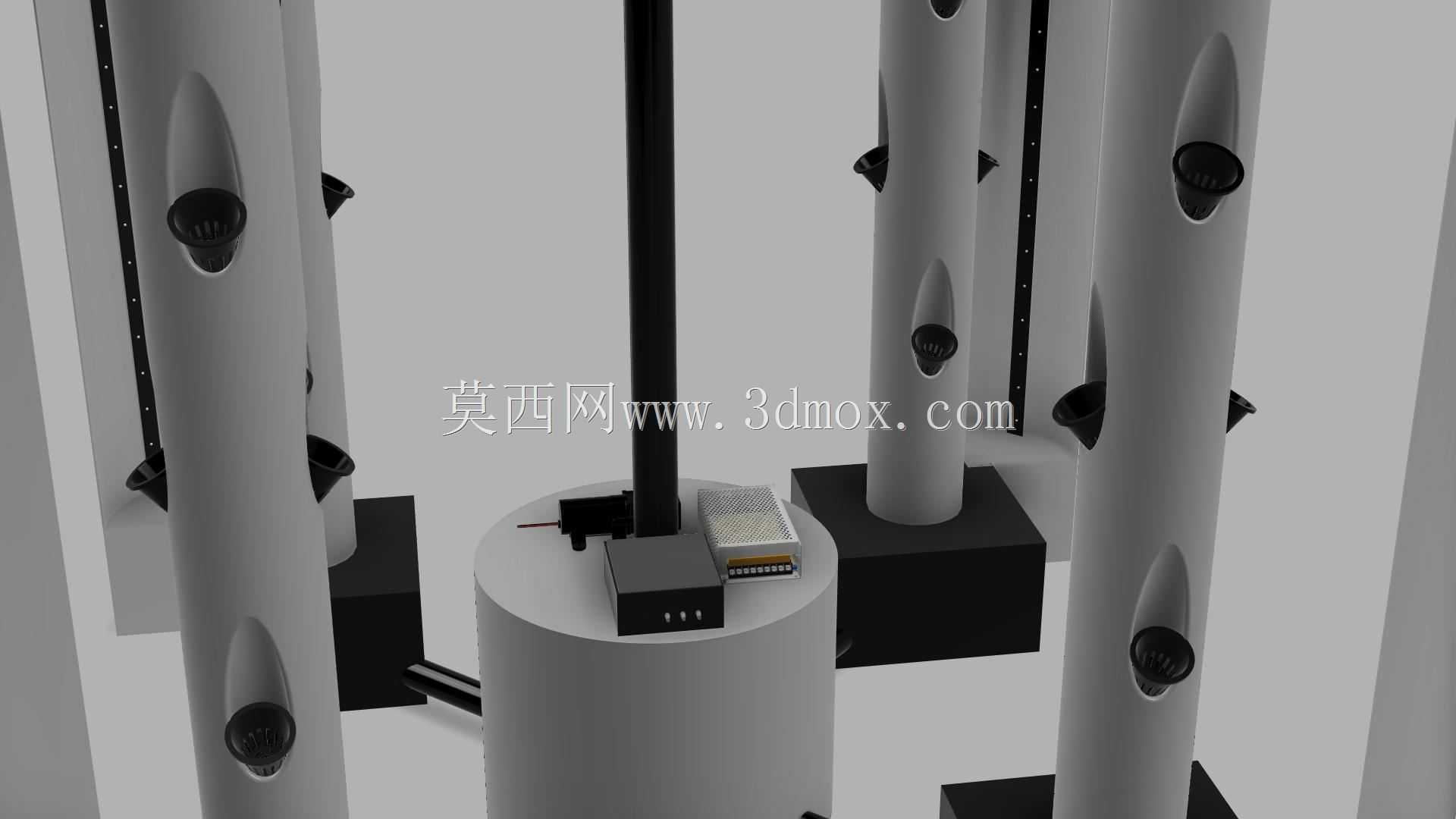

　　环境适配的设计细节上，立柱外侧预留了生长灯的安装卡位，竖向排布的LED补光灯可以顺着立柱高度方向调整照射角度，保证每一层定植孔位的作物都能接收到均匀的光合有效辐射，不会因为上层作物叶片遮挡导致下层植株徒长。装置的电气控制元件集中布置在储液罐旁的安装位，继电器、定时控制器、供电模块都做了防溅水防护，哪怕栽培过程中少量营养液溅出，也不会出现电气短路故障。立柱底部的黑色配重底座采用加宽支撑脚设计，四个支撑脚分别落在矩形布局的四个角点，支撑跨距接近0.9米，即使整套装置在运行过程中出现管路水流脉动，整体重心也始终保持在支撑面范围内，不会发生侧翻。

　　建模过程中需要重点核对的装配边界包括：顶部汇流管的折弯半径要保证管内流道无突变死角，避免营养液残留形成藻类淤积；立柱之间的连接法兰端面要预留密封垫的安装槽位，保证立柱内腔处于半封闭状态，减少营养液与空气的无效接触，降低杂菌落入循环液的概率；储液罐的顶部开口要和水泵、回流管路的安装位完全匹配，罐体侧壁预留的传感器安装孔螺纹规格要和常用的工业检测探头统一，方便后期运维更换配件。装置的所有过流部件都采用耐腐蚀的工程塑料或者包覆防腐层的金属材质，长期接触含肥料的弱酸性营养液也不会出现锈蚀析出杂质的问题，整套结构没有复杂的精密传动部件，日常维护只需要定期清理储液罐底部的少量沉积杂质、检查管路接头的密封状态即可，运维门槛极低，非常适合规模化连片部署的垂直种植场景。
