多参数土壤集成检测探针结构

　　这套土壤集成检测探针的三维结构，面向设施农业、田间墒情监测、园林养护、科研试验田以及智慧灌溉系统的硬件集成需求。现场使用时，探针直接插入作物根区土层，持续采集土壤环境数据，为灌溉决策、施肥配比、盐碱地改良和温室环境调控提供底层依据。

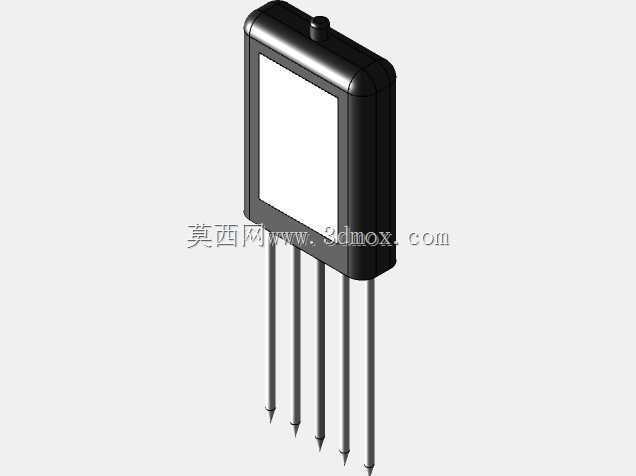

　　结构上最显眼的是前端五根平行金属针。针体采用细长圆柱过渡到尖端的形式，目的不是单纯追求外观，而是降低插入紧实土壤时的阻力。多针并列布置可以让不同敏感元件在相近土体内完成测量，避免单点取样带来的偏差；针间留有固定间距，既能保证电场和温湿信号的有效作用范围，也能减少相邻探针在插拔过程中夹带土块、互相剐蹭的风险。针体根部与黑色壳体之间做了密封过渡，长期埋设在潮湿土壤中时，水汽、肥料溶液和泥沙不能沿装配缝隙进入内部电路。

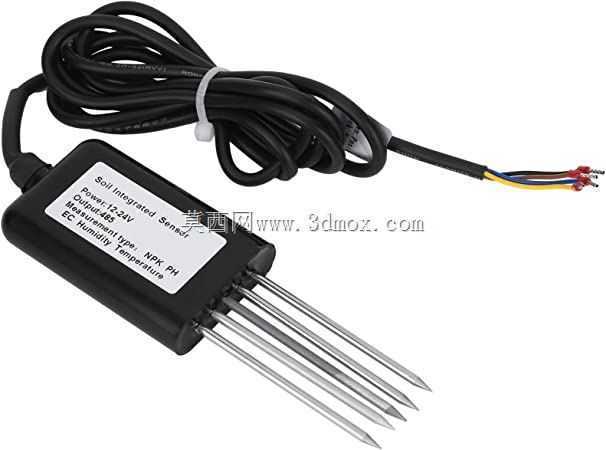

　　主机壳体采用圆角矩形块体，外壳表面平整，标签区域预留充分，可标注供电、输出、测量参数和接线信息。壳体一侧引出耐弯折电缆，线缆根部做应力释放处理，探针从土中取出、移动或临时悬挂时，拉力不会直接传递到内部焊点。线缆末端分出多色芯线，便于现场按照电源、通信总线和接地进行接线。对于结构设计人员来说，这部分需要重点核对电缆最小弯曲半径、出线方向以及与灌溉支架、立杆设备箱之间的干涉关系。

　　该检测单元将多项土壤参数集中在同一探头内完成，涵盖氮磷钾养分、酸碱度、温度、湿度和电导率等信号，输出采用工业现场常见的RS485总线方式。与分散式单参数探头相比，集成式探针减少了田间开孔数量，也降低了多套设备分别布线、分别供电带来的安装复杂度。供电范围覆盖12至24V直流，能够直接接入农田控制柜、太阳能监测节点或温室自动化系统。

　　从安装边界看，三维建模时不能只建立可见外壳，还要把探针有效插入深度、针尖间距、线缆自然弯曲状态和接线端散开尺寸表达清楚。竖直插装是最常见方式，探针应避开石块、硬质根系和地膜压实层；若用于固定监测站，可在壳体外侧增加抱箍或固定卡，将线缆沿立杆绑扎，避免农机作业时拉扯。水平埋设于特定土层时，则需要根据根区深度调整位置，并保证针体周围土壤回填密实，不能留下大孔隙，否则湿度和电导率读数会失真。

　　在整机配套中，这类探头通常与数据采集器、电磁阀、气象站和云平台共同构成智慧农业节点。设计人员进行设备布置时，应把探针视为既受机械插拔载荷、又长期接触腐蚀介质的部件。外壳材料需要兼顾绝缘性和耐候性，金属针体则要考虑导电、耐腐蚀和机械强度之间的平衡。模型中保留的线缆束扎形态，也提示了包装运输和现场更换时的实际状态：成圈电缆可以减少占用空间，扎带位置靠近出线端，能够保护接头并方便施工人员展开布线。

　　整体来看，该结构把敏感探针、密封壳体、信号电缆和接线端整合为一个可直接插入土壤的检测部件。它的价值不只在于测量功能集中，还在于通过多针形态、圆角壳体、出线保护和总线接线，适应农田、温室、苗圃等复杂现场，为后续结构校核、安装支架设计和监测设备选型提供明确的三维参照。
