电容式土壤湿度检测探针传感模块

　　在设施农业墒情监测、盆栽自动浇灌、校园机器人竞赛以及小型户外环境采集节点里，土壤水分的获取往往不是靠实验室级仪表，而是依赖一块能够长期插入基质、输出可被主控板读取信号的探测板。电容式土壤湿度传感器v1.2正是围绕这种现场需求展开的结构件与电路板一体化设计，它避开了早期电阻式探头易电解、易腐蚀的问题，把感测区域做成宽幅覆铜平面，通过介质介电常数变化来反映含水状态。

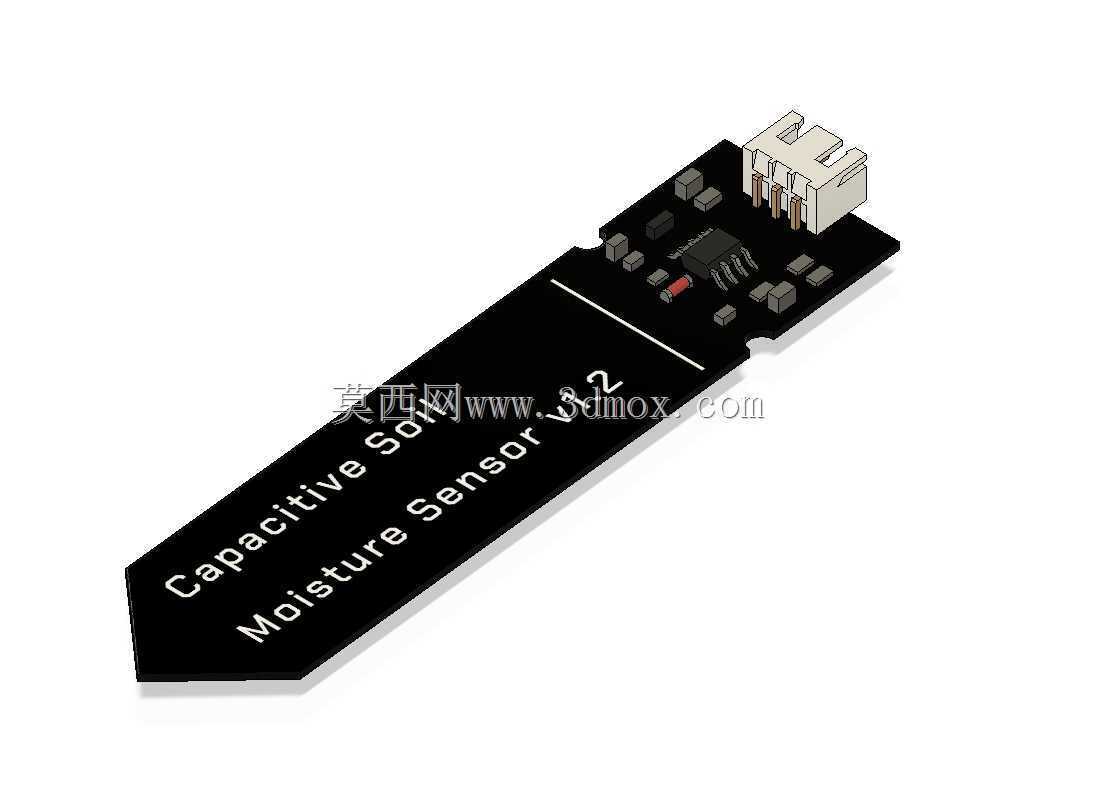

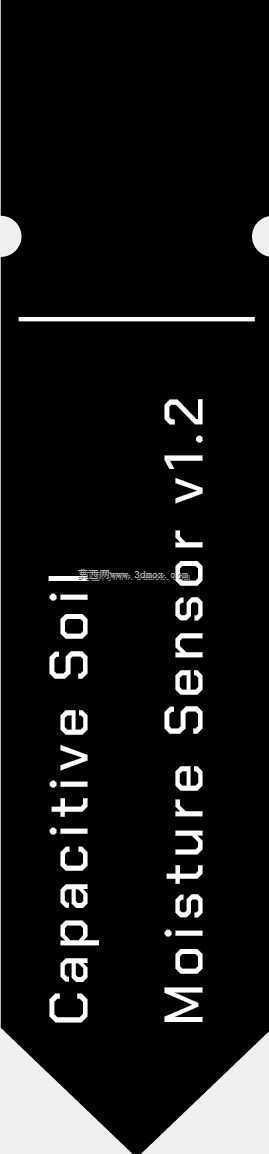

　　从整机布置看，产品由细长探测段、中部电子元件区和顶端接口区三部分组成。下端采用斜切尖形轮廓，插入泥炭、椰糠、园土或沙质基质时阻力较小，尖部过渡边没有明显台阶，拔出时也不容易夹带大块泥土。探测段表面为黑色阻焊覆盖，铜层并不直接暴露，这使得盐分、水肥溶液和潮湿土壤对电极的电化学侵蚀被显著削弱；板面印有的“Capacitive Soil Moisture Sensor”字样沿长轴排布，现场接线时即使探头插入较深，也能快速辨认插入方向和版本信息。

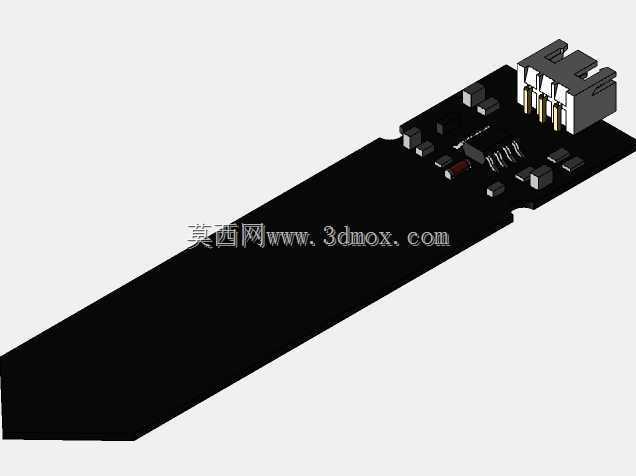

　　中部电路区集中布置信号调理元件，贴片电阻、电容沿板边紧凑排列，核心芯片位于靠近接口的一侧。这样的排布有两个实际考虑：一是把敏感器件尽量远离长期潮湿的探针末端，降低土壤温差和冷凝水对采样稳定性的影响；二是让电源、地和模拟输出走线短而明确，减少长探针带来的寄生耦合。板上还设有小型指示与调节元件，便于在标定阶段对输出范围进行微调。顶端采用白色插接座，针脚定义清晰，配合常见杜邦线即可完成供电、接地和模拟信号连接，不需要焊接也能快速搭建试验回路。

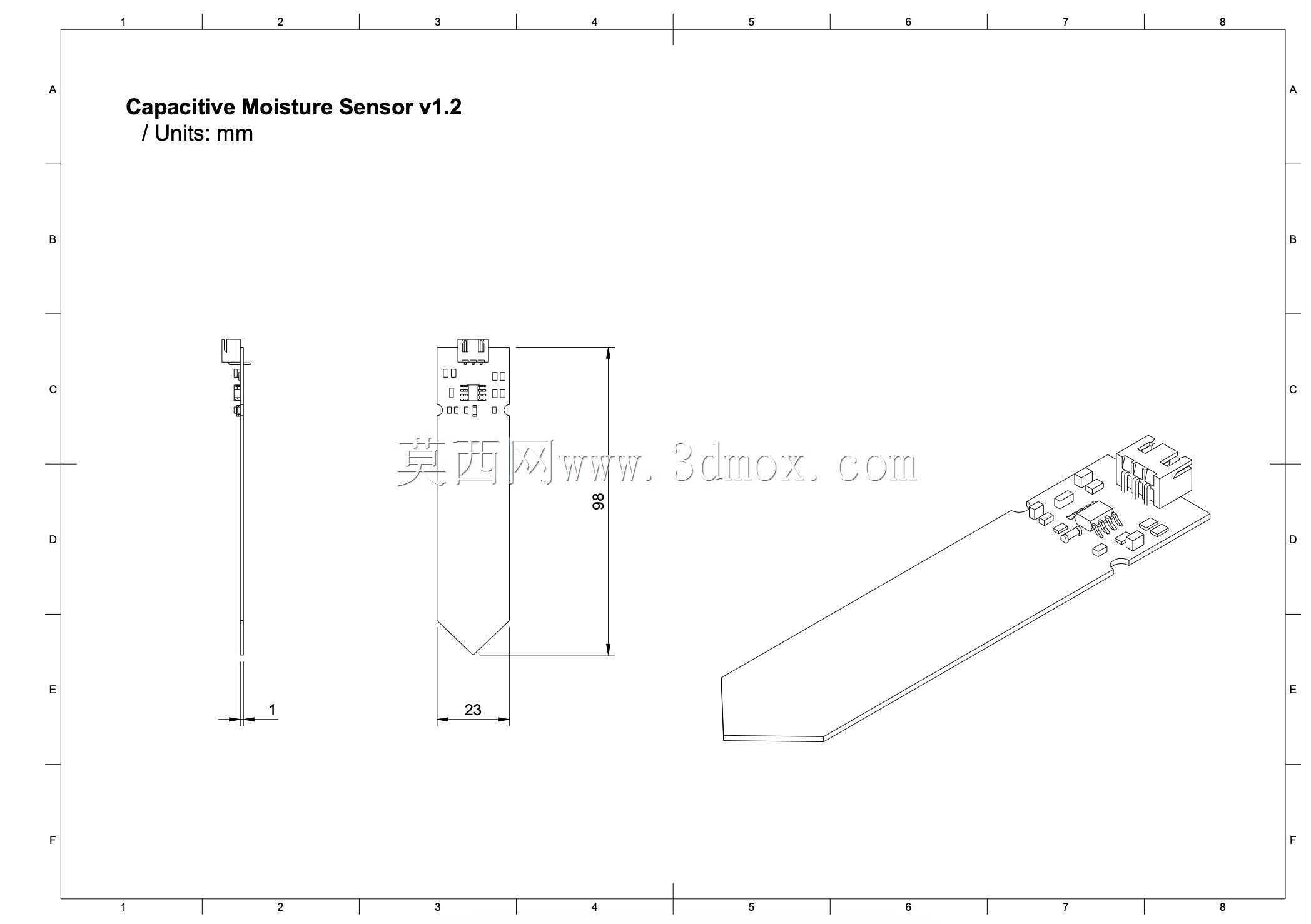

　　结构建模时需要重点把握板厚、元件高度和插头外轮廓之间的关系。探针主体为狭长薄板，宽度控制在适合手持插入的范围内，长度则覆盖花盆表层到根区的常见深度；顶端插座向上凸起，是整机最高的部位，三维布置中应在其上方保留插拔手指空间和线束弯曲半径。若将该模块装入灌溉控制盒，建议在板体进入土壤的位置设置限位台阶或橡胶挡圈，使电子元件区始终处于土面以上，避免积水漫过焊盘。多探头并排使用时，板与板之间应留出适当间距，减少相邻电容场互相干扰；靠近金属支架或湿润箱壁安装时，也需要保持侧向间隙，否则空载读数会发生偏移。

　　在功能层面，该模块把土壤含水状态转化为连续模拟电压，适配常见单片机的ADC采集端口。干燥空气、干燥基质和充分浇水后的输出差异明显，软件上可通过多点采样、均值滤波和阈值判据来控制水泵或电磁阀。相较于开关式浮球或简单电阻探针，它更适合需要趋势判断的场景，例如温室育苗床的分区灌溉、阳台种植箱的缺水提醒、机器人巡线任务中的环境感知，以及教学实验中对土壤介电特性的演示。

　　三维设计评审时，不能只把它当作一块平面PCB。探针尖端的插入角度、板边倒角、插座防反插特征、焊点最高轮廓以及线束出线方向，都会影响最终安装。外露板体在土面以上的部分应避免与金属件直接贴合；固定方式可采用塑料卡夹、扎带或三维打印支架，尽量不要在感测区附近形成大面积导电遮挡。若用于长期户外节点，还可在电子区增加涂覆层或小型护罩，而探测段保留原有电容耦合面，这样既能提升耐候性，又不会牺牲湿度响应。整体来看，该模块结构简单、安装边界明确，适合在小型自动化灌溉和环境采集系统中作为前端感知部件使用。
