在输送线、农业机械、食品包装设备以及小型风机传动布局里,轴端支承往往不适合采用整体铸造的立式轴承座,尤其是机架侧板为薄钢板、铝型材框架或者需要从外侧贴板安装的场合,方形法兰式带座轴承能够直接用四颗螺栓把支承单元固定在安装面板上,省去了焊接支座、加工轴承孔的工序。UCF205这一类方形座外球面轴承单元,内孔适配25mm左右的传动轴,属于轻型到中型载荷工况下非常常见的轴系支承件。
从结构上看,它由方形铸造轴承座与外球面球轴承两部分组合而成。座体四个角带有沉头安装孔,螺栓从座体外侧穿入后锁紧在机架面板上,安装面与被支承轴的轴线保持垂直。座体中央容纳轴承外圈的球面腔,与外球面轴承的外圆弧面形成球面配合,这一设计允许轴承内圈相对座体产生一定角度偏转,当焊接机架存在平面度误差、长轴跨距较大出现挠曲,或者两根传动轴同轴度难以严格保证时,支承单元可以自动补偿少量角度偏差,避免轴承滚道受到附加边缘载荷,降低早期点蚀与卡滞风险。
外球面轴承部分的内圈较宽,通常通过顶丝、偏心套或者紧定套与传动轴实现周向固定,本规格对应常见的顶丝锁紧形式,在内圈侧面设置两颗紧固螺钉,装配时将轴穿入内孔后拧紧顶丝,即可传递扭矩并限制轴向窜动。轴承两端自带密封结构,多采用橡胶密封圈与甩油环组合,能够阻挡粉尘、纤维碎屑和少量飞溅水滴进入滚道,内部预充润滑脂,在常规工况下可以长时间免维护运行,这也是它在粮食机械、物流输送、木工设备中大量使用的原因。
建模时需要重点把握几处几何关系。首先是方形座体的外轮廓与四角安装孔的位置度,四个安装孔关于中心轴承孔呈对称分布,孔位间距决定了它能否直接替换同型号标准座;沉孔深度要保证螺栓头完全沉入座体表面,不凸出影响外侧防护。其次是中央球面腔的直径与球面半径,球面腔并非完整圆柱孔,而是与轴承外圈球面匹配的凹球面,建模时可通过旋转切除生成腔体内型,再处理座体两侧的加强过渡圆角。座体背部与安装面板贴合的基准面需要保证平面度,正面围绕轴承外圈的凸台起到定位与防护作用,凸台外径略大于轴承外圈,形成挡边。

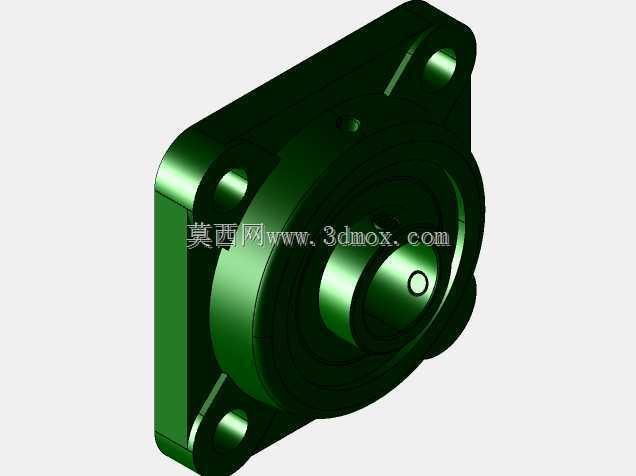

轴承本体部分,外圈外表面为球面,内圈内孔为光孔并延伸出两侧密封位,滚道位于内外圈之间,保持架均匀分隔钢球。渲染图中呈现的绿色外观多为轴承座常见的喷漆或喷塑处理,实际产品也有蓝黑等涂装,涂层主要用于铸造件防锈。外形边界方面,方形座的边长、总厚度、中心高以及安装孔孔径都随型号标准化,选型时不必重新设计座体,只需确认轴径、安装面板上的螺栓孔间距、座体背后是否有足够空间容纳轴承凸出部分,以及轴端旋转时与周边护罩的间隙。
实际装配顺序通常是先把轴承压入座体,再将整套单元从面板外侧扣合,穿入四颗螺栓预紧,随后穿入传动轴,调整轴的轴向位置后拧紧内圈顶丝,最后交叉均匀紧固安装螺栓。需要注意的是,球面调心能力有限,不能把它当作万向联轴器使用,过大的角度偏差仍会导致密封件偏磨。在两根支承座共同支撑一根长轴的布局中,应优先固定一端轴承,再轻微松开另一端座体螺栓,盘动轴确认转动灵活后再锁紧,以此释放装配应力。
这类零件的三维模型除用于整机布局干涉检查外,还常被直接调入输送机架、滚筒机、链轮传动组件中作为标准件调用,设计人员只需核对安装孔位和轴径,即可快速完成轴系支承设计,减少重复建模工作量。
