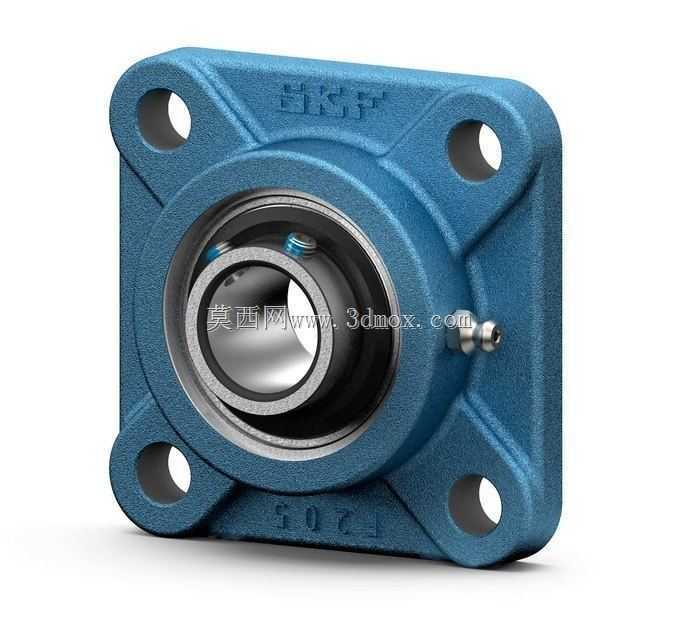

方形法兰带座外球面轴承在轻工输送线、小型风机、食品包装设备、农业机具以及各类紧凑型传动单元里十分常见,它把外球面球轴承与铸造方形座整合为一体,核心作用是为旋转轴提供径向支撑,同时允许轴在装配后存在少量角度偏差,降低机架焊接误差、长轴挠曲和安装不同心带来的附加载荷。
从实际布置看,这类部件多用于轴端或靠近墙板的支撑位置。方形座四个角均设置贯通安装孔,可直接贴装在设备立板、机架侧板或焊接支架上,不需要像立式枕形座那样额外预留底部支承面;当设备侧壁本身就是承力结构时,法兰式安装能明显缩短轴向占用空间,也便于从墙板外侧完成螺栓锁紧。对于输送带从动辊、小型搅拌轴、风机叶轮轴、链轮传动轴等场景,维护人员可以在不拆解整条轴系的情况下,从外侧观察润滑脂嘴并补充润滑,拆装效率较高。
结构上,内部外球面轴承的外圈球面与座孔球面配合,形成自动调心能力。需要注意的是,这种调心并不是用来补偿严重不对中的手段,而是为了吸收加工和装配中的小角度误差;若两支撑点同轴度偏差过大,仍会造成滚珠局部载荷集中、密封件异常磨损和温升升高。轴承内圈通常通过顶丝、偏心套或锁紧方式与轴固定,模型所对应的UCF205规格适配25mm直径轴,选型时还要核对轴的公差、旋转方向、载荷大小以及内圈固定方式是否与工况匹配。

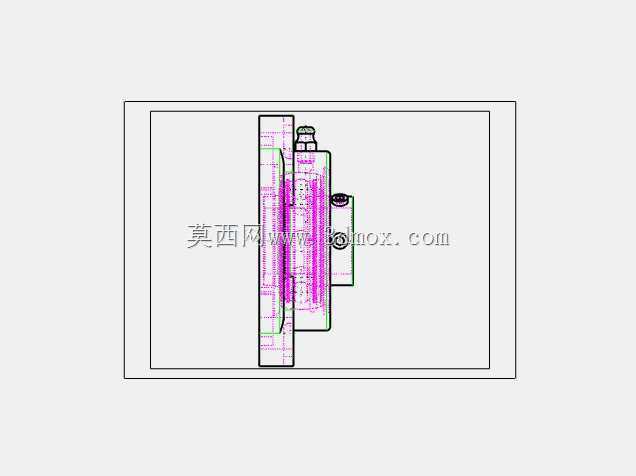

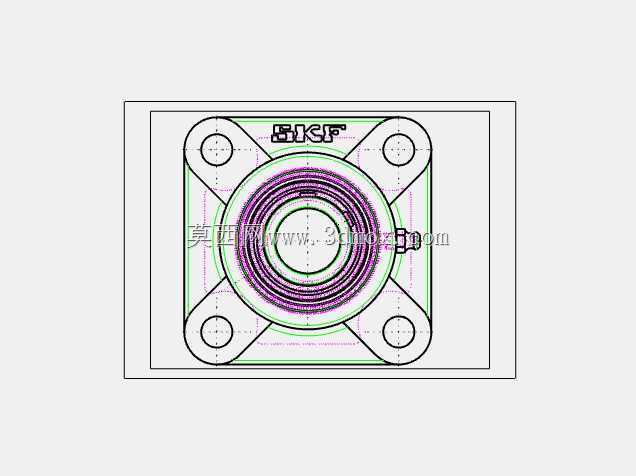

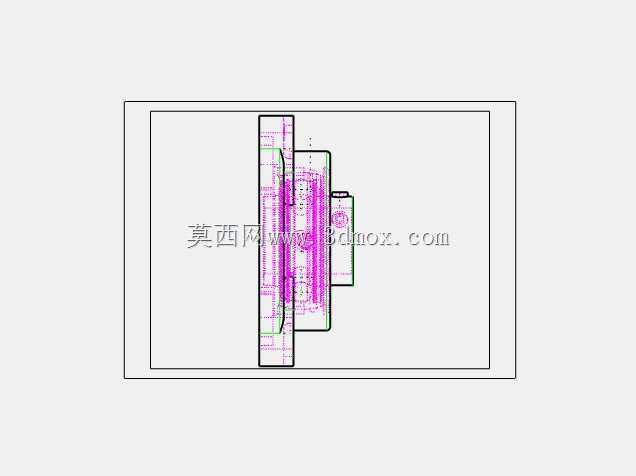

外形与安装边界方面,方形法兰座的轮廓围绕中心轴承孔对称布置,四个安装孔分布在四角,孔位间距决定了墙板开孔和螺栓布局。三维设计时不能只画出中心孔径,还应准确表达法兰总宽、总高、座体厚度、安装孔直径、孔中心距、轴承外圈凸出量、内圈宽度以及注油嘴位置。若设备外侧有护罩、链轮、皮带轮或传感器支架,注油嘴的朝向必须提前干涉检查;通常油嘴应朝向便于人工操作的一侧,并避开旋转件运动包络。

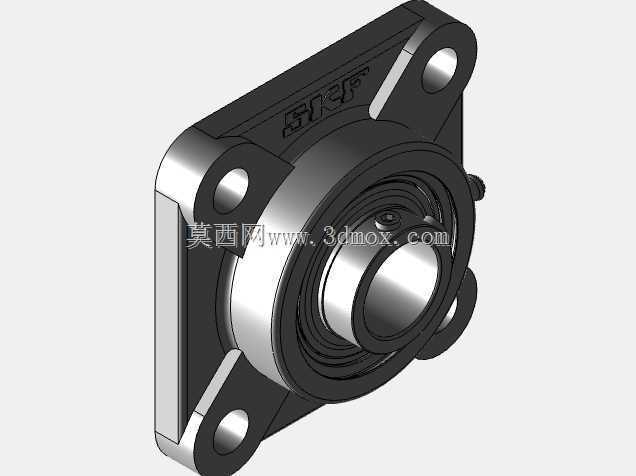

建模思路上,可将零件拆分为铸造座体、外球面轴承外圈、内圈、滚珠或保持架示意、密封盖、顶丝和润滑脂嘴几个部分。座体背部与安装面接触的区域应保持平面,四角螺栓孔周围可保留铸造圆角和加强过渡,避免在图纸中形成尖锐应力集中。轴承中心高度由法兰贴合面直接确定,因此墙板平面的平面度、螺栓孔位置度以及轴孔与安装面的垂直度,都会影响最终运转状态。
工程选型时,还要区分静载荷、动载荷和冲击载荷。带座外球面轴承更适合中等载荷、中低转速以及环境相对开放的设备;在粉尘、水汽或冲洗环境中,应关注密封形式和防锈表面处理。座体材料多为铸铁,具备较好的减振性和刚性,但安装面不能悬空受力,四个紧固点应均匀压实在刚性支撑面上。若机架薄板过薄,轴承座受载后容易产生弹性变形,表现为轴转动发紧、温升增加或螺栓松动。
在装配建模中,可先以法兰贴合面作为基准定位座体,再以轴承中心孔建立轴的轴线,随后装入轴、挡圈、链轮或带轮等关联件。这样做的好处是能够直接检查轴伸长度、皮带张紧空间和外侧维护空间。对于需要频繁更换轴承的设备,四角螺栓外侧应预留扳手操作距离;对于靠近护罩的位置,还要确认轴承座外缘与护罩之间不会因振动而摩擦。
整体来看,UCF205方形法兰带座轴承并不是复杂传动件,但它对轴系可靠性影响直接。准确的三维模型应同时体现安装接口、调心结构、润滑位置和外形包络,使结构设计人员在墙板布局、轴系校核和维护空间检查时都能直接使用,而不是仅作为外观示意。
