齿轮箱装配自动化翻转工装夹具设计

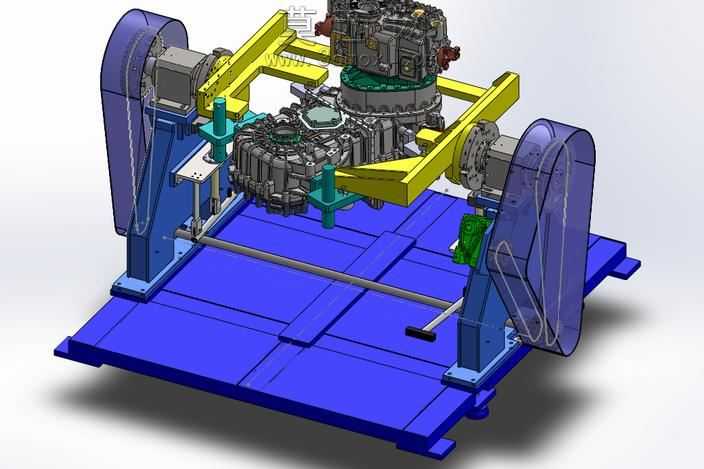

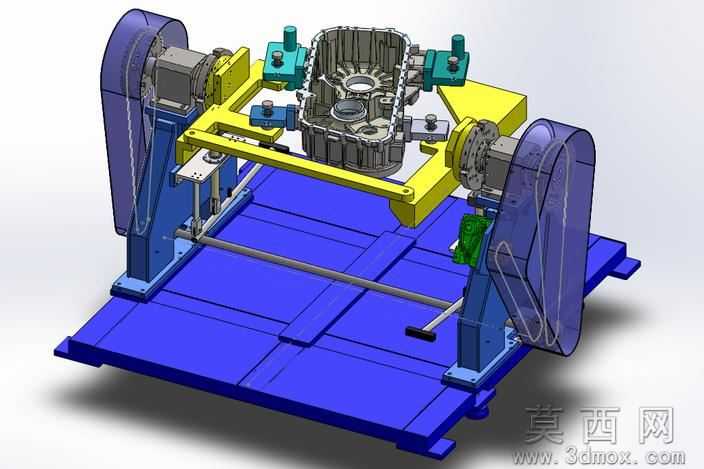

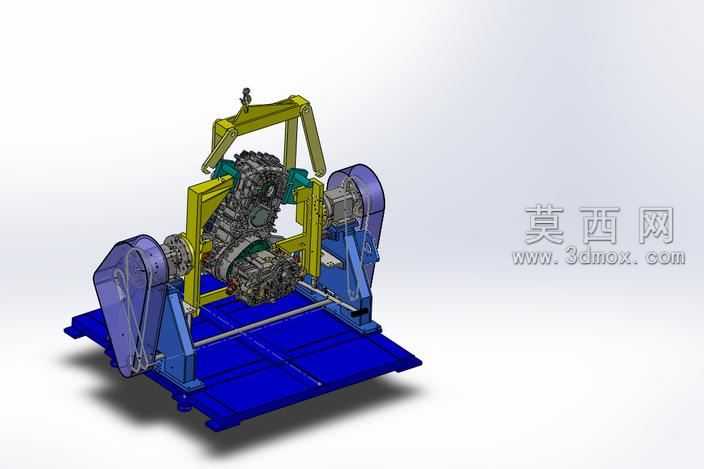

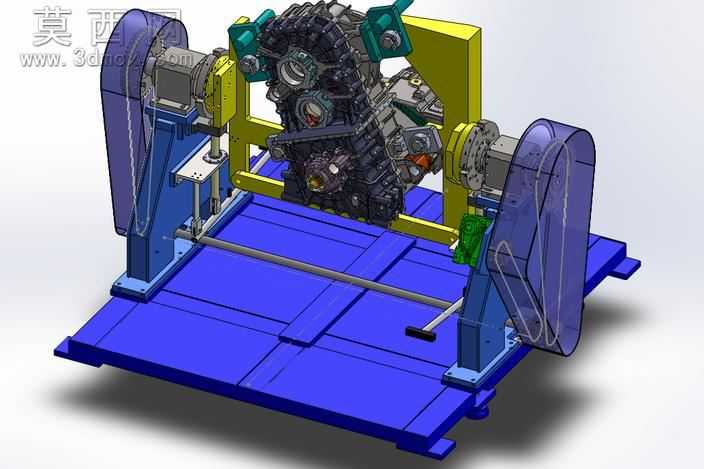

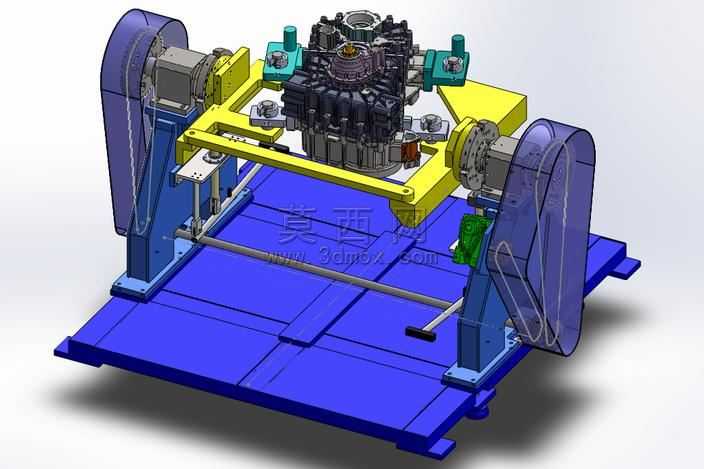

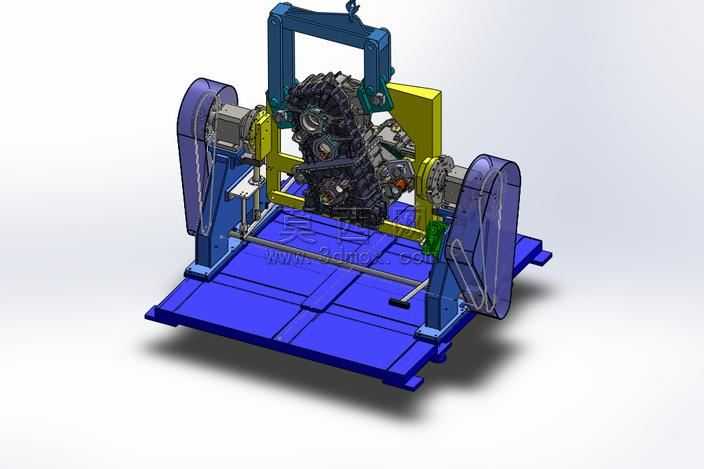

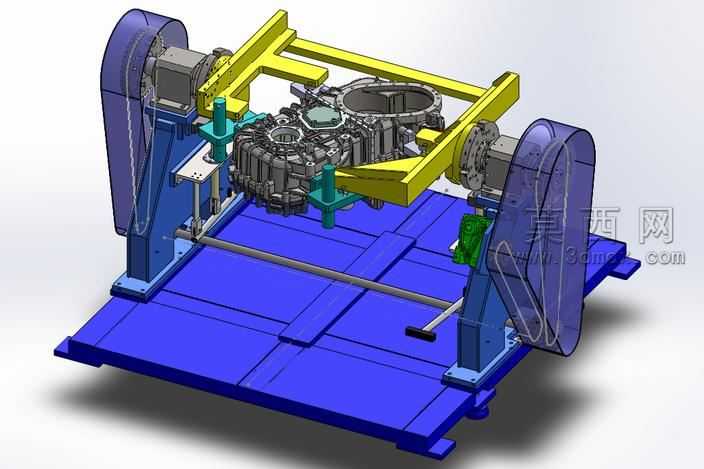

本模型为齿轮箱装配工序专用的自动化翻转夹具三维设计成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配工艺的实际需求，对每一处配合结构都做了精准的尺寸约束与干涉校验，确保各运动部件动作无卡滞、装配无错位。模型整体以厚重的方形钢板作为底部安装基座，基座表面预留了标准化的安装孔位与T型槽结构，既保证整套工装的结构刚性，也方便根据产线布局调整安装位置。基座两侧对称设置立式支撑立柱，立柱内部集成链传动翻转机构，外侧配置半透明的安全护罩，既可以直观展示内部传动结构，也能在渲染效果中体现设备的安全防护设计理念。两侧翻转架之间采用高强度黄色横梁做刚性连接，横梁上集成多组可调节的定位压头与夹紧组件，压头采用耐磨工程材质模拟，夹紧机构预留气动元件安装位，可适配不同规格齿轮箱的装夹需求，装夹时可从多个方位对齿轮箱壳体施加均匀夹紧力，避免装配过程中工件移位。模型中部搭载的齿轮箱总成做了精细化的结构还原，壳体的分型面、安装孔位、外接接口都与实际产品保持一致，可直观验证夹具与工件的适配性。整套工装还配置了手动操作杆与到位检测组件的安装位，可实现翻转角度的精准控制，满足齿轮箱不同面装配作业的角度需求。渲染阶段对不同部件赋予了差异化的材质属性：基座与支撑结构采用哑光蓝色喷塑金属材质，翻转横梁采用醒目的亮黄色工业漆材质，传动护罩采用半透明磨砂工程塑料材质，齿轮箱工件采用铸铝与黑色橡胶组合材质，通过光影渲染清晰区分各功能部件，直观展示整套工装的结构层次与功能分区。设计思路围绕降低齿轮箱装配的辅助时间、减少人工翻转作业的劳动强度展开，通过双侧同步翻转机构实现工件的任意角度停留，配合多工位可调夹紧结构，可兼容同系列多款齿轮箱产品的装配作业，有效提升装配工序的自动化程度，减少人工装卸与翻转工件的耗时，同时避免人工翻转过程中可能出现的工件磕碰、安全隐患等问题，整套结构设计紧凑，传动路径清晰，各功能模块布局合理，具备较高的实际产线应用参考价值。
