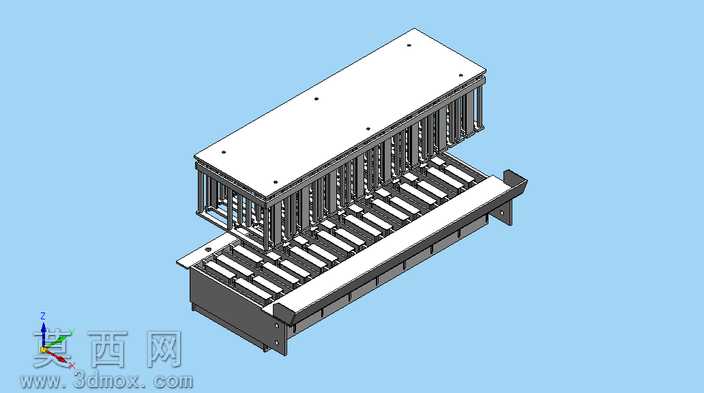

砌块成型用小型机压模具三维结构

本模型为砌块成型生产所用的小型机压模具，整体采用三维参数化建模完成，建模过程中严格遵循砌块生产的工艺尺寸要求，对模具各组成部件进行1:1等比例还原，确保各装配结构的尺寸公差符合实际生产装配要求。模型整体分为上模压合机构、下模成型腔、侧边定位导向结构、底部承托出料结构四个核心部分，上模部分设置有多组成型压头，压头排布与下模型腔一一对应，压头与模架之间采用可拆卸式连接结构，方便后续根据砌块规格更换对应压头，压头表面做平整化处理，保证压制后砌块表面的平整度。下模部分为阵列排布的成型型腔，型腔侧壁做拔模斜度设计，避免砌块脱模时出现卡滞、边角破损的问题，型腔之间设置有加强筋结构，提升模腔在反复压制过程中的结构强度，避免长期受压出现型腔变形的问题。模架整体采用型钢焊接框架结构建模，框架连接处做圆角过渡处理，减少应力集中点，导向部分设置有四组垂直导向柱，导向柱与上模架的导套做间隙配合设计，保证上模下压过程中运动轨迹垂直，不会出现偏磨、压头错位的问题。底部承托结构设置有可滑动的出料托板，托板与下模架之间采用滑轨连接，托板表面做耐磨材质的材质赋予，模拟实际生产中耐磨钢板的使用特性，托板侧边设置有限位挡块，保证托板送料、出料位置精准。建模过程中对所有连接螺栓、定位销等标准件做简化建模处理，既保证整体装配关系完整清晰，又避免模型过于冗余影响查看效率，渲染阶段采用金属哑光材质赋予模架主体，成型腔部分做轻微金属反光处理，背景采用纯色浅蓝底色突出模具主体结构，各部件之间通过不同深浅的灰度材质做区分，方便快速识别上下模、导向结构、出料结构的边界。设计思路围绕小型砌块生产的高效、耐用需求展开，在保证模具成型精度的前提下，尽可能简化非必要的复杂结构，降低模具加工制造的难度，同时预留了易损件的更换空间，符合小型砌块生产设备的低成本、易维护的使用需求，整体结构装配逻辑清晰，可直接用于模具结构参考、生产工艺讲解以及相关设备的方案设计参考。
