椰浆块压榨液压整机结构设计

　　该套设备面向热带椰制品加工产线的椰浆脱水压块工序，整体采用龙门框架式主机搭配分体落地液压动力站的布局形式，适配印尼东爪哇地区中小型椰制品加工厂的车间工况。老款同功能压榨设备单次作业仅可完成1块椰浆坯料的压制成型，产线节拍慢、人工上下料等待时间长，本机型在压腔工位做了扩容排布，单次施压循环可同步完成4块椰浆块的压榨脱水，直接将单工位产出效率提升至原有设备的4倍，匹配前端椰肉粉碎、蒸炒工序的连续出料节奏，减少半成品在工位间的堆存等待。

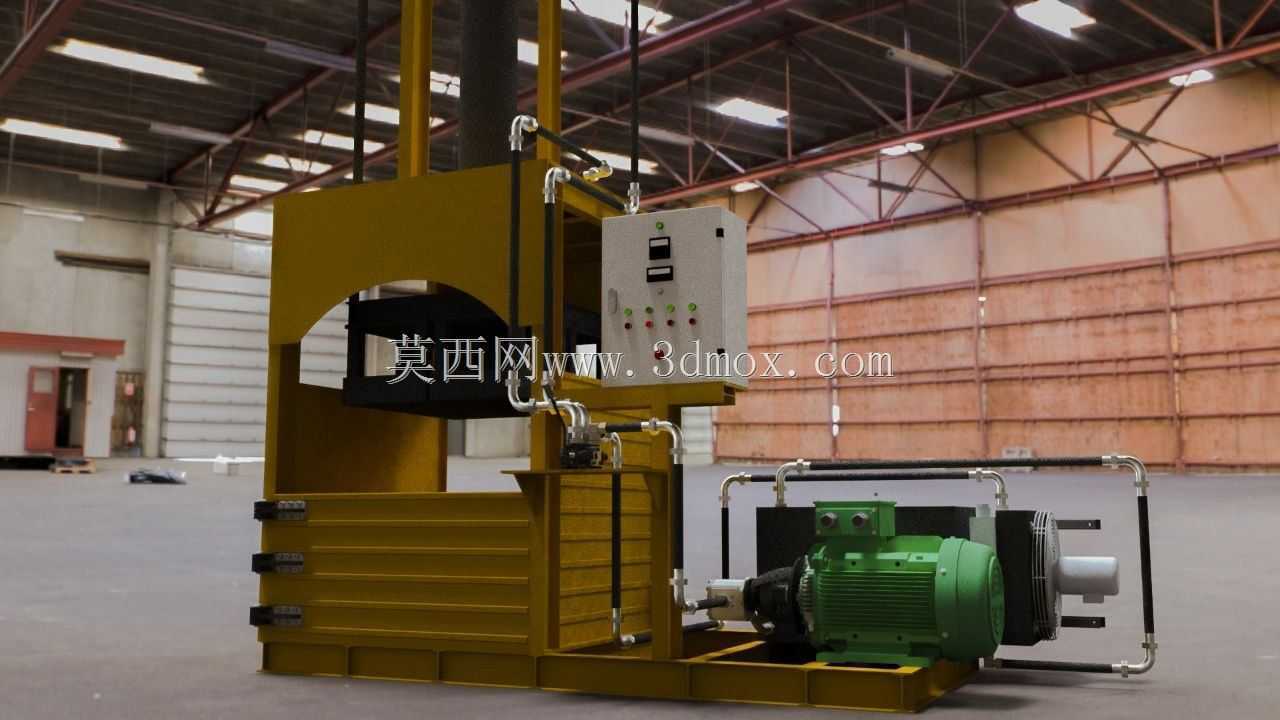

　　从整机结构拆分来看，主机部分采用厚钢板焊接成型的C型开口龙门架，立柱与上下横梁通过坡口焊接后做整体去应力退火处理，规避长期满载荷施压下的机架焊接残余应力变形，开口朝向操作人员的一侧预留足够的上下料操作空间，压腔内部设置4组独立的模腔定位槽，槽位间距匹配人工放料、取料的操作手臂活动范围，相邻模腔之间设置加强筋板分散压头传递的局部载荷，避免压腔底板出现局部凹陷。施压执行元件为垂直安装在龙门上横梁的重型液压油缸，油缸活塞杆端部连接整体式压头板，压头板下表面对应4个模腔位置加工出定位止口，可快速更换不同尺寸规格的压块模套，适配不同成品椰浆块的重量、尺寸需求。

　　液压动力站独立布置在主机侧方的地面基础上，站体底座采用型钢焊接框架，主驱动为卧式安装的三相异步电动机，电机输出端通过弹性联轴器连接高压柱塞泵，泵组出油侧依次配置溢流阀、电磁换向阀、节流阀、压力传感器组件，管路采用无缝钢管折弯成型，接头处采用高压液压软管过渡，抵消主机施压过程中产生的微振动对管路密封面的冲击。油箱侧面集成液位计、油温检测探头与空气滤清器，油箱容积按泵组每分钟流量的3~4倍配置，保证连续压榨作业时液压油的散热与杂质沉淀空间。电气控制箱挂装在龙门机架的侧立面上，箱体面板布置启动、停止、急停按钮，以及压力数显表、模式选择旋钮，箱体内部预留PLC安装位与接线端子排，支持后续接入产线自动上下料机构的信号交互，实现手动、半自动两种作业模式切换：手动模式下操作人员可单独控制油缸升降、压力保压时长，适配新品试生产的参数调试；半自动模式下放入坯料后按下启动按钮，设备自动完成快进、工进施压、保压脱水、泄压回程的全流程动作，降低操作人员的劳动强度。

　　安装边界层面，整机主机的地面投影尺寸适配常规中小型加工车间的通道宽度，设备就位时需在地面浇筑厚度不小于200mm的混凝土地基，地脚螺栓孔位对应机架底座的预留安装孔，二次灌浆固化后再完成整机水平校准，液压站与主机之间的管路走线预留0.8m以上的检修通道，控制箱的操作面距离操作人员站位的距离控制在0.5~0.7m，符合车间人机工程操作要求。设备施压过程中椰浆块析出的水分通过压腔底部的导流槽汇集到侧边的集水托盘，可直接对接车间的废水收集管路，避免压榨废液在车间地面漫流。整套结构的三维建模完整还原了焊接机架的板厚搭接关系、液压管路的走向折弯半径、电气元件的安装位置，既可以作为设备生产加工的下料、焊接、装配指导依据，也可用于椰制品加工企业的产线规划阶段做工位布局、占地尺寸校核，针对高湿度、高盐分的沿海加工车间环境，机架外表面做重防腐防锈涂装，液压管路接头采用不锈钢材质，降低长期使用过程中的锈蚀概率，保障设备在湿热工况下的长期运行稳定性。
