立式四柱液压生物质压制成型设备

　　这套立式四柱结构的液压压制成型装备，核心面向农林废弃物资源化处理场景，在生物质燃料加工厂、秸秆综合利用车间、中小型散料压块生产线上承担压实成型工序，可将锯末、稻壳、椰壳碎料等松散低密度生物质原料，压制成密度均匀、外形规整的致密煤球状型煤，方便后续转运、仓储与燃烧使用，也可适配同类散状物料的冷压成型需求。

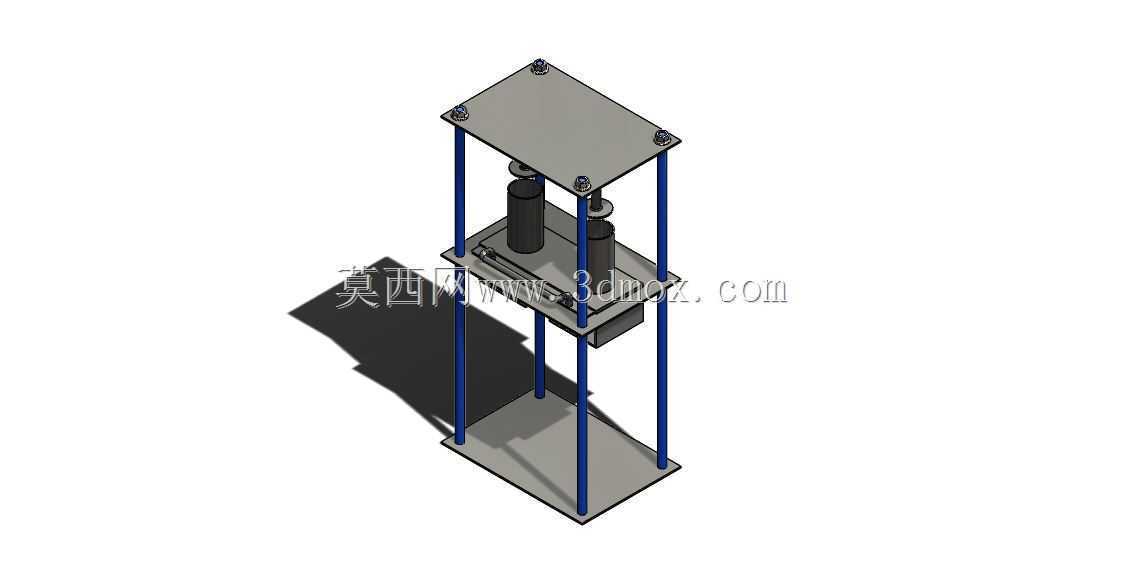

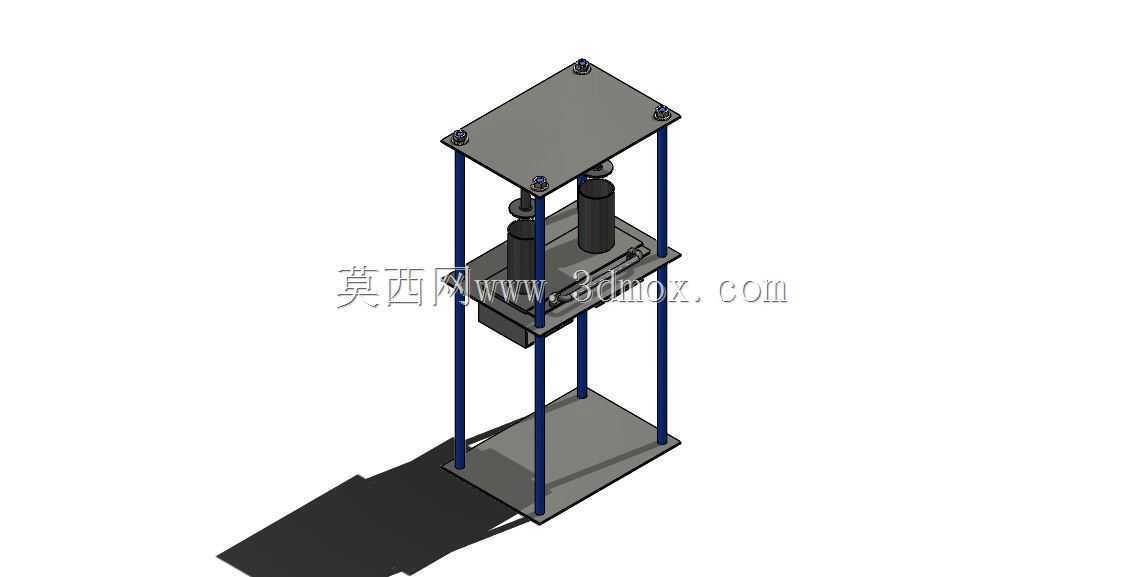

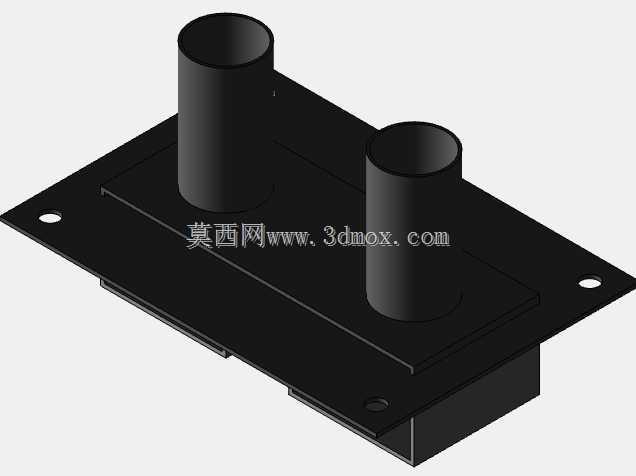

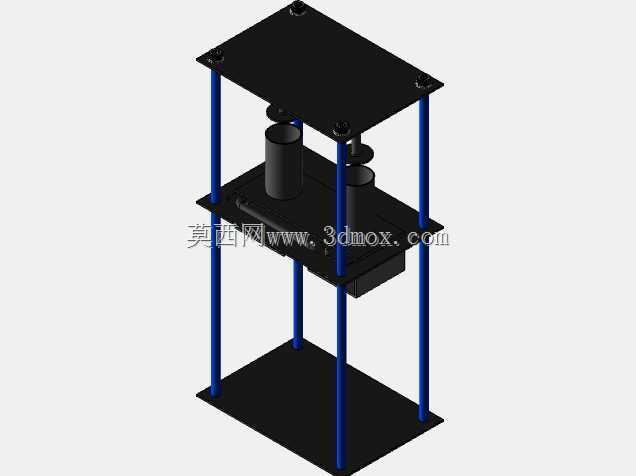

　　整机采用经典四柱导向立式框架布局，底部为整块落地式承重底座，四根高强度立式导向立柱沿底座四角垂直布置，顶端固定上横梁承载主压液压缸，中部设置可沿立柱上下滑移的活动压台，压台下方对应工位布置成型模腔，双液压缸同步驱动的配置可保障压合过程中压台受力均匀，不会出现偏载卡滞的问题。从现场安装边界来看，整机占地轮廓适配常规小型生产车间的工位排布，底座预留地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外做复杂的设备基础；整机高度方向预留足够的液压缸行程与出料操作空间，顶部横梁与车间顶面预留检修间隙即可，侧面留出液压管路排布与日常维护的操作通道，进料侧可对接人工上料工位或者小型自动送料机构，出料侧可衔接成品输送线，适配不同自动化程度的产线布局。

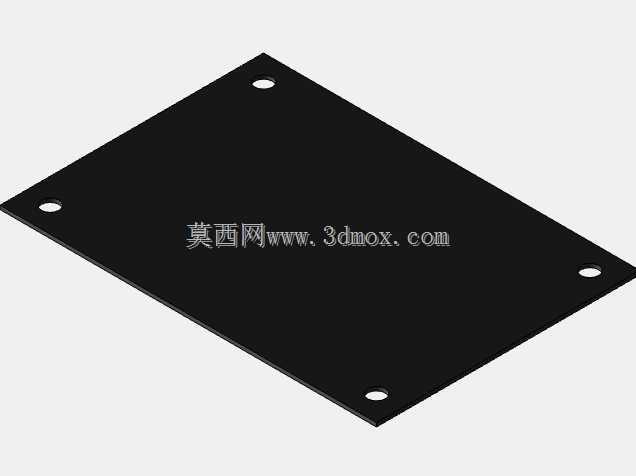

　　结构设计阶段优先考虑压制作业的大载荷受力特性：四柱导向结构相比单柱悬臂结构，抗偏载能力更强，当模腔内布料出现轻微不均匀时，四根立柱可均匀分担压合反力，活动压台全程沿立柱做直线往复运动，压合垂直度有充足保障，成型后的型煤密度一致性好，不会出现单边疏松、边角缺损的问题。上横梁与底座均采用厚钢板焊接后做时效处理，消除焊接内应力，长期承受10吨级压合载荷也不会出现框架变形；立柱表面做硬化耐磨处理，配合压台导向部位的自润滑衬套，长期往复运行磨损量极小，设备维护周期更长。

　　功能配置上，该设备的液压动力单元可输出稳定的高压压力，压合行程、保压时长都可根据不同原料的成型特性调整：针对纤维含量高、弹性大的稻壳原料，可适当延长保压时间，让原料充分压实回弹后再脱模；针对木质素含量较高的锯末原料，可匹配对应的压合速度，保障成型后型煤的结构强度，成品转运过程中不易碎裂。模腔采用可更换结构，更换不同内腔形状的模具即可生产不同外形尺寸的成型燃料，适配不同客户的产品规格需求。除核心压制成型工位外，整机可配套拓展自动进料推料机构、成型后顶出脱模机构、冷却散热回路与电控操作面板：自动送料结构可将预处理后的散料定量送入模腔，不需要人工逐次布料；顶出机构可在压合作业完成后将成型好的型煤从模腔内顶出，方便取料；冷却回路可控制液压系统油温在合理区间，设备长时间连续作业也不会出现油温过高、压力波动的问题；控制面板可设置压合压力、行程位置、运行模式，调试与操作都十分便捷。

　　从建模落地的角度来看，整套三维结构完整还原了设备的装配逻辑：框架焊接件、立柱、液压缸、活动压台、模腔、紧固件所有零部件的装配关系完全符合实际机械装配规范，导向配合面、液压缸安装法兰、螺栓连接位置的尺寸都做了对应约束，既可以作为设备方案设计阶段的结构参考，也可以基于该模型拆分加工件图纸、核算整机载荷参数，对接后续的生产制造环节，对于从事生物质处理装备设计、液压压合设备开发的工程人员来说，可直接参考其四柱承载布局、压台导向结构、模腔快换的设计思路，缩短同类设备的开发周期。
