泥浆罐车六英寸液压驱动双法兰闸阀

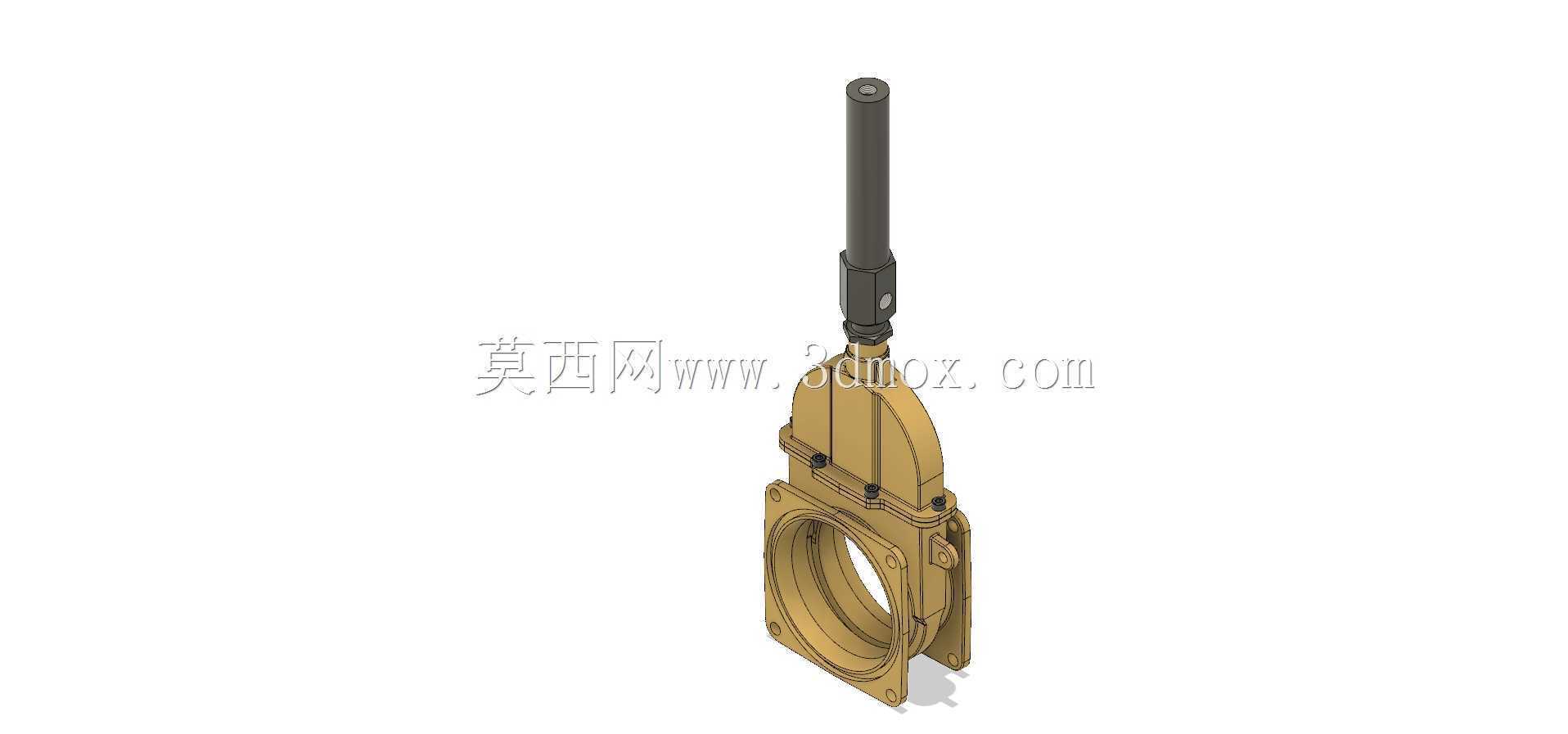

　　这套闸阀结构主要面向油田固井、泥浆循环罐车以及移动式钻井废液转运场景，罐体排料口往往需要大口径、低流阻的通断控制，普通手动闸板阀在粘稠泥浆、含固相颗粒介质工况下操作力极大，现场操作人员很难快速完成启闭，因此采用液压缸直驱阀杆的结构形式，把液压站的压力输出转化为阀板的直线升降动作，在带压、带料工况下也能平稳切断流道。阀体两侧预留标准法兰接口，公称通径取6英寸，刚好匹配罐车常用的排浆管路管径，法兰端面的螺栓孔位、密封面凸台都按照现场管路对接习惯布置，安装时不需要额外加装变径短节，直接串接在罐体出料管路与外部输送软管硬管之间即可。从结构布局来看，阀板采用明杆外置导向形式，长阀杆从阀体上部的密封函体穿出，顶端连接液压油缸的活塞杆，

　　油缸通过支架固定在阀体上方的安装立板上，动力传递路径非常直接，没有中间连杆或者齿轮减速环节，一方面减少了传动间隙带来的阀板到位偏差，另一方面在泥浆颗粒进入阀板导向槽时，油缸的大推力可以强行切断卡滞的固相杂物，避免阀板卡死在半开位置。阀体中段的闸板腔做了加宽的容渣空间，普通薄型刀闸阀在关闭时阀板会把泥浆里的砂粒挤在密封面之间，几次动作之后密封橡胶就会被颗粒划伤，这套结构在阀板下行关闭过程中，两侧密封座预留了微小的退让间隙，大部分固相颗粒会被介质流动冲入阀腔下部的存渣区，不会直接压在密封副上。现场管路布置时要注意阀体上方的油缸和阀杆总高度，罐体侧面的安装平台需要留出足够的竖直维护空间，阀杆全行程伸出后不能和罐车的顶部走台、

　　液压管线桥架发生干涉，阀体两侧法兰的对接端面要和管路中心线保持同轴，强行错位拧螺栓会让阀体法兰根部产生附加弯矩，在罐车行驶颠簸过程中容易出现焊缝开裂。阀板的导向槽布置在阀体左右两侧的一体式凸耳上，凸耳上加工有贯通的润滑脂注油孔，定期打入润滑脂可以在导向面形成油膜，避免泥浆干涸之后把阀板和导向槽粘死。和常见的手动浆液阀相比，液压驱动的形式可以很方便地接入罐车本身已有的液压系统，不需要额外配置电动执行器的防爆供电回路，在油田野外作业无稳定电源的场地也能正常操作，油缸的推力可以通过液压系统压力调整，在阀板遇到异物卡阻时溢流阀会自动泄压，不会像电动执行器那样因为堵转烧坏电机。阀体下部的圆形流道完全贯通，阀板全开之后整个通径没有任何缩径，

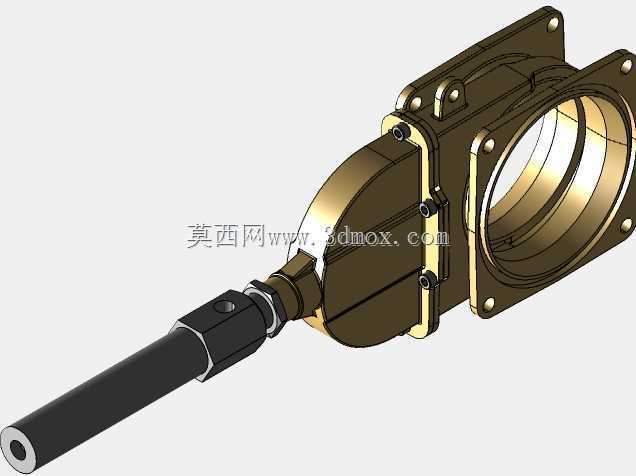

　　泥浆里的大颗粒岩屑、水泥结块都可以顺利通过，不会在阀腔内部形成沉积堵塞。密封函体部分采用多层填料组合结构，靠近阀腔的一侧用耐磨橡胶刮泥圈，先把阀杆表面粘附的泥浆刮除，中间层用夹布橡胶填料承受压力，外侧用压盖调整填料预紧力，现场使用一段时间之后如果出现阀杆位置微渗，不需要整体拆解阀门，只要均匀拧紧压盖螺栓即可补偿填料磨损。整套结构在建模时把阀体、阀板、阀杆、油缸、连接支架、两侧法兰分别拆分为独立零件，装配时可以直观检查阀板全行程动作中是否和阀腔内壁发生干涉，法兰螺栓的装配空间也提前做了校核，现场安装时扳手可以顺利伸入拧紧每一颗连接螺栓，不会出现螺栓孔被支架遮挡无法操作的问题。针对罐车移动作业的颠簸工况，油缸和上部支架的连接螺栓都做了防松设计，阀杆和油缸活塞杆的连接采用可调行程的接箍结构，装配时可以微调阀板的下止点位置，保证阀板完全关闭时刚好贴合密封面，不会出现顶死或者关不到位的情况。
