DN100伯尔梅特灌溉控制阀带阀芯结构

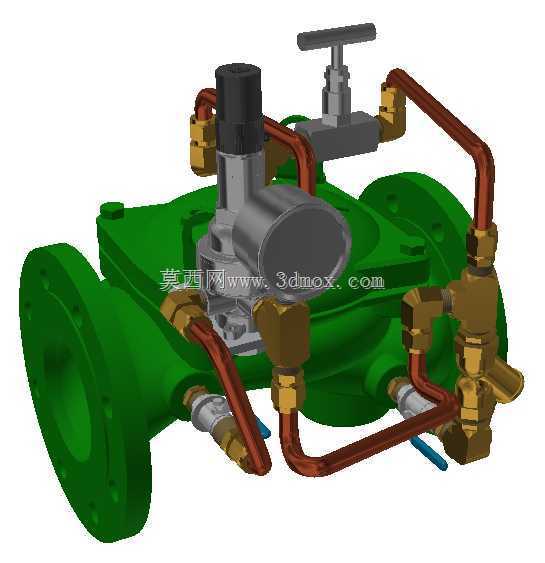

　　这套DN100规格伯尔梅特灌溉控制阀的三维结构，完整还原了田间灌溉主管网、温室滴灌系统、园林喷灌分区以及农业水肥一体化管路中常用的水力控制阀门形态，阀体采用法兰连接形式，通径对应公称直径100mm，适配市政绿化、大田作物灌溉、高尔夫球场喷灌、农业园区输水干管等大流量输水场景，承担管路减压稳压、远程启闭、冲洗排污、压力维持以及水锤防护等核心功能。

　　从现场安装边界来看，阀门两端法兰的螺栓孔分布、法兰密封面厚度、阀体轴向总长均按照常规给排水法兰管路的安装空间预留，两侧外接管路中心与阀体流道中心线保持同轴，安装时无需额外变径转接；阀体顶部的控制导阀、手动操作手轮以及侧面引出的铜质控制管路，在阀门竖直安装状态下预留了足够的操作维护空间，手轮旋转行程范围内无周边管路干涉，侧面各个针阀、接头的拆装空间也符合现场运维的扳手操作距离要求，底部排污接口的位置避开了管道支墩的布设区域，后期冲洗管路沉积物时可直接对接排污软管。

　　结构设计层面，主阀体为大流通量的流线型腔室，相比普通直通闸阀，水力流道的转角过渡更平缓，大流量输水时的水头损失更低，阀体内置的阀芯组件采用隔膜驱动形式，依靠管路自身水压作为动力源，无需外接电动或气动执行机构即可实现自动压力调节。外部布设的紫铜引压管分别从阀门进水侧、出水侧取压，将管路压力导入控制导阀腔室，导阀根据预设的弹簧力阈值自动调节控制腔的泄压与充压状态：当出口压力超过设定值时，导阀开启泄放控制腔水压，主阀瓣在进水侧压力推动下小幅抬升，关小过流开度，将下游压力稳定在设定区间；当下游用水量骤增、压力下跌时，导阀关闭泄压通路，控制腔充压带动阀瓣开大，保障下游供水压力不会出现大幅跌落。

　　配套的手动控制手轮可在自动控制系统故障时切换为人工操作模式，直接锁定阀门开度或者强制全开、全关，管路初次投运时，还可通过开启侧面的冲洗阀通路，将安装阶段残留在管内的泥沙、焊渣、生料带碎屑直接从排污口冲出，避免杂质卡涩主阀瓣密封面或者堵塞滴灌喷头、电磁阀小孔。整套控制管路上的黄铜接头、针型调节阀均采用标准化管螺纹连接，现场调试时可通过微调针阀开度改变主阀的启闭速度，避免阀门快速关闭引发管路水锤，在长距离输水的灌溉管网中，这种缓闭特性能够大幅降低水锤压力对管道、水泵接口的冲击破坏。

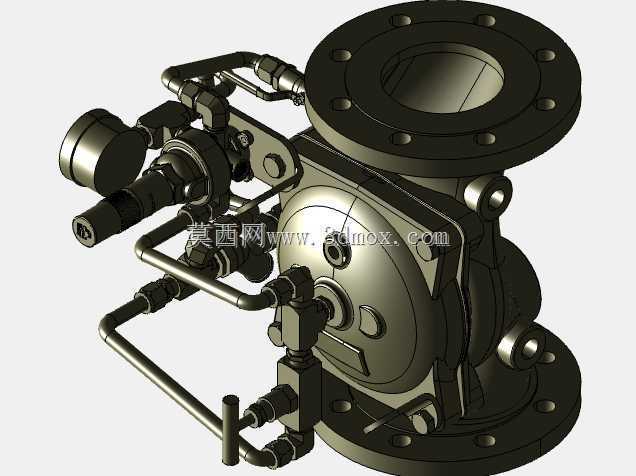

　　建模过程中完整还原了阀体法兰的加强筋布局、阀盖的螺栓紧固点位、铜管路的弯折走向以及各个接头的六角拆装结构，阀芯在阀腔内部的装配位置、隔膜的夹持密封结构也做了实体还原，结构设计人员在做灌区管路布置时，可以直接将该模型嵌入整体管线装配中，校核阀门与周边弯头、伸缩节、水表、水泵出口的间距，运维人员也能通过模型清晰辨识各个控制阀门的功能位置，快速掌握现场调试、故障排查的操作逻辑，避免因导压管接反、针阀误关闭导致的阀控失灵问题。这类水力控制阀在灌溉系统中往往长期埋设在阀门井内，所有外露控制部件的布局都兼顾了井下狭小空间的操作便利性，无需拆解主阀体即可完成导阀清洗、弹簧压力调整、滤芯排污等日常维护工作，适配农业灌区长期连续运行的使用需求。
