多瓣式废钢散料抓斗结构设计

　　这款多瓣式抓斗的结构方案，主要面向废钢回收场站、报废汽车拆解车间、冶金料场以及松散不规则物料的装卸转运场景。现场作业中，被抓取对象往往没有规整外形：剪切后的废钢边角料厚薄不均、堆叠时存在大量架空空隙，铸铁碎块、工业垃圾、矿石碎屑等物料的粒度差异极大，普通双瓣平口抓斗很容易出现夹取漏料、大块物料滑脱的问题，多瓣弧形爪的布局正是针对这类工况展开。

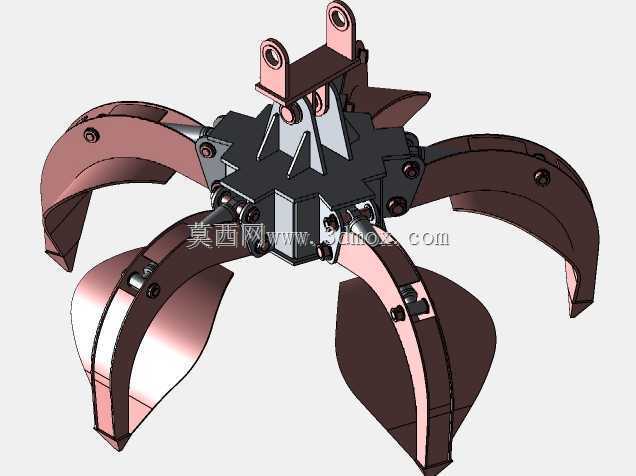

　　从实际用途看，该属具通常配套桥式起重机、履带吊或固定式料场吊机使用，完成废钢坑上料、转堆、装车以及冶炼炉前投料等动作。六片独立瓣爪沿中心回转体周向均布，闭合时爪尖向中心汇聚，能够像收拢果皮一样嵌入不规则料堆，把块度差异大、外形尖锐的物料包裹在斗容内部；张开时各瓣向外展开，可直接插入蓬松料堆，避免平口斗下压时物料向两侧挤逃。

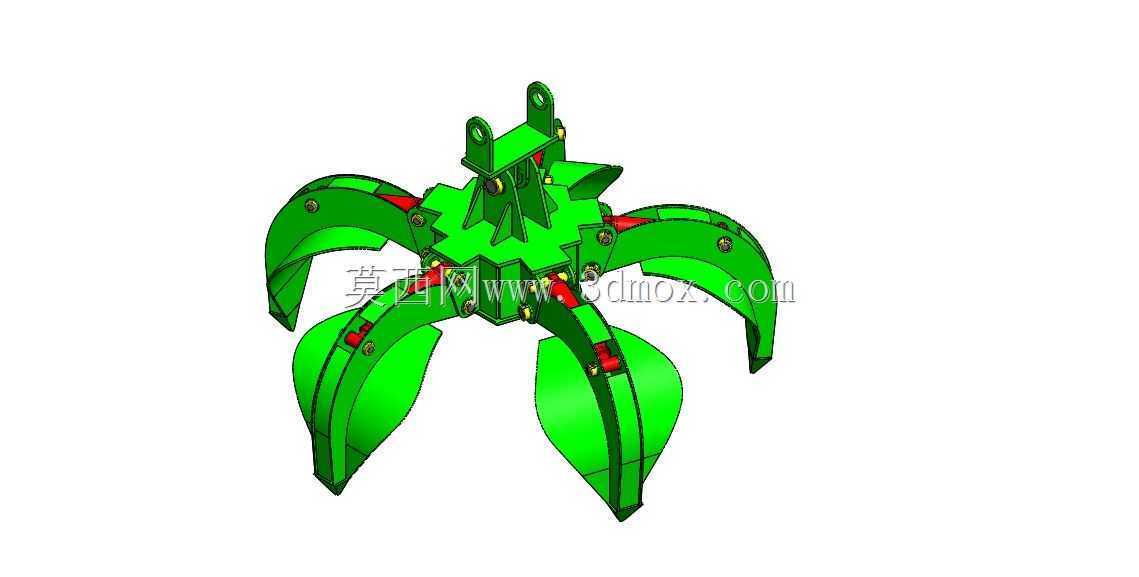

　　功能特性上，瓣体采用大曲率弧形钢板轮廓，内侧形成容纳物料的斗腔，外侧曲面在插入料堆时起到导流作用，降低插入阻力。每片瓣爪通过根部铰接耳板与中心支架相连，铰接点布置在靠近回转中心的高位，使爪尖获得较大的开合行程；瓣与瓣之间的联动杆件保证各爪同步收拢，即使某一侧先接触大块废钢，其余瓣爪仍能继续闭合，形成多点包夹。爪尖区域做了加厚处理并预留耐磨件安装位置，应对废钢尖锐边缘的磨损与冲击；瓣体侧面可见的红色构件为铰接销轴与限位部位，用于约束瓣爪极限开合角度，防止过张开造成杆件干涉。

　　设计思路方面，整体以中心承载座为核心：顶部设置与吊具连接的安装耳轴，耳轴孔位决定了与起重机吊钩或旋转机构的对接边界，建模时需保证两侧耳板同轴度，避免起升后受偏载。驱动形式可根据现场条件配置油缸直推或钢丝绳滑轮组，若采用液压方案，油缸沿中心支架与瓣体根部之间布置，伸缩时推动摇杆带动瓣爪绕主铰点摆动；杆件比例经过权衡，使闭合初期爪尖快速收拢，接近完全闭合时获得较大的夹紧力，适合压实蓬松废钢。

　　外形与安装边界上，模型呈中心对称放射形态，完全张开时外廓直径达到最大，是校核料坑宽度、车厢内壁以及炉口尺寸的关键参数；完全闭合后整体高度方向收缩，便于在低矮料棚或车厢上方作业。顶部连接耳的孔径、耳板间距和配合销轴直径需与吊具额定起重量匹配，中心回转体若配置液压旋转接头，还要预留管路走线空间，避免瓣爪开合时拉扯油管。结构件之间的运动间隙在三维装配中需要逐一检查：瓣爪全行程转动时，相邻瓣体侧边、联动杆与中心罩壳、油缸与铰接耳之间均不能出现干涉；爪尖闭合终点应留有少量间隙，防止加工误差导致硬性顶死。

　　针对散料工况，斗容并非按规则几何体估算，而是依据瓣爪闭合后形成的不规则包容体积结合物料堆积密度折算，废钢蓬松状态下密度低，需要较大的张开直径来保证单次抓取量；抓取小块矿石或碎屑时，瓣间搭接量又要足够，减少细料从缝隙漏出。周向多瓣的布置还带来抗偏载优势，载荷通过六个铰接路径传递到中心座，单点冲击不会直接作用于驱动元件，日常检修时销轴、衬套和爪尖耐磨板均可单独更换，中心主体保持长期使用。建模过程中，铰接关系按实际转动副定义，通过开合运动仿真验证爪尖轨迹与包络空间，再把安装耳、销轴孔、加强筋和避让缺口逐一落实，就能得到可直接用于选型校核与详图深化的抓斗结构。
