电动链式起重设备双周转轮系减速结构

项目分类:起重机 发布时间:2024-09-15 ID:773244
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构
  • 电动链式起重设备双周转轮系减速结构

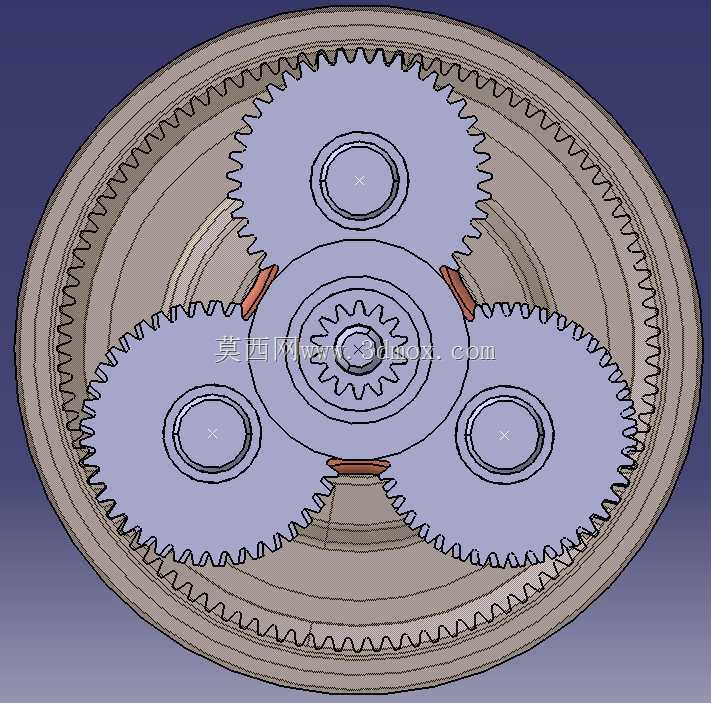

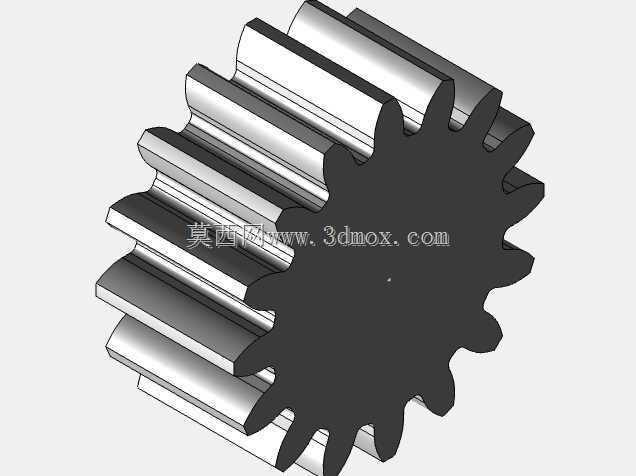

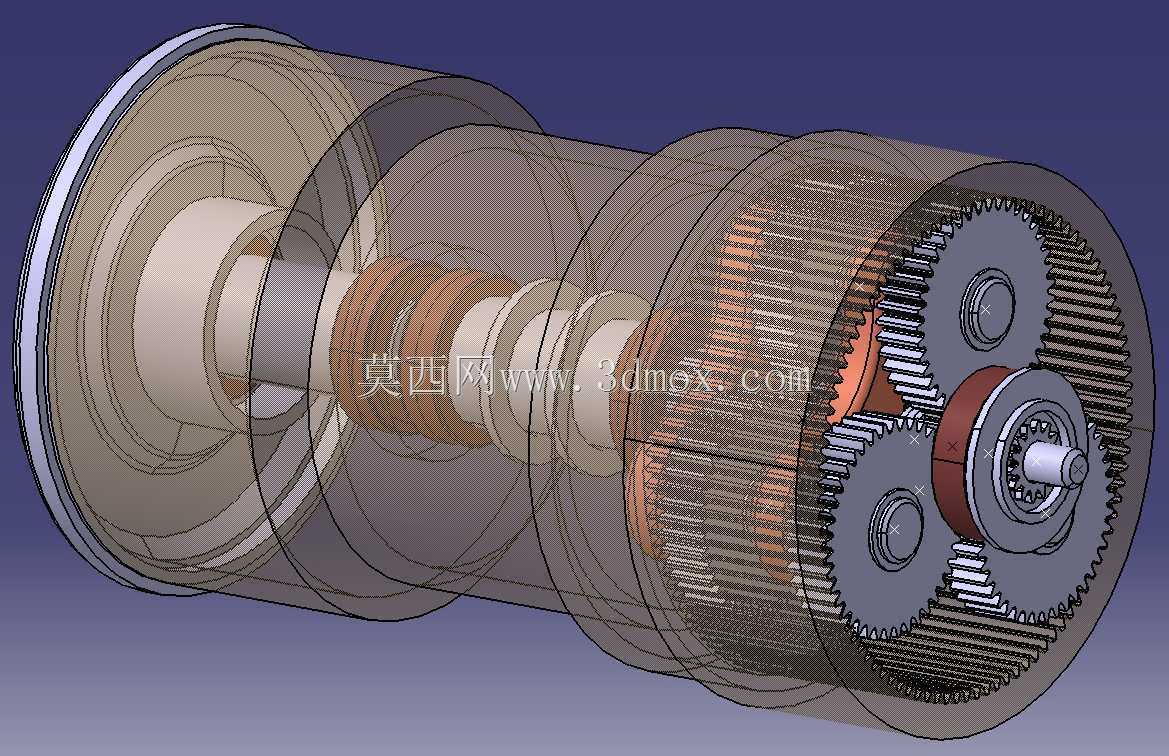

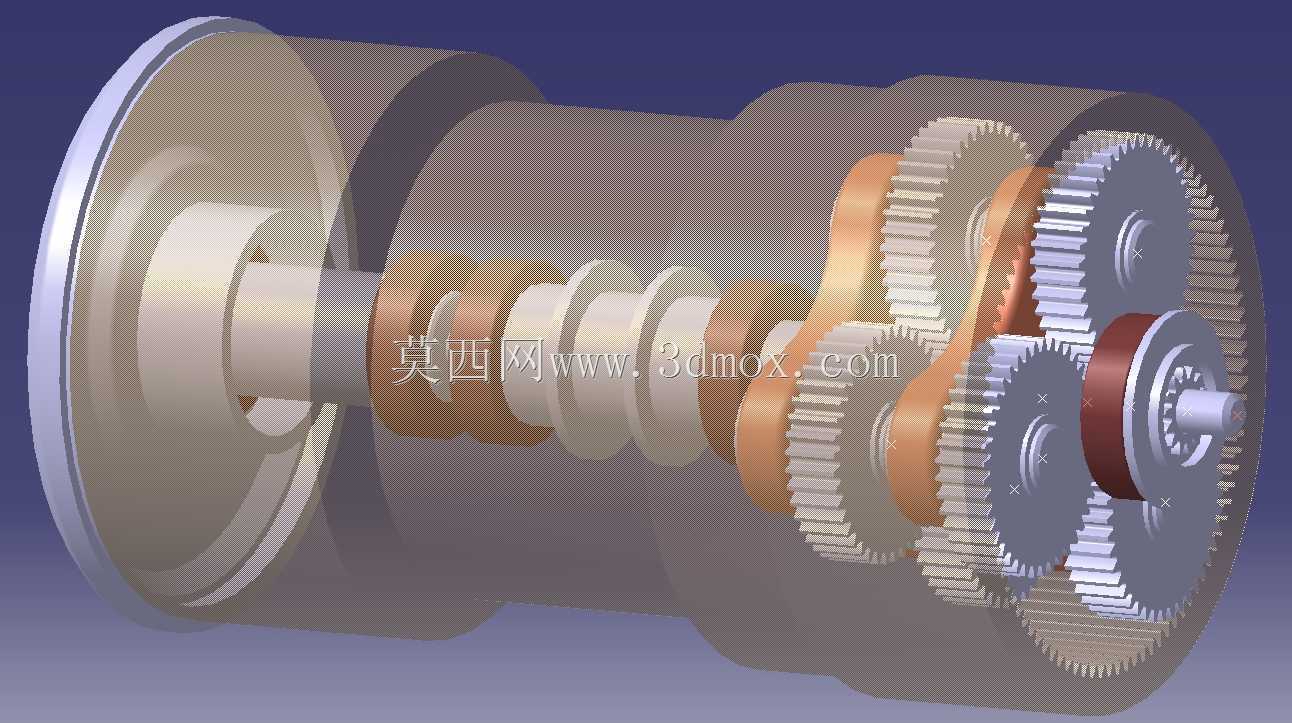

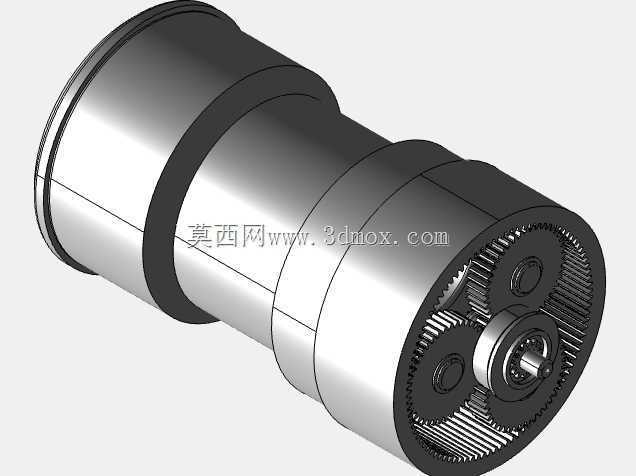

  该套三维结构围绕车间工位吊运、装配线上下料、仓储轻型载荷搬运场景展开,整机将驱动电机、多级周转轮减速单元、链轮输出端同轴布置在圆筒形壳体内,没有额外外露的减速箱体,径向轮廓控制紧凑,适配厂房净高有限、吊点周边安装空间局促的工位。现场使用时,电机输出的高转速低扭矩动力依次经过两级行星齿轮分流,每一级均由太阳轮输入、内齿圈约束、行星架输出,多颗行星轮同时啮合分担载荷,齿面接触应力被均匀分摊,相比定轴减速结构,同等承载能力下轴向长度可缩短近三分之一,重载启停瞬间的冲击也能通过多齿啮合缓冲,避免单齿受冲崩裂。

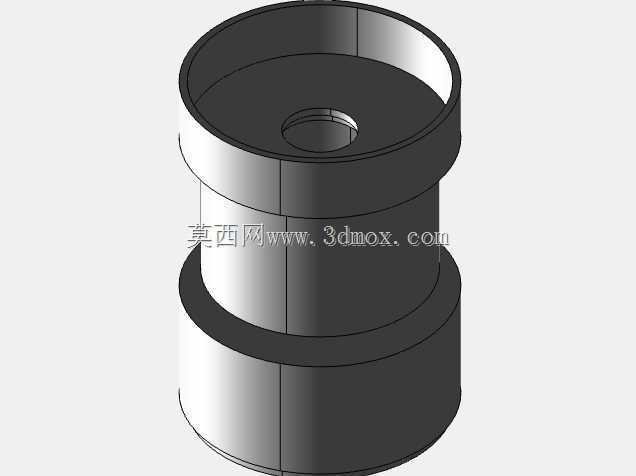

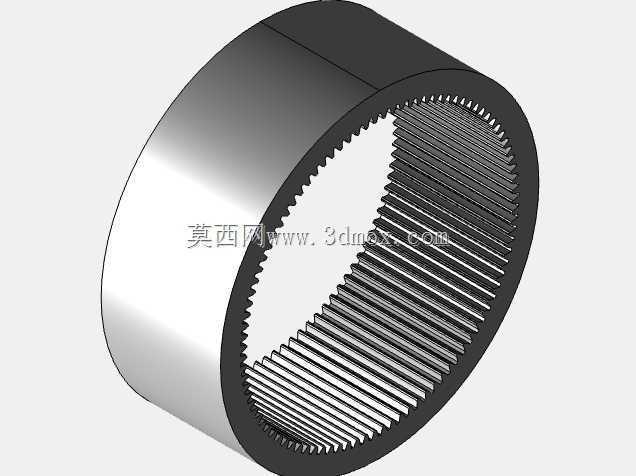

  从安装边界来看,整机外壳为分段对接的圆筒结构,各段法兰止口同轴定位,上端连接吊点挂载座,下端预留链条链轮输出接口,壳体外圆没有突出的接线盒、加强筋之外的突兀结构,穿过厂房钢梁预留开孔、配套电动葫芦运行小车时,无需额外扩孔或避让周边管线。设计阶段将各级内齿圈直接集成在筒状壳体内壁,省去了独立齿圈零件的压装工序,壳体分段处的螺栓孔沿圆周均布,装配时逐段叠合即可保证各级齿轮的啮合中心距,维修拆解时也可沿轴向逐段抽出齿轮、轴、轴承组件,不需要将整台设备从吊点完全拆下。

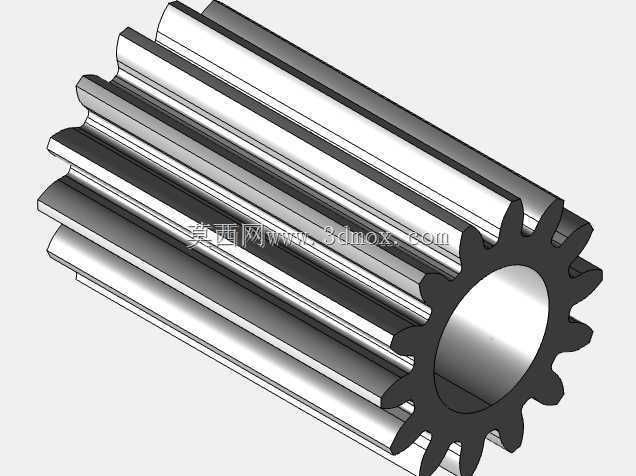

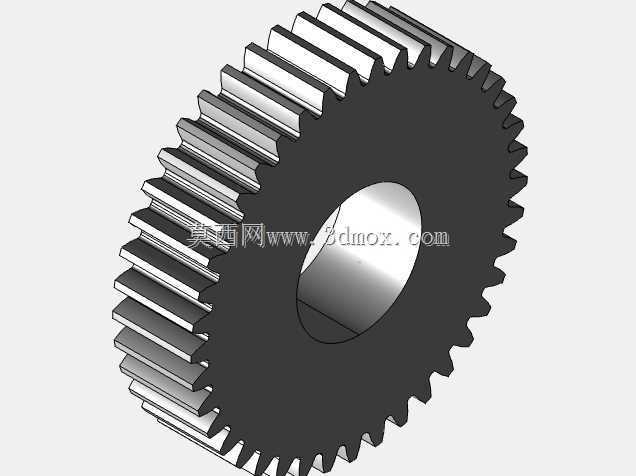

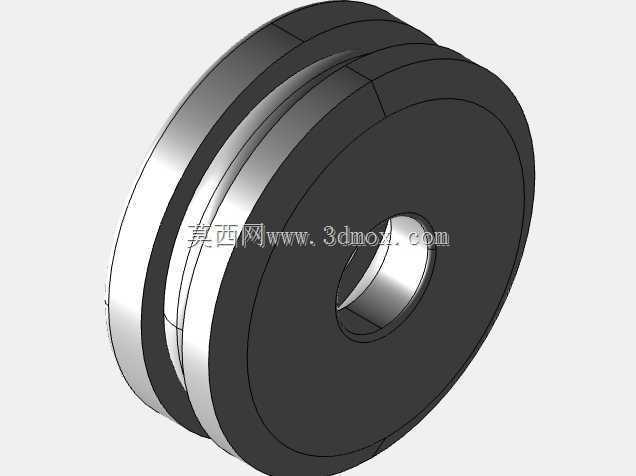

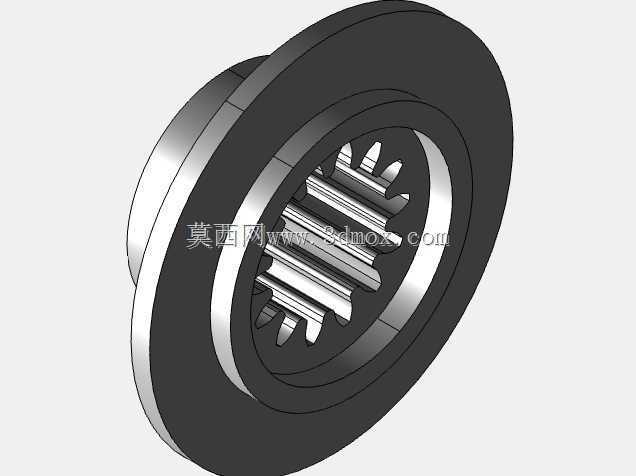

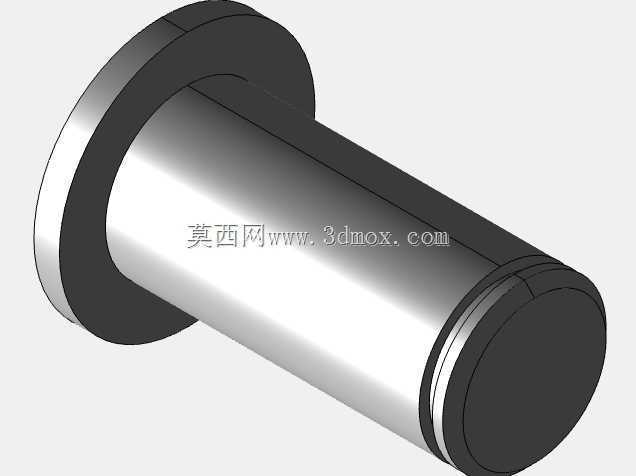

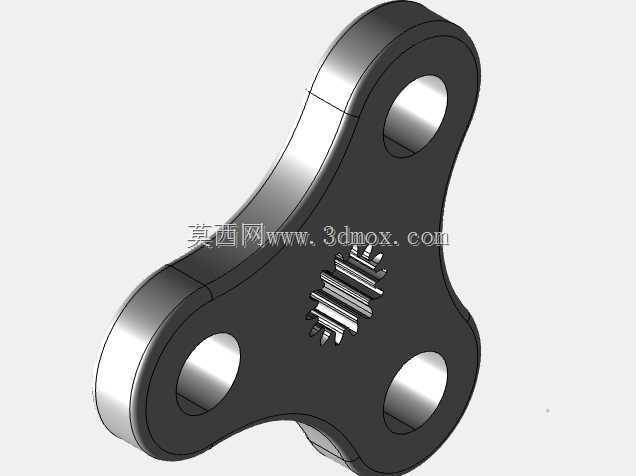

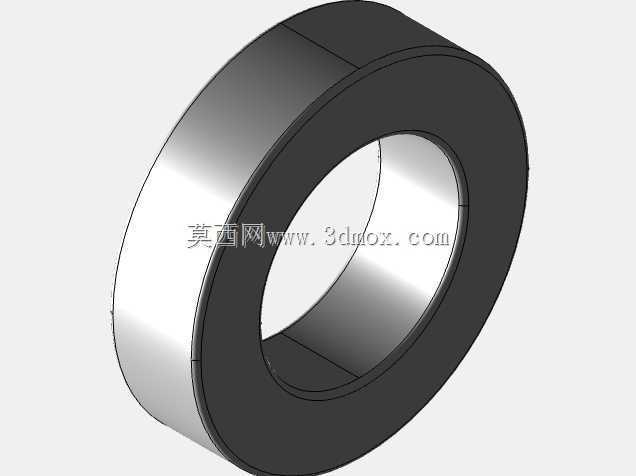

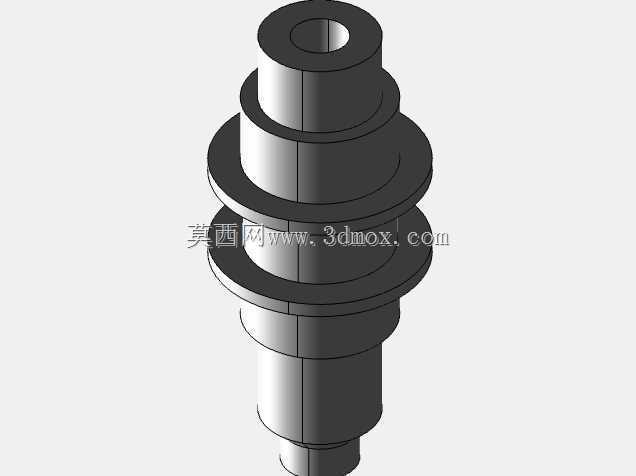

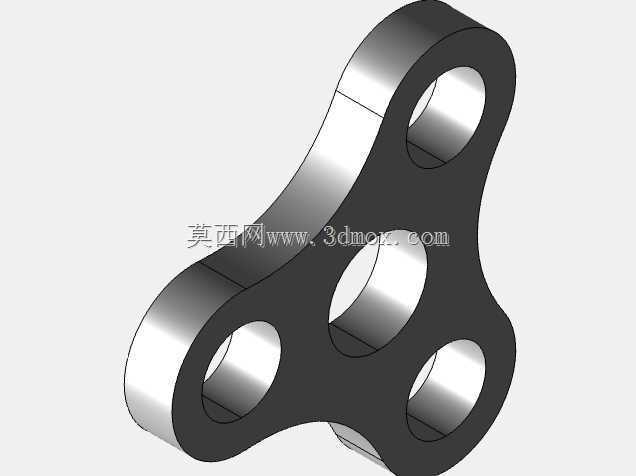

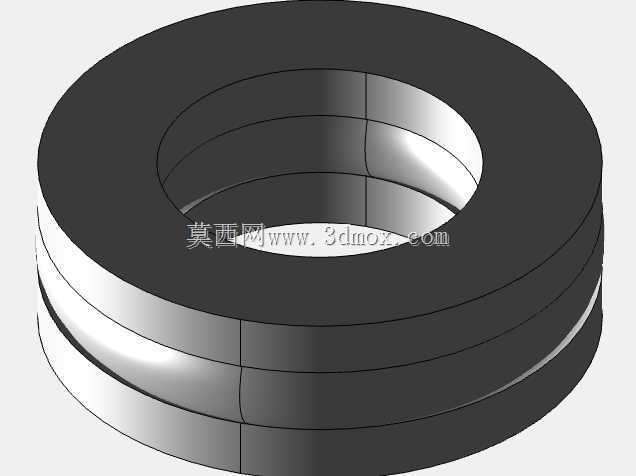

  传动链的轴系采用多支点跨距布置,电机轴、一级太阳轮、二级太阳轮、输出链轮轴同轴串联,各轴段之间通过花键传递扭矩,配合深沟球轴承与滚针轴承组合支撑,既约束径向跳动,又可补偿热胀冷缩带来的微量轴向位移。行星轮通过滚针轴承空套在行星架销轴上,行星架采用板式焊接+机加工结构,销轴孔位置度在加工时一次装夹镗削完成,保证三颗行星轮载荷分配偏差控制在合理区间,避免单颗行星轮过载偏磨。输出端的链轮与行星架末端通过止口定位+螺栓锁紧,链条啮合的节距定位面与轴系同轴度全程可控,起升过程中链条不会出现偏摆、爬链现象。

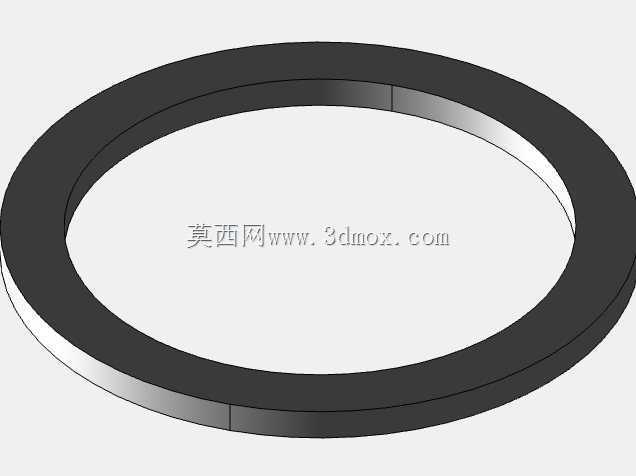

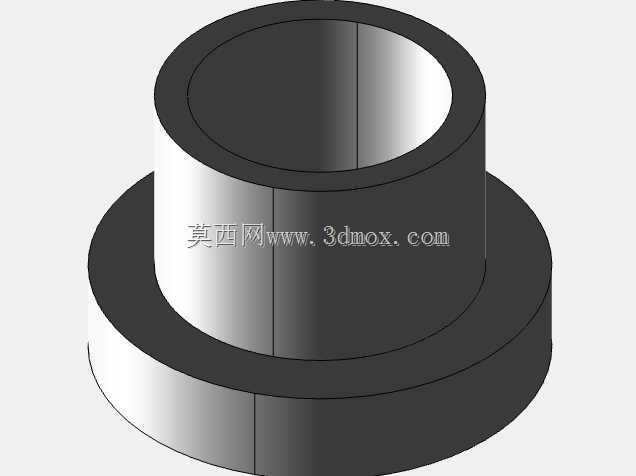

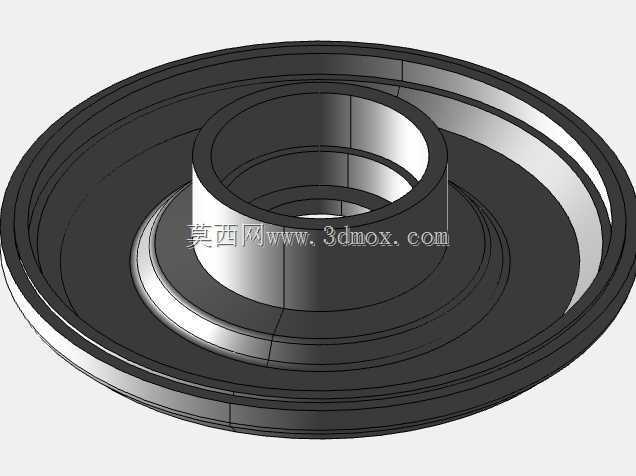

  设计过程中针对吊运工况的瞬时过载特性,在轮系参数匹配阶段优先放大齿轮模数,齿部采用渗碳淬火处理的工艺预留结构,齿面硬度梯度可承受频繁点动启停的交变载荷;壳体壁厚按照吊装额定载荷的1.5倍安全系数校核,圆筒段承受内部齿轮啮合力的径向撑开作用时,径向变形量不会导致内齿圈啮合侧隙消失卡滞。设备两端的端盖分别集成电机安装法兰与链轮支撑座,密封沟槽预留骨架油封安装位置,可阻挡车间粉尘、焊接烟尘进入减速腔,润滑脂在封闭腔体内可长期维持润滑状态,日常维护仅需按周期补充润滑脂,不需要频繁拆解更换润滑油。

  整套结构的三维建模完整还原了每一片齿轮的齿形轮廓、轴承滚动体、销轴、密封件、连接螺栓的细节,工程人员在做产线布局时可直接调取模型核对吊点间距、设备外圆与厂房立柱、管线的安全距离,也可基于该轮系架构调整齿轮齿数、模数,衍生出不同起升速度、不同额定载荷的链式起重设备变体,通用化零件占比高,加工时筒体、端盖、行星架等结构件可形成批量生产规格,降低单件制造成本。
