丹佛斯WG275摆线液压马达结构数模

项目分类:液压 发布时间:2024-09-15 ID:772832
  • 丹佛斯WG275摆线液压马达结构数模
  • 丹佛斯WG275摆线液压马达结构数模
  • 丹佛斯WG275摆线液压马达结构数模

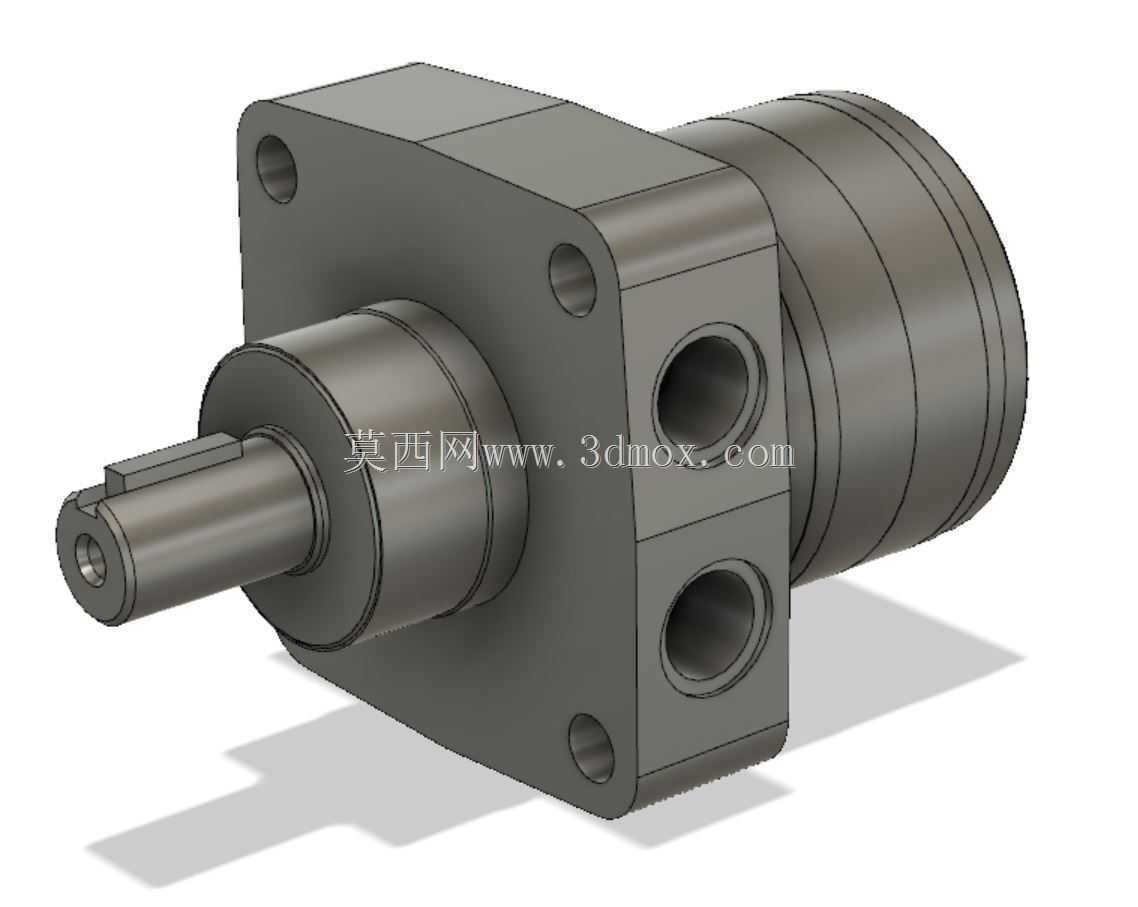

  这套三维数模还原的是低速大扭矩类摆线液压马达的典型结构,对应现场常说的轴配流或端面配流轨道马达形态,前端方形安装法兰、中部集成阀块式壳体、后端分段式定子转子容腔的布局非常清晰。做工程机械、农机或环卫设备方案时,这类元件往往不是单独选型,而是跟着行走轮边、卷扬回转、输送链耙或刮板驱动一起确定,因此建模时不能只画一个“好看的圆柱”,必须把安装面、轴伸、油口和周边干涉边界一起校核。

  从实际用途看,WG275这类马达承担的是把压力油转换成低转速、大扭矩旋转输出的任务。它常见于小型装载机附属装置、扫雪滚刷、割台驱动、渔船起网、卷扬提升、履带行走以及各种需要紧凑布置的回转机构。相比高速马达加减速箱的方案,摆线马达本体就能在较低转速下提供较硬的输出特性,换向频繁、启动带载、冲击载荷较多的工况下更容易布置。数模中前端伸出的圆柱轴段就是扭矩输出位置,轴端带键槽和中心小孔,适合与联轴器、链轮、轮辋支架或小齿轮连接;现场选型时要重点核对轴径、键槽宽度、轴伸长度以及允许的径向载荷,不能只看排量和扭矩参数。

  结构上,模型把方形法兰安装面作为前支撑,四个角部通孔用于螺栓固定,法兰厚度和孔位分布直接决定马达能否贴装到机架、轮边支架或减速机输入侧。中部壳体侧面上下布置两个主油口,油口采用内螺纹接口形式,进出油方向随正反转切换;在整机管路布置时,这两个孔位周围必须预留接头、弯头和软管弯曲半径,尤其在窄机身设备里,油口朝向往往决定维护空间是否可用。壳体上方和侧面的加工孔、堵头孔以及定位小平面也被保留下来,这些细节在做装配干涉检查、拆装工具空间分析时很有价值,不能随意简化成光面实体。

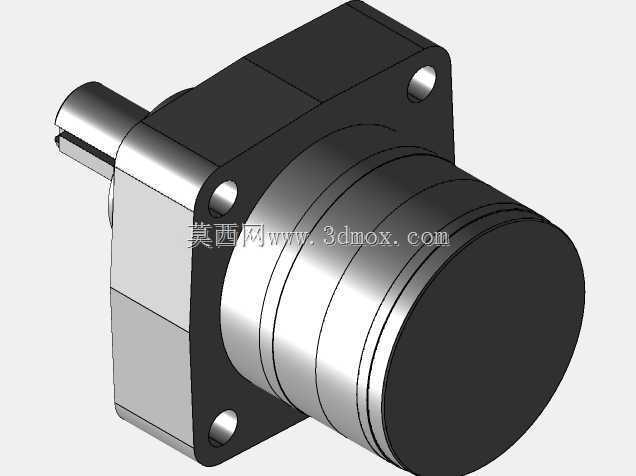

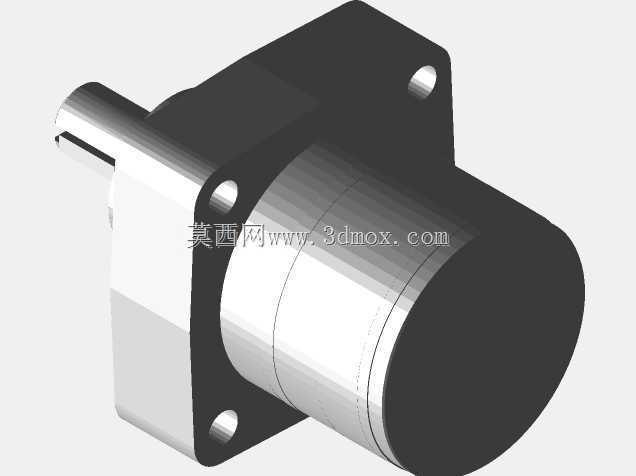

  后端较粗的圆柱段对应摆线副容腔区域,外部多层环带并非单纯装饰,而是壳体、配流盘、定子环、转子及端盖组合后形成的结构分界。摆线马达工作时,压力油通过配流机构进入定子与转子形成的密闭容腔,推动转子做行星运动,再通过花键联动轴把转动传递到前输出轴。建模时如果忽略内部配流关系,外观虽然容易完成,但在讲解工作原理、估算轴向长度或设计连接盖板时会缺少依据。这个数模把外部轮廓、台阶、圆角、螺栓孔和油口位置表达完整,适合用于设备总装占位、维修培训展示以及液压系统布置校核。

  安装边界方面,前端法兰的方形外廓是最主要的定位基准,设计机架时应保证安装平面平整,螺栓孔周边有足够压接面积,避免焊接支架变形导致马达壳体受附加弯矩。输出轴与被动件之间推荐采用同轴度较好的连接方式;若直接驱动轮圈或卷筒,需要校核悬臂载荷,必要时增加轴承支撑。油口位置不能贴近车架腹板,软管装配后应避免与轮胎、履带板、铲斗连杆等运动件摩擦。马达总长从前轴端到后端盖形成一条较明显的轴向包络,后方还要留出检修和拆卸余量,不能把后端盖顶死在横梁上。

  从设计思路看,这类马达追求的是小体积、大扭矩、可反转和安装便利,因此壳体采用紧凑块状与圆柱容腔结合的形式,既保证油道集成,又减少外部管路。方形法兰提供稳定安装,双油口侧向布置方便接管,输出轴前置则便于直接驱动工作机构。对于三维设计人员来说,使用该模型时应把它作为液压执行元件的真实边界:既关注外形装配,也关注轴伸承载、油口维护、法兰固定和换向管路,这样在设备方案阶段就能提前发现轮边空间不足、油管干涉、维护工具无法就位等工程问题。
