法兰式液压油缸三维结构设计

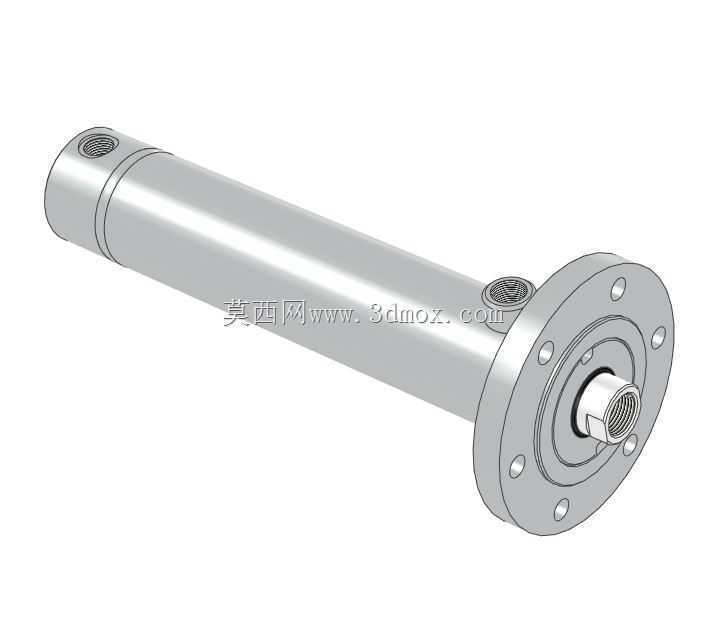

　　这款法兰式液压油缸的三维结构，围绕工业现场直线往复执行需求搭建，缸体采用细长圆筒布局，一端集成圆形安装法兰，另一端预留铰接式连接孔位，输出端活塞杆从法兰侧中心伸出，杆端加工内螺纹接口，可直接对接负载工装，整体结构紧凑，适配空间受限的设备工位。

　　从实际应用场景来看，这类油缸常布置在工装夹具夹紧工位、小型压装设备进给回路、模具顶出机构、冶金辅具推送位置以及自动化生产线的短行程推料单元中。现场安装时，端部法兰可通过圆周分布的螺栓孔直接锁附在设备立板或安装基座上，法兰端面与安装面贴合后能够承受较大的轴向反作用力，相比拉杆式油缸，一体式法兰结构在高压工况下刚性更足，不会出现拉杆受拉伸长导致的端盖松动问题；缸体尾端的铰接孔则可配合销轴完成径向自由度补偿，抵消安装面平行度误差带来的别劲问题，避免活塞杆长期受侧向力出现拉伤、密封偏磨。

　　结构设计层面，缸筒内壁需要保证高精度珩磨粗糙度，为活塞往复运动提供低摩擦的密封配合面，活塞部位组合布置格莱圈、导向带与静密封件，将缸筒内腔分隔为无杆腔与有杆腔，压力油通入对应腔室后即可推动活塞杆完成伸出或缩回动作。缸体侧壁预留的两个油口分别连通两腔，油口内螺纹可直接对接标准液压油管，油路布局沿缸体径向布置，不会和端部法兰安装螺栓发生空间干涉。活塞杆表面做淬火后镀硬铬处理，硬度与耐磨性能提升，外露部分可抵御车间环境中的粉尘、切削液侵蚀，杆端的内螺纹接口能够快速连接不同形式的负载接头，既可以拧入外螺纹连接头推送工装，也可以搭配关节轴承补偿小角度偏转。

　　尺寸边界方面，该款油缸缸径设定为63mm，活塞杆直径36mm，额定行程250mm，选型时首先要核对安装法兰的外径、螺栓孔分布圆直径与安装板开孔尺寸是否匹配，法兰侧需要预留足够的螺栓操作空间，方便现场使用扭矩扳手按对角顺序锁紧固定螺栓；轴向方向上要同时核算活塞杆完全缩回与完全伸出的总长度，伸出状态下要预留负载移动的安全距离，避免活塞杆行程走到极限位置时活塞直接撞击端盖。径向布局上，缸筒外径小于法兰外径，安装时缸筒穿过安装板预留通孔即可，尾端铰接孔的销轴直径要和孔位公差匹配，铰接座的宽度要和缸尾双耳间隙适配，防止销轴装配后出现轴向窜动。

　　建模过程中需要重点还原几处关键配合关系：法兰端盖和缸筒的同轴度公差直接决定活塞杆的运动精度，建模时要保证法兰止口和缸筒内孔的同心约束；活塞、活塞杆、导向套三个零件的轴线必须完全重合，避免虚拟装配出现偏心；油口的螺纹深度、法兰螺栓孔的沉孔尺寸、杆端内螺纹的有效旋合长度都要按实际加工标准绘制，不能仅做外观示意。导向套内部嵌入的防尘圈、杆密封、支撑环结构也在模型中做了分层表达，方便设计人员核对密封件的选型规格，现场维护时可直接参照拆解结构更换密封组件，不需要反复测绘实物。

　　在液压系统匹配上，该规格油缸推力由无杆腔作用面积乘以系统工作压力得出，63mm缸径在常规16MPa系统压力下可输出足够的压紧推力，满足多数压装、夹紧工序的载荷需求，36mm直径的活塞杆在250mm全伸状态下仍具备不错的抗侧倾稳定性，配合负载侧的导向导轨，可长期保持平稳的直线运动，不会出现爬行、顿挫问题。日常运维中，法兰连接部位定期检查螺栓预紧力，铰接销轴处定期加注润滑脂，即可保证油缸长期稳定运行。
