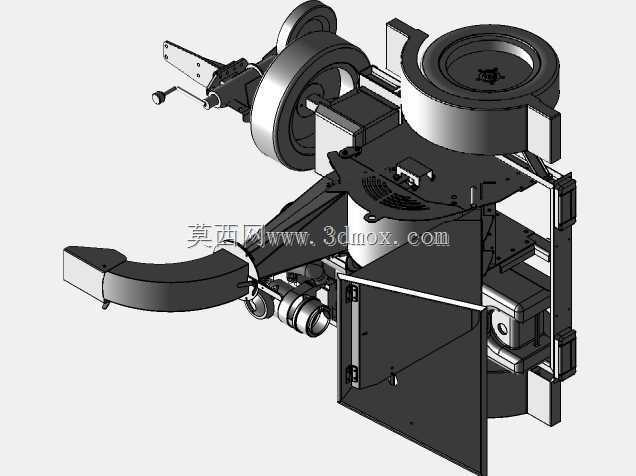

盘式削片粉碎一体机三维结构

　　该套三维结构呈现的是一台面向枝桠材、小径木、板边料和伐区剩余物处理的盘式削片设备，整机围绕连续进料、强制切削、碎料排出和维护拆装四个核心环节展开。设备左侧布置长槽形进料通道，木料由人工或输送设备送入后，经上下压料辊夹持，向中部切削腔推送；压料辊表面采用齿形结构，能够在木材表面形成足够咬合力，避免湿滑木料在切削反力作用下回退。进料端设置可调式导向板和限位护罩，使木料以相对稳定的角度进入刀盘区域，减少斜切、跳料和异常振动。

　　切削部分采用立式盘刀布局，上部圆盘壳体内部安装飞刀、刀座、锁紧楔块和配重结构。木料进入切削腔后，随刀盘旋转被飞刀逐片削切，形成长度和厚度相对均匀的木片。刀盘外侧保留较大的圆形检修空间，壳体上方设置开启边界和紧固位置，便于更换刀片、检查刀座磨损以及清理缠绕物。飞刀安装面采用可调整垫片思路，通过改变刀片伸出量控制切削厚度，适配造纸木片、生物质燃料颗粒原料、人造板碎料等不同后续工艺对片料规格的要求。

　　设备下部为机架与动力安装区域，侧板、横梁和轴承座形成承力框架。切削主轴、带轮或联轴器位置、电机安装面以及张紧调节结构均在模型中有所体现。机架并非单纯包覆外壳，而是承担刀盘切削冲击、进料辊压紧力和物料反力，因此侧板在轴承座附近设置加强折边，底部保留地脚安装孔和横向连接面，方便与混凝土基础或移动底盘固定。对于需要在林区、板材厂边角料堆场之间转场的使用场景，可在该机架边界上增加轮轴、牵引架和防护盖板，形成移动式削片机组；固定安装时，则可直接对接进料输送带和出料风送管道。

　　出料方向位于机体侧下方，切削后的木片依靠刀盘带动气流和机械抛送作用沿弧形通道排出。模型中弧形出料罩与切削腔平滑衔接，内壁避免出现突兀台阶，以降低木片堵塞和反复粉碎的概率。出料罩末端可接布袋、旋风分离器、输送风机或皮带机，适合不同厂区布置。若用于生物质锅炉供料，出料端可增加金属探测和除铁旁路；若用于造纸备料，则可在后段串联筛分设备，将过大木片返回再切。

　　从操作安全角度看，进料口外侧设置较长的防护槽和压料机构，使操作人员手部难以直接接近刀盘；旋转刀盘、传动带和联轴器区域均需要在实物阶段补装可拆卸防护罩。模型中多处铰链、锁扣和检修板位置，为日常维护留出操作空间：上部刀盘罩可开启，侧面护板可拆除，进料辊组件能够整体松开，以便处理卡料和更换易损件。

　　结构设计上，整机将厚重承力件集中在刀盘主轴和机架下部，进料槽向外延伸但采用箱型截面控制悬臂变形；上部圆盘壳体既作为安全防护，又约束切削腔内物料运动方向。各部件之间的安装基准清晰，轴承座与机架侧板同轴，进料辊中心线与刀盘切削面保持固定距离，这些边界条件有利于在工程出图阶段直接拆画焊接件、机加工件和外购件清单。整体外形适合中小型木材加工点、园林废弃物处理站和生物质原料预处理工段使用。
