移动式饲料颗粒压制机组三维结构

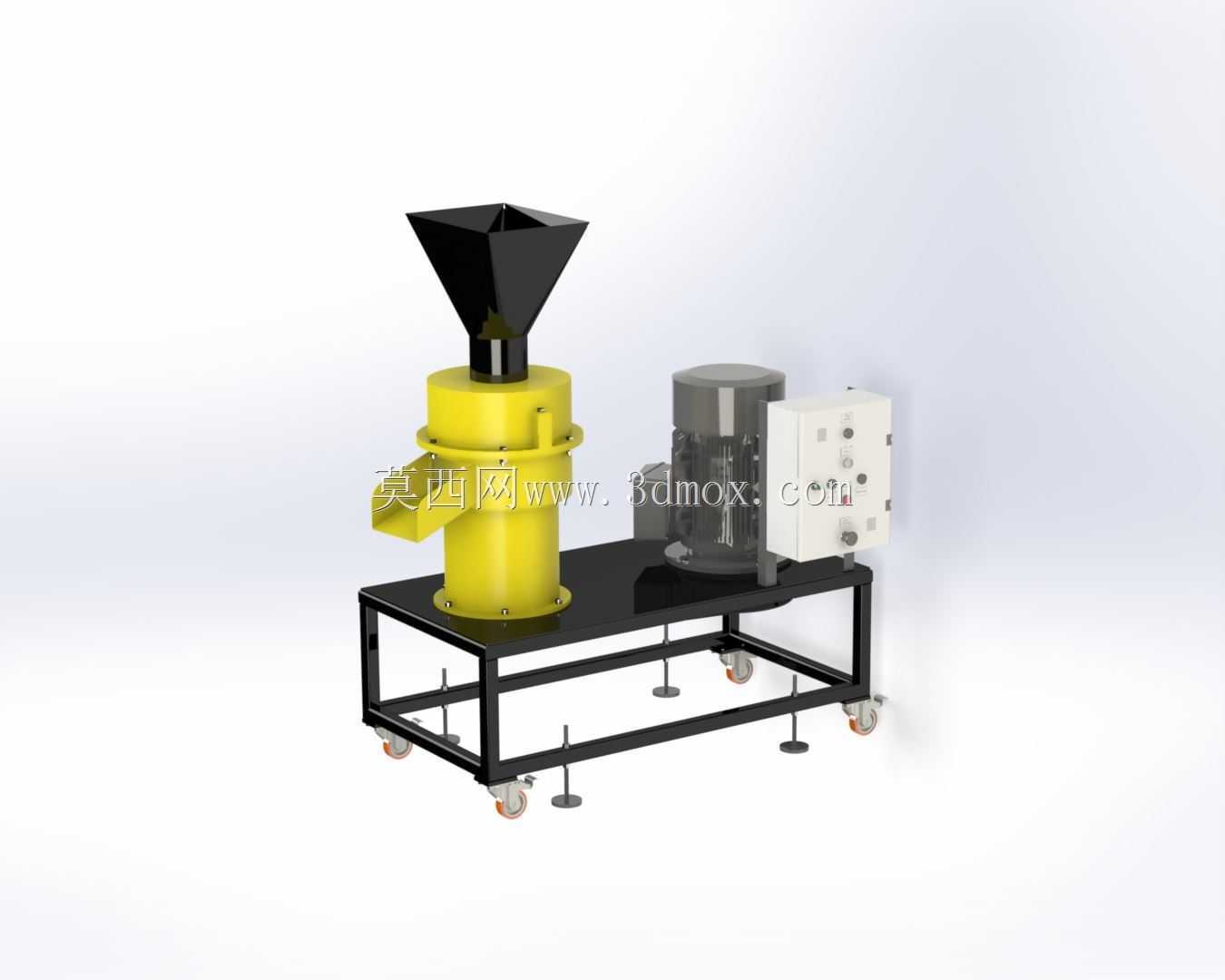

　　该模型呈现的是一套移动式饲料颗粒压制机组，整体由立式制粒主机、进料斗、出料槽、驱动电机、电气控制箱、黑色方管机架以及底部万向脚轮组成。设备主要面向中小型养殖场、饲料加工点、合作社或试验性饲料生产线，用于将玉米、豆粕、麸皮、秸秆粉、草粉等混合原料压制成圆柱状颗粒。颗粒成型后便于储存、运输和投喂，也能减少粉料浪费，改善饲料适口性与采食均匀性。

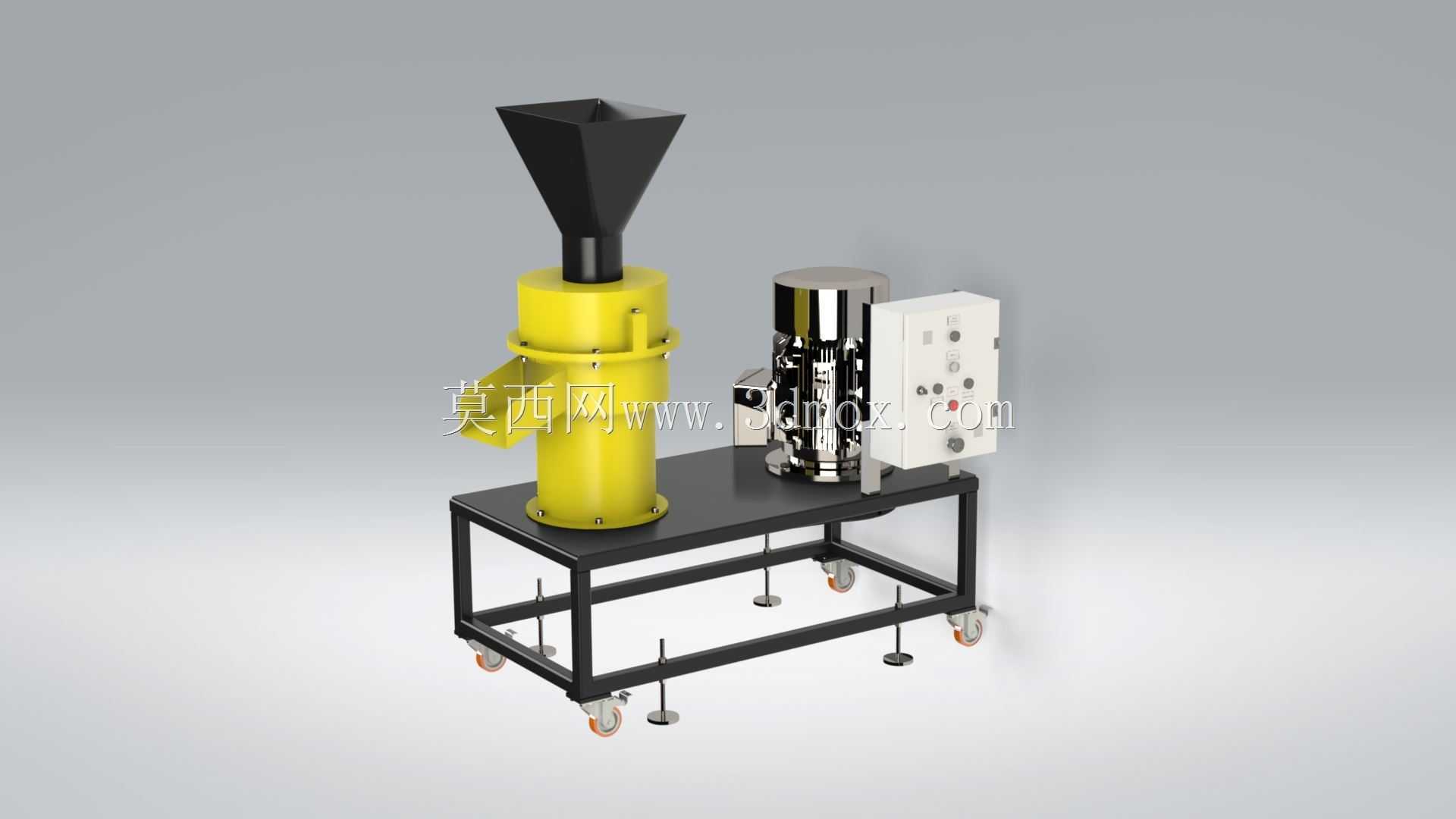

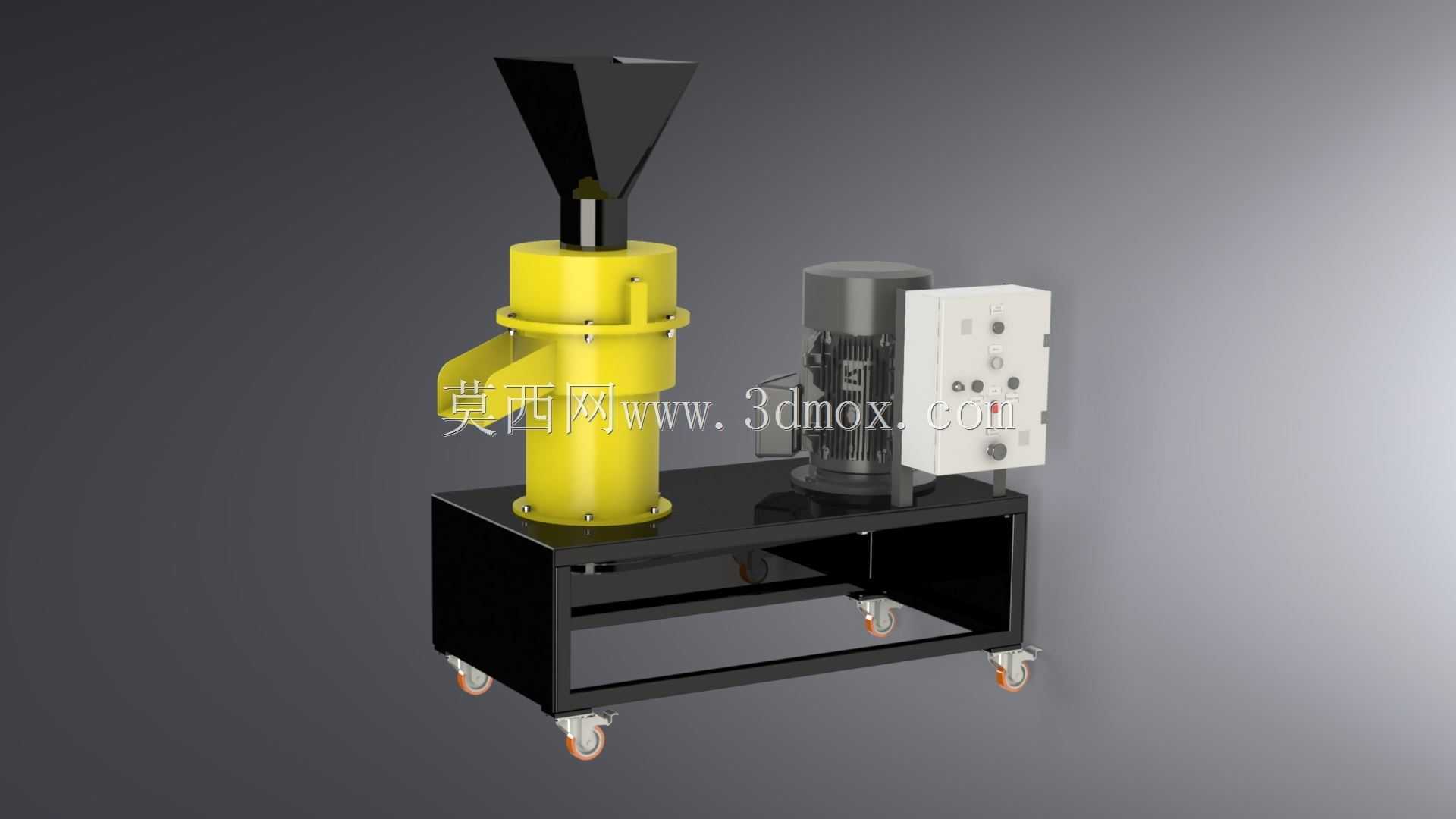

　　从布置方式看，制粒主机位于机架左侧，采用竖直筒体结构，顶部设置黑色锥形进料斗，原料依靠重力进入压制腔；筒体侧面设有斜向出料槽，成型颗粒在压制过程中从侧部排出。驱动电机布置在机架右侧靠后位置，与主机之间通过传动件传递动力；电控箱安装在电机外侧，面板上布置按钮、开关和指示元件，便于操作人员在设备旁完成启停与状态观察。这种主机、动力、控制集中在同一底架上的布局，减少了现场二次安装工作量，也让设备能够在不同车间或养殖区域之间转移。

　　机架是该机组的重要承载结构，模型中采用矩形钢管焊接成框架形式，底部形成开放空间，既可以容纳电机、护罩和传动部件，也方便检修人员接近设备下部。机架四角安装带刹车功能的万向脚轮，设备就位后可锁定脚轮，避免制粒过程中因振动产生位移；需要换料、清理或调整工位时，又可快速推移。脚轮的选型需要结合整机重量、地面条件和振动载荷考虑，模型中轮径与支架比例较清晰，可作为布置校核和干涉检查的参考。

　　制粒主机外形为黄色立式圆筒，上部连接黑色锥斗，下部固定在机架平台上。锥斗大端朝上、小端朝下，能够扩大受料面积并引导物料集中进入压制区域。筒体侧面的出料口采用倾斜溜槽结构，颗粒排出后可直接落入接料容器，也可与后续输送、冷却或筛分设备衔接。对于实际工程设计而言，进料斗高度、出料槽角度和主机中心距都会影响人工投料姿态、物料下落顺畅性以及接料空间，模型中这些相对位置均有明确表达。

　　驱动部分采用电机与主机并列布置，电机通过底座固定在机架平台上，外围可见防护罩和连接结构。该布置使整机重心落在底架范围内，移动时稳定性较好；同时电机不直接暴露在出料路径下方，可减少粉尘和颗粒对电机散热面的影响。电控箱采用立式箱体安装在电机旁，箱门朝向操作侧，按钮与旋钮高度适合站立操作。箱体与电机、主机之间需要预留线缆走线空间，实际设计时还应考虑防粉尘、防溅水、检修门开启角度以及急停按钮可达性。

　　在外形尺寸与安装边界方面，该设备属于紧凑型移动机组，高度主要由顶部进料斗决定，宽度由左侧制粒筒体和右侧电机电控组件共同决定，长度则取决于底架前后支撑距离。进行车间布置时，不能只按设备静态外轮廓预留空间，还需要在进料斗上方保留投料和清料空间，在出料槽前方预留接料桶或输送带位置，在电机和电控箱侧保留检修开门距离。底部脚轮使设备具备移动能力，但就位区域地面应平整坚实，避免长期重载运行时出现机架晃动或脚轮受力不均。

　　结构建模上，模型将筒体、锥斗、溜槽、电机、控制箱、方管机架、脚轮和紧固件等部件分区表达，能够用于检查装配关系、维护空间和外观比例。立式主机与黑色机架形成明显色彩区分，黄色筒体突出工作主体，黑色框架强调承载区域，白色电控箱则与动力部分形成视觉分隔。对于机械设计人员，该模型可进一步用于完善传动系统、密封结构、压模压辊布置、安全防护和现场布局；对于设备选型人员，则可直观判断其移动方式、操作面、出料方向以及与上下游饲料处理设备的衔接可能性。
