林业原木回转式液压抓斗结构设计

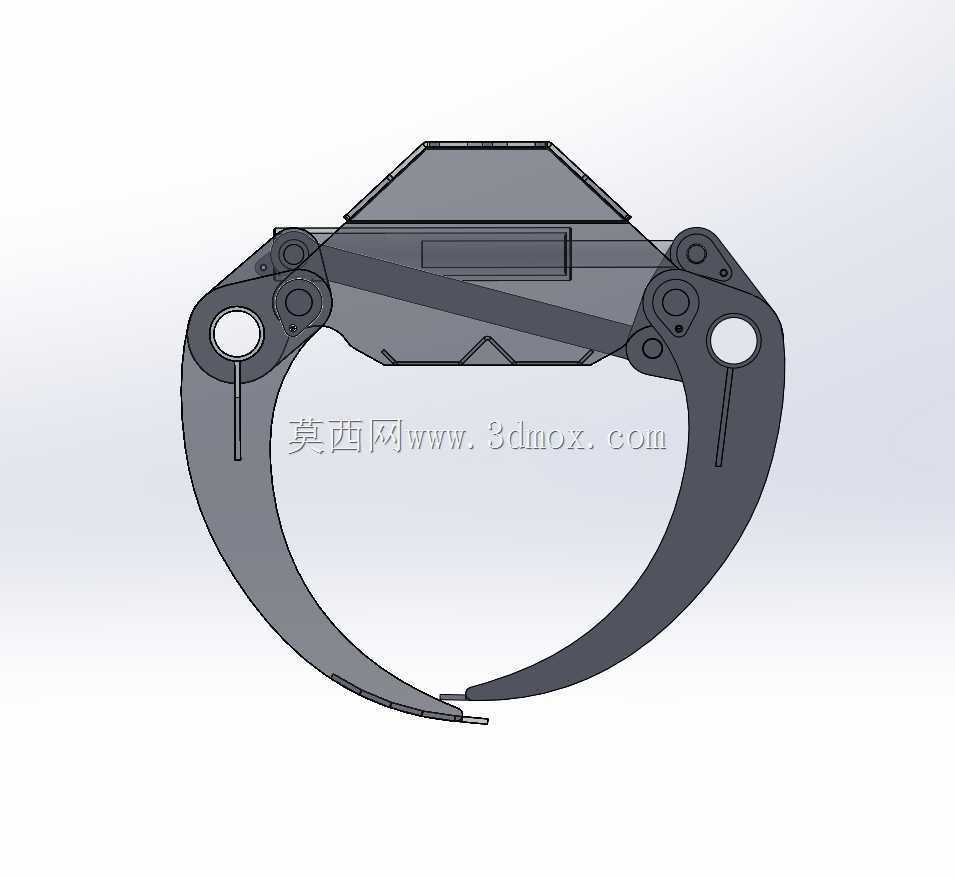

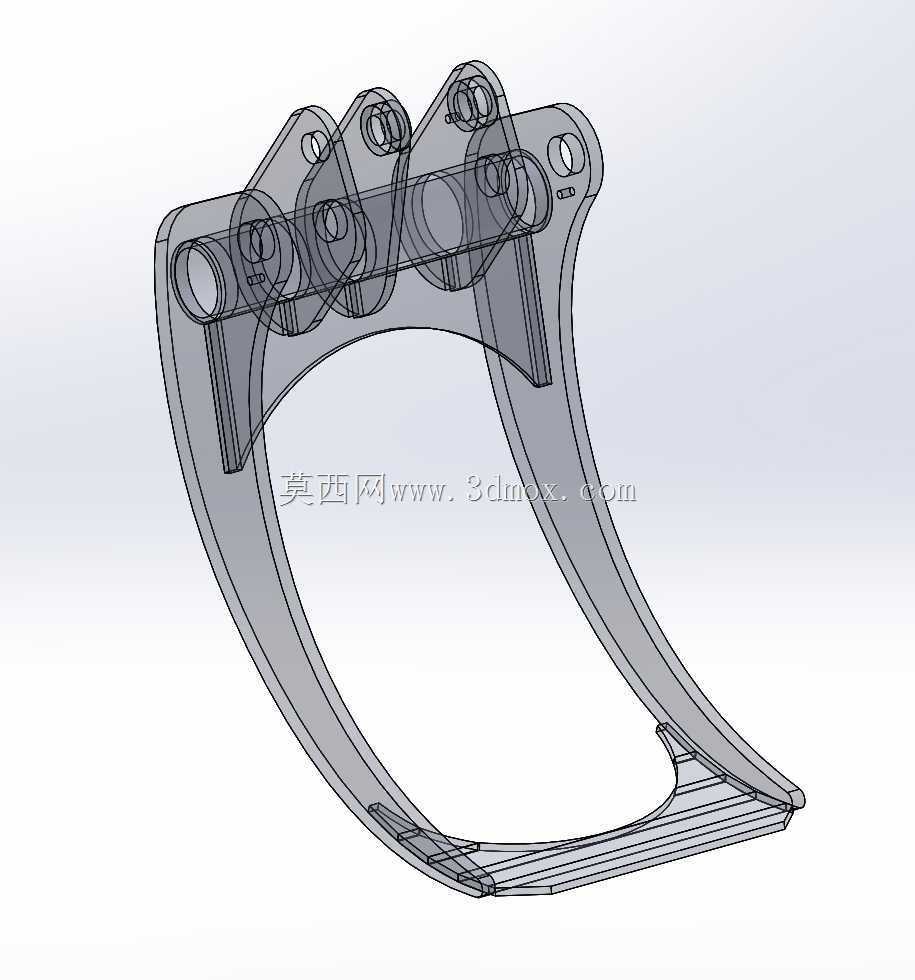

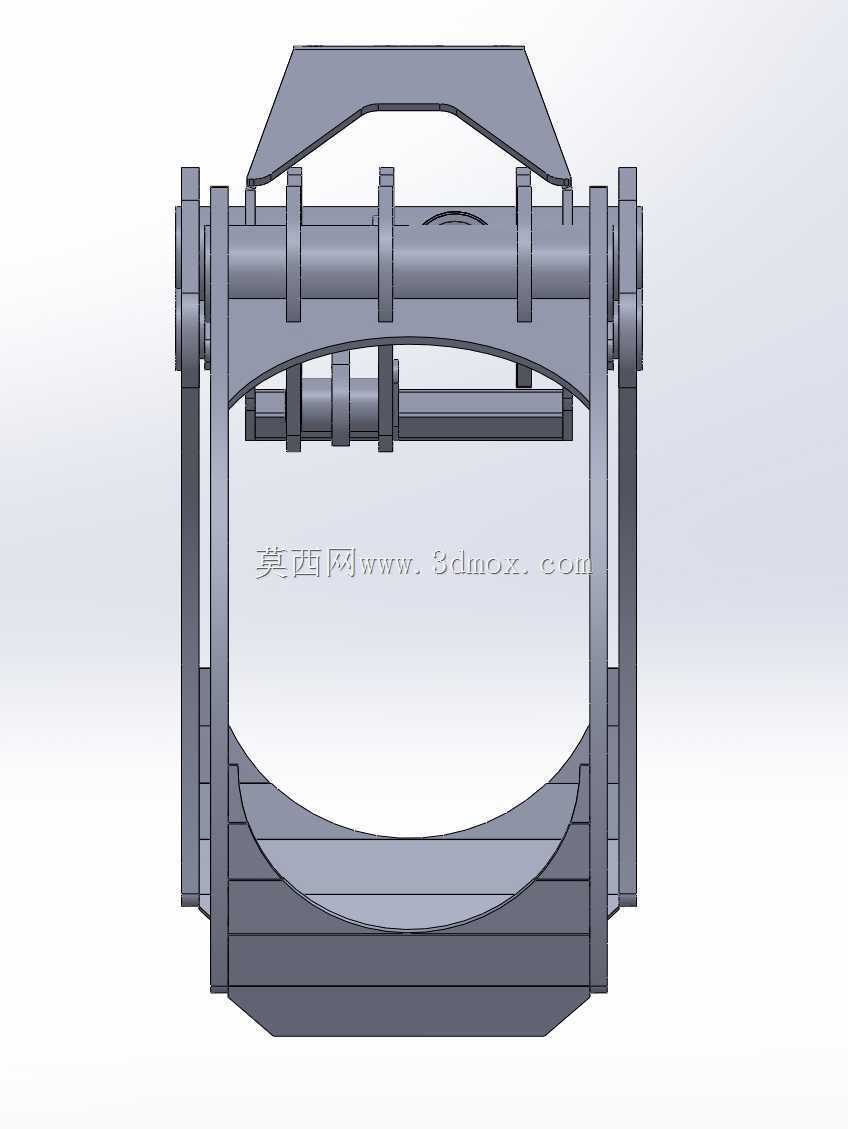

　　这套抓具的核心使用场景集中在林区集材、贮木场归垛、木材加工厂进料段以及港口散原木装卸环节，配套在挖掘机工作臂前端或者固定式木材装卸机的臂端，替代传统人工捆挂作业，单斗可覆盖常规采伐径级的原木批量抓取，作业时不需要额外辅助人员挂钩，能大幅降低短距离木材转运的辅助工时。从现场工况倒推结构设计时，首先要面对的是原木堆料不规则、单根木材径差大、物料表面带树皮泥污甚至冻层的问题，因此钳口没有采用平直对夹的形式，而是做成大弧度弯臂的半包络轮廓：两侧弧形爪齿向内收拢时，能顺着圆木的柱面自行找正，即便料堆里的原木交叉堆叠，下斗过程中爪尖也能顺着木材缝隙滑入，不会出现顶料、滑脱的情况。爪体的铰接点布局经过受力优化，驱动油缸横向布置在机架中部，

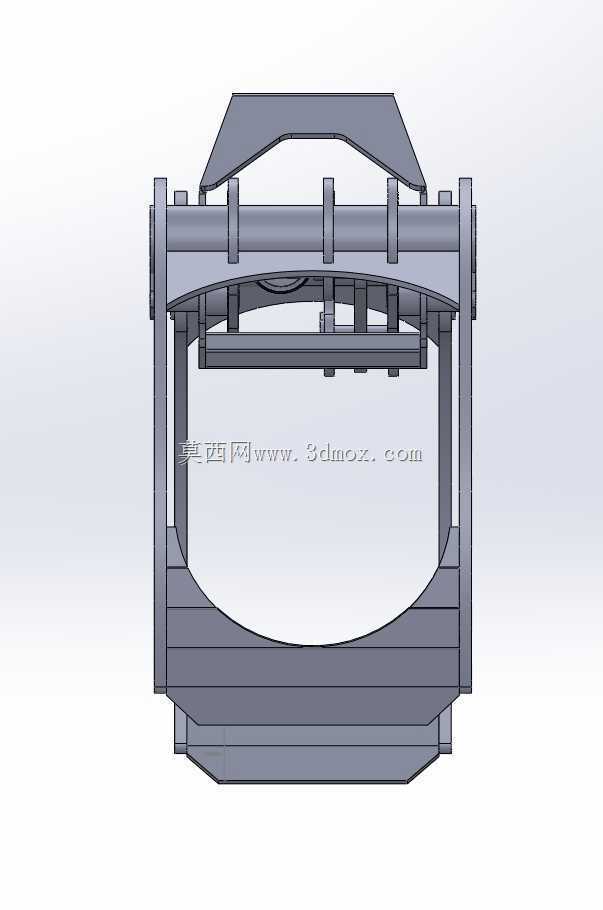

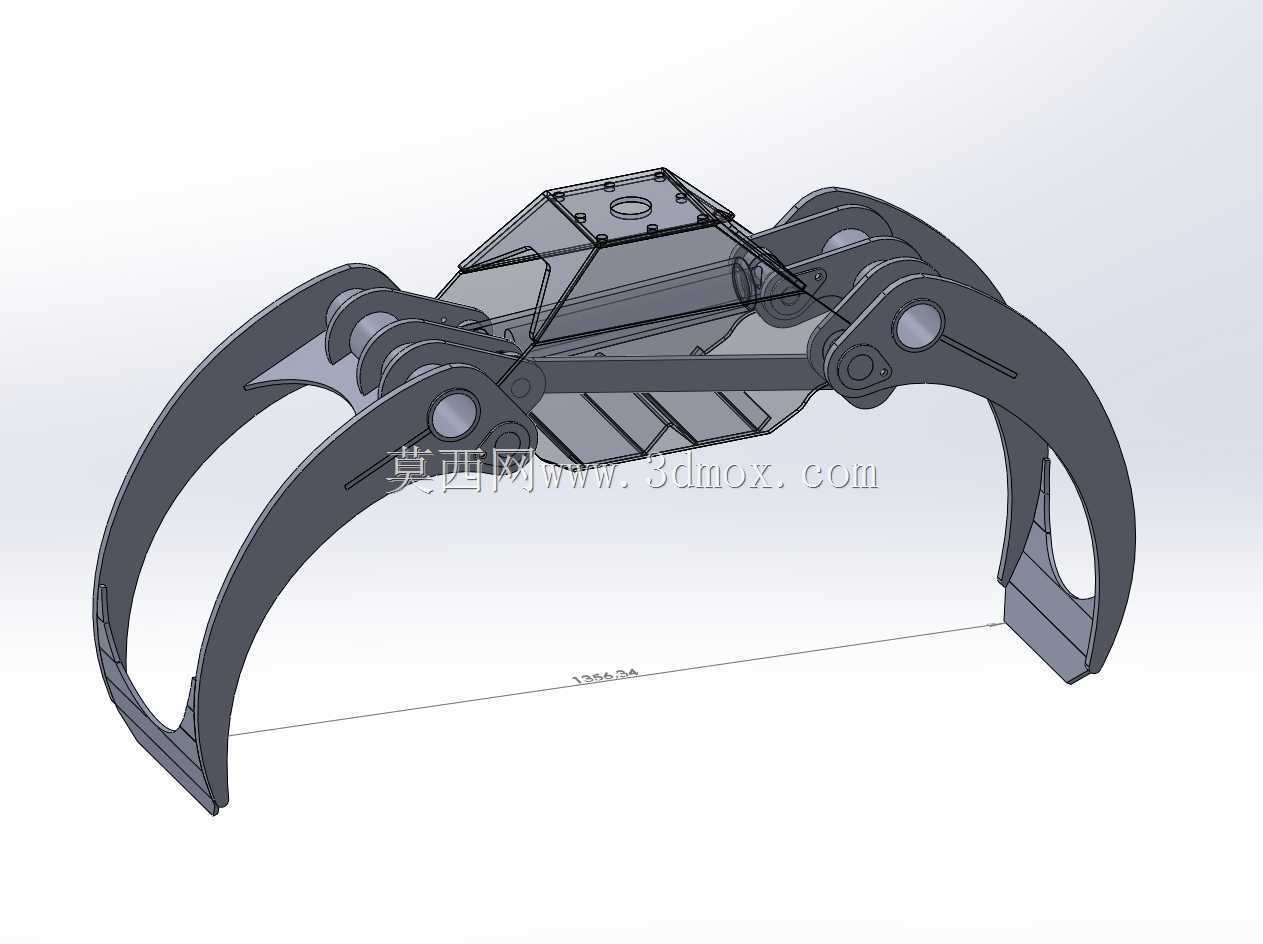

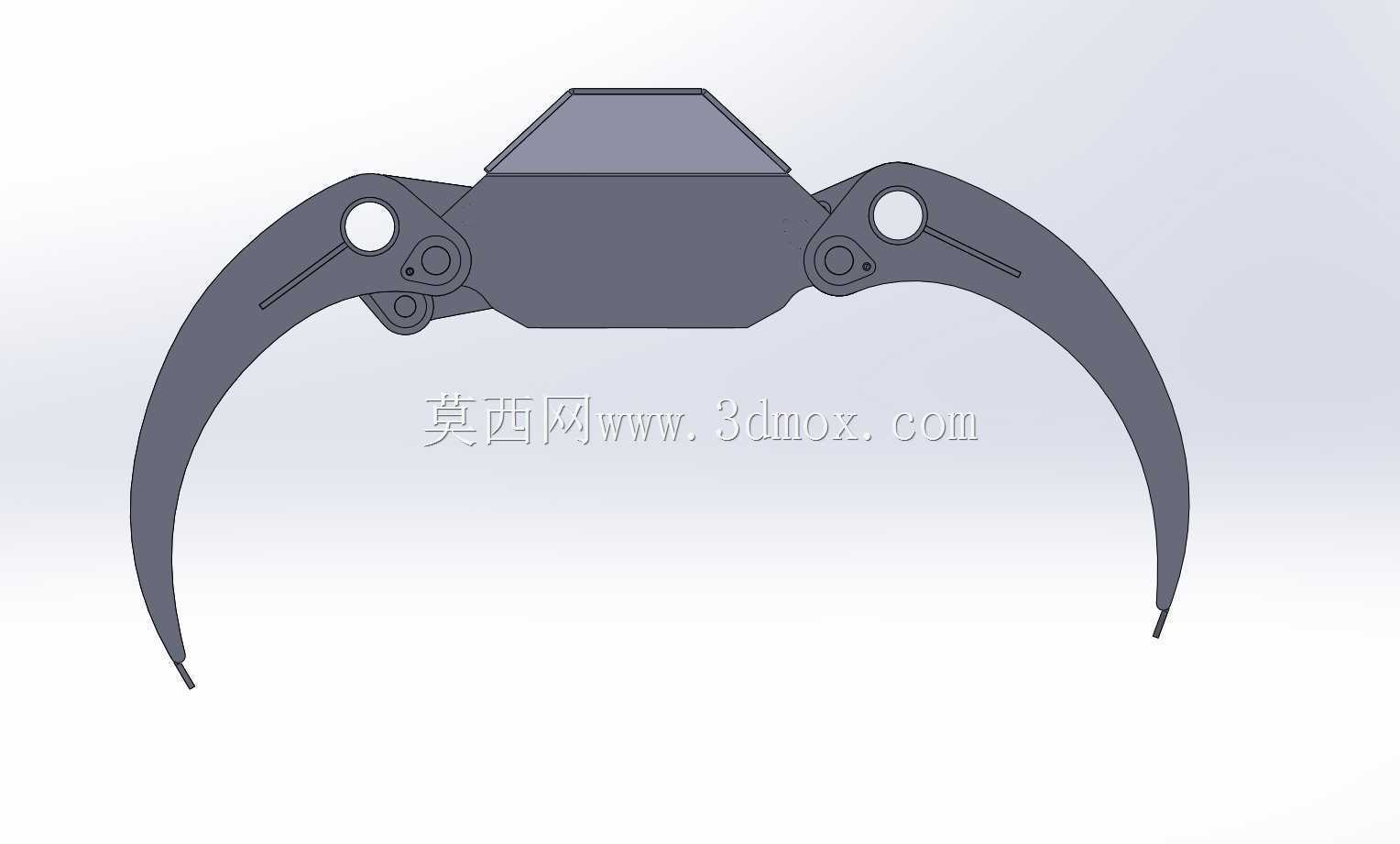

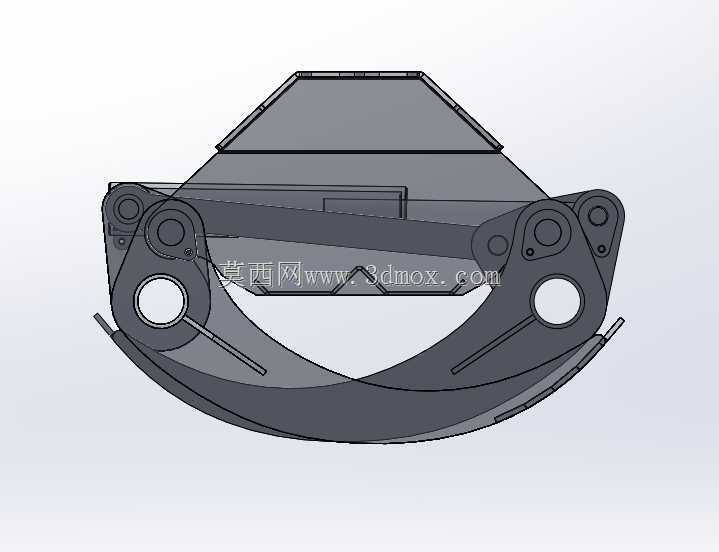

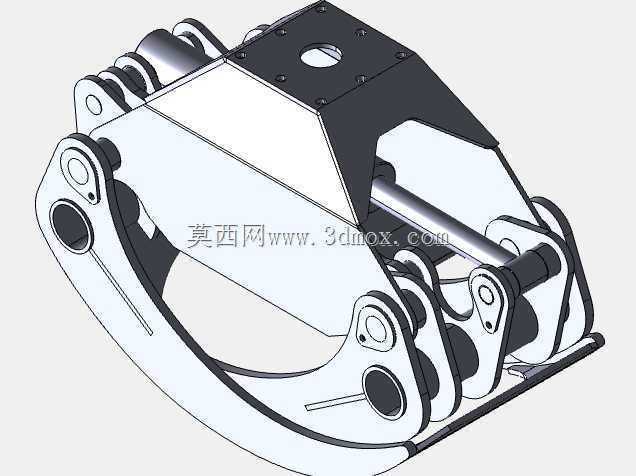

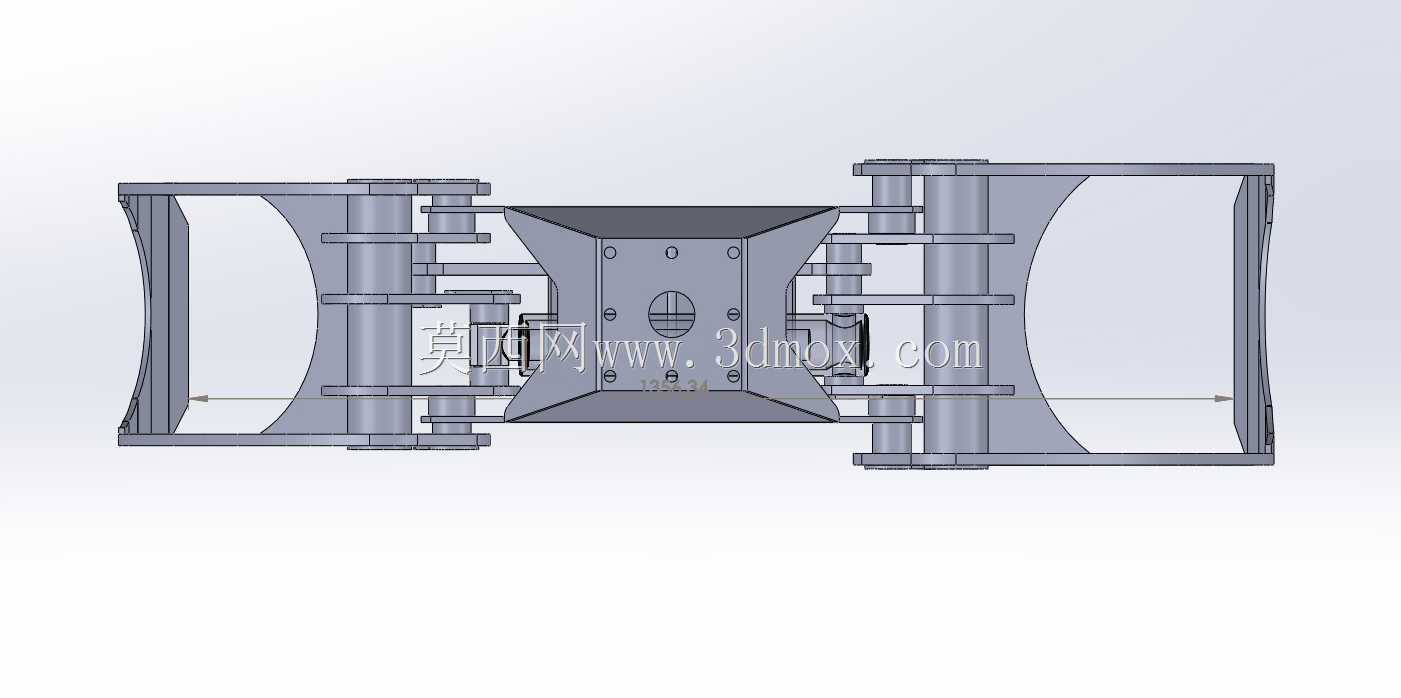

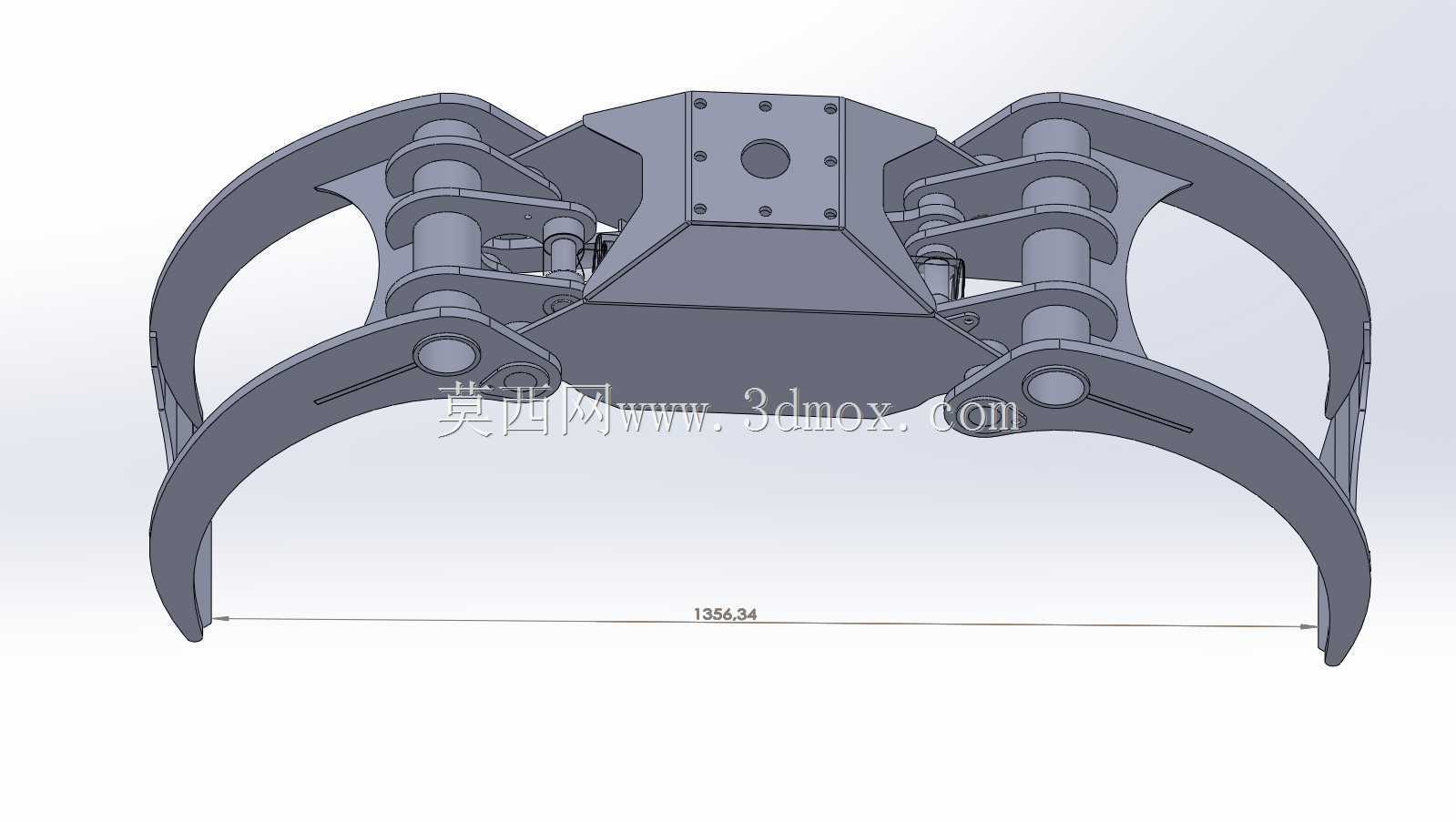

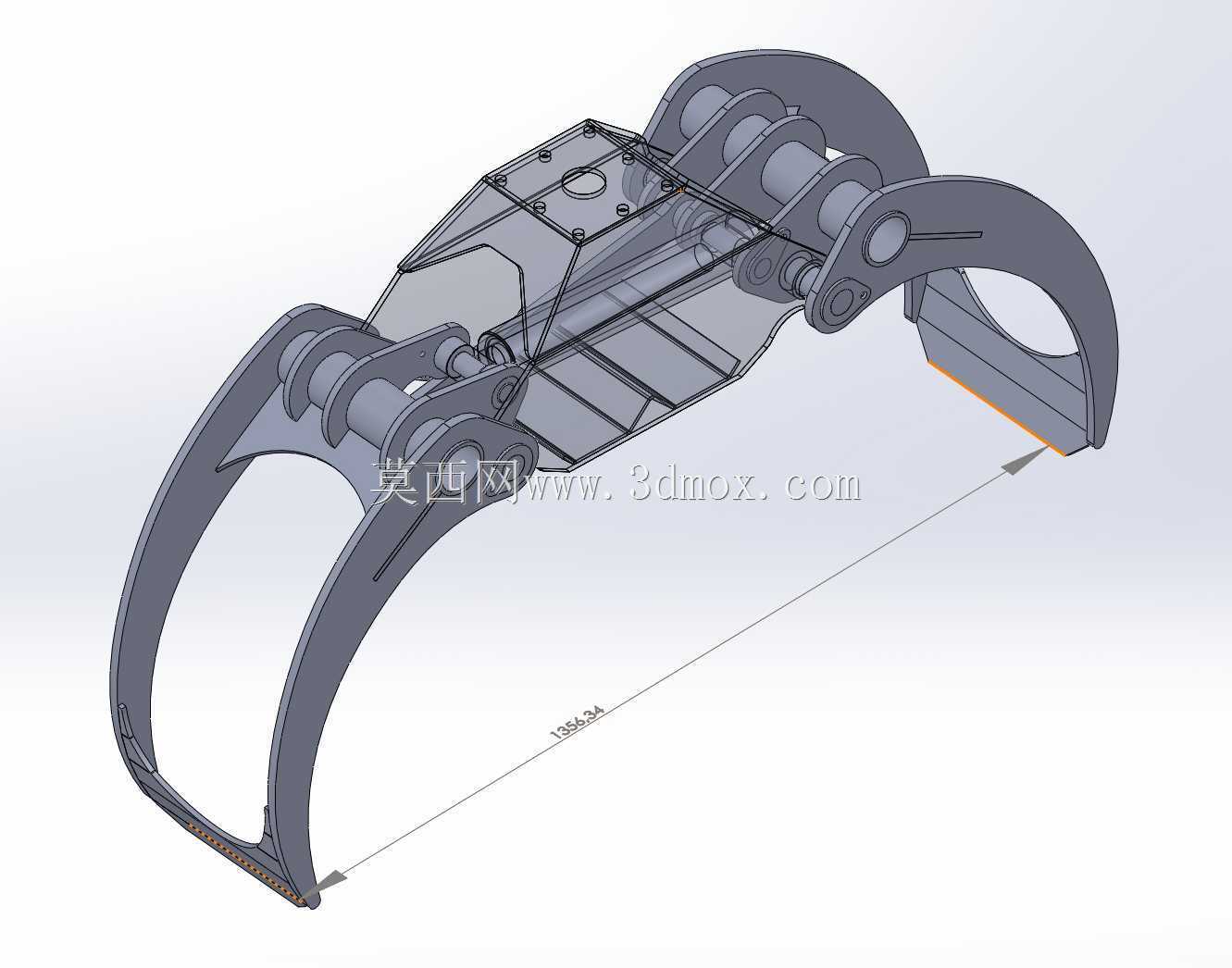

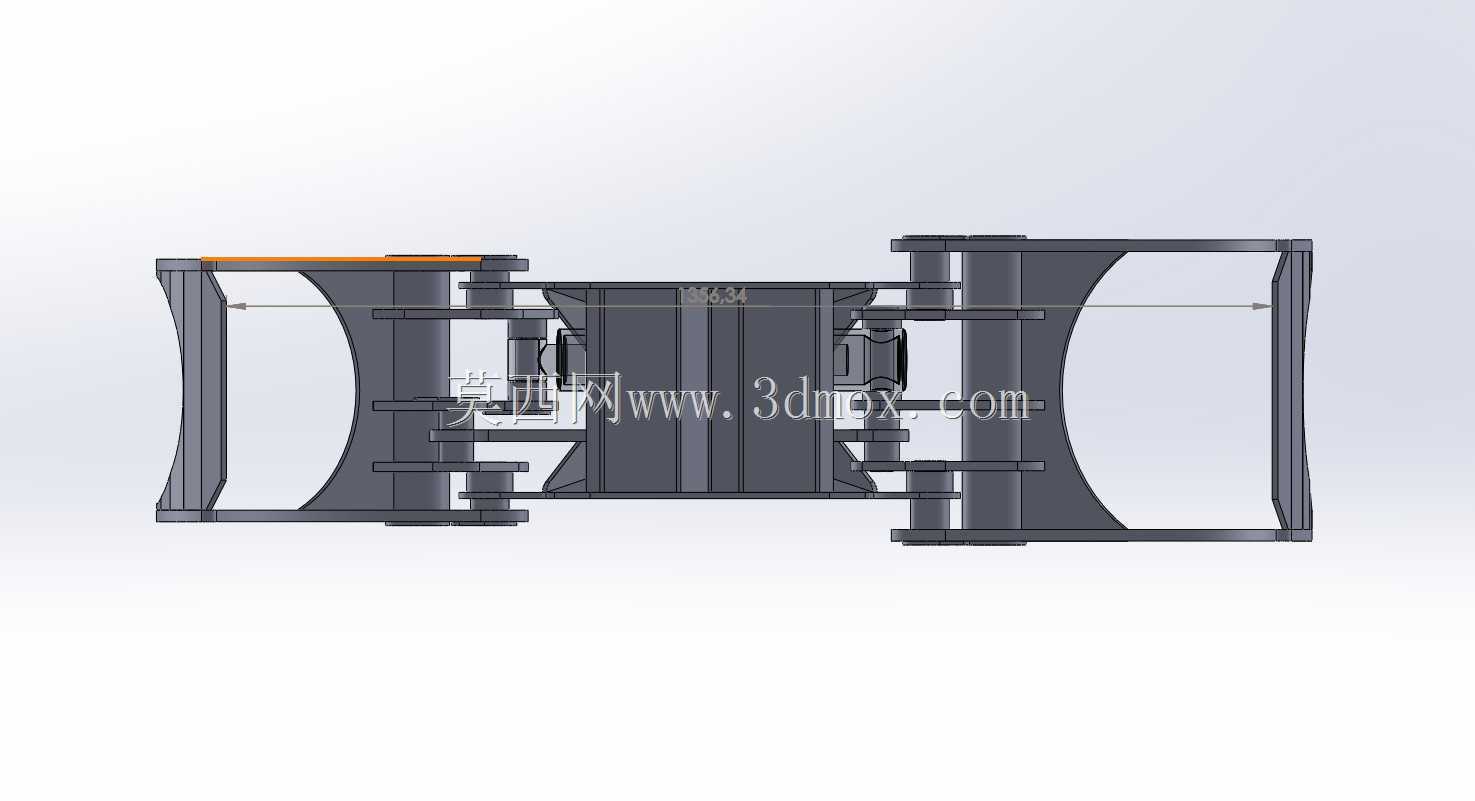

　　油缸伸缩时通过连杆放大钳口的开合行程，张开状态下两爪尖端的跨距可以容纳多根小径原木同时抱合，闭合后弧面的最小收口尺寸又能可靠夹持单根大径级木材，不会出现单根大料夹不住、小料攒不住的问题。顶部连接法兰采用标准回转支承安装界面，法兰盘上的螺栓孔位、止口直径匹配常用6到8吨级挖掘机的属具回转马达接口，现场换装时不需要改动斗杆前端的原有销轴孔位，接好液压油路即可投入使用；整体安装边界控制在臂端属具的常规回转半径内，抓斗全闭合状态的总高度不会超出挖掘机原快换接头的安全避让空间，回转动作时爪体边缘不会和斗杆、连杆发生运动干涉。机架主体采用厚钢板焊接箱型结构，两侧钳臂的铰接孔位置都镶有耐磨衬套，长期在泥沙、木屑环境里反复摆动时，

　　衬套磨损后可以单独更换，不必整体返修钳臂；爪尖边缘堆焊耐磨层，插入料堆时承受木材的挤压、刮擦，使用寿命比普通钢板刃口高出数倍。液压管路沿机架内侧走线，外露的胶管位置加装防护挡板，避免作业过程中被尖锐的木材端头剐蹭破损，油缸两端的铰接点都留有润滑脂注油通道，日常维保的时候可以直接在停机状态下加注润滑，不用拆解遮挡结构。实际作业逻辑上，这套抓斗不需要精准对位：司机在臂端俯视角下将张开的爪体压在原木堆上，借助臂体下压力让爪尖嵌入木料间隙，随后收拢油缸，两侧弧爪会自动把范围内的原木兜合在弧形腔内，夹持力随着油缸溢流压力稳定保持，回转、举升过程中木材不会滚落；卸料时张开钳口，木料靠自重脱出，不会在爪腔内卡滞。针对北方冬季冻木、

　　南方湿滑长材的不同工况，钳臂内侧还预留了可选装的防滑齿安装位，针对表面结霜、带树皮的光滑原木，可以加装凸起齿块增加咬合摩擦力，针对造纸厂的小径枝桠材作业，也可以在弧爪间隙加装挡条，避免细短木料从爪缝漏出。整套结构的运动间隙在建模阶段就做了全行程干涉检查，钳臂从最大张开到完全闭合的全过程中，连杆、油缸、机架之间都保留了足够的安全间隙，即便铰接点衬套出现正常磨损间隙，也不会发生零件磕碰；受力校核时按照偏载工况验算——也就是抓取的木材全部偏在爪体一侧时，单侧钳臂的铰接点焊缝、销轴剪切强度都留有足够安全余量，适配林区重载、高频次的连续作业需求。
