林业作业用圆木夹持抓斗结构设计

这款圆木抓斗属于林业工程机械的核心作业属具，主要适配于挖掘机、装载机等主机设备，广泛应用在林场原木采伐转运、木材堆场装卸、制材厂原料上料、山区木材集运等作业场景，能够替代传统人工捆扎吊装的作业模式，大幅降低原木搬运过程中的人工劳动强度，同时减少木材装卸环节的安全隐患，提升散状长圆物料的转运效率。

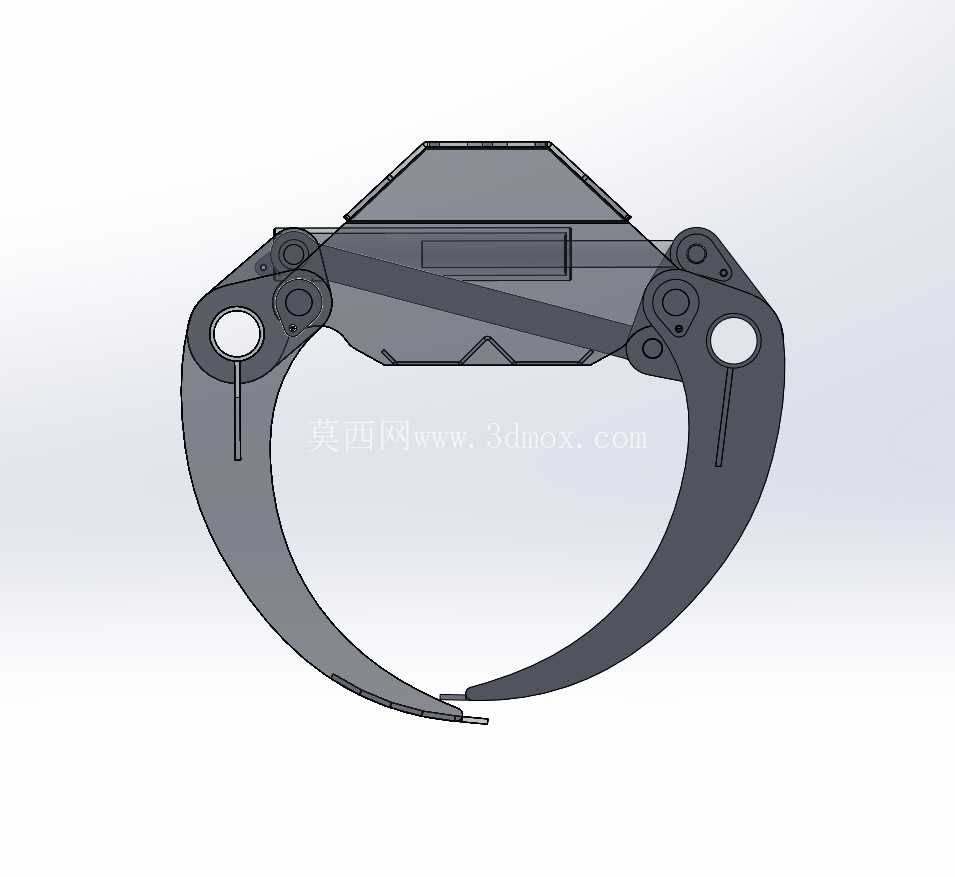

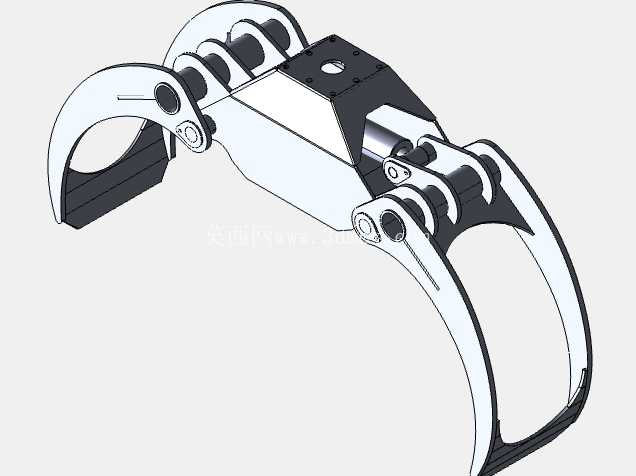

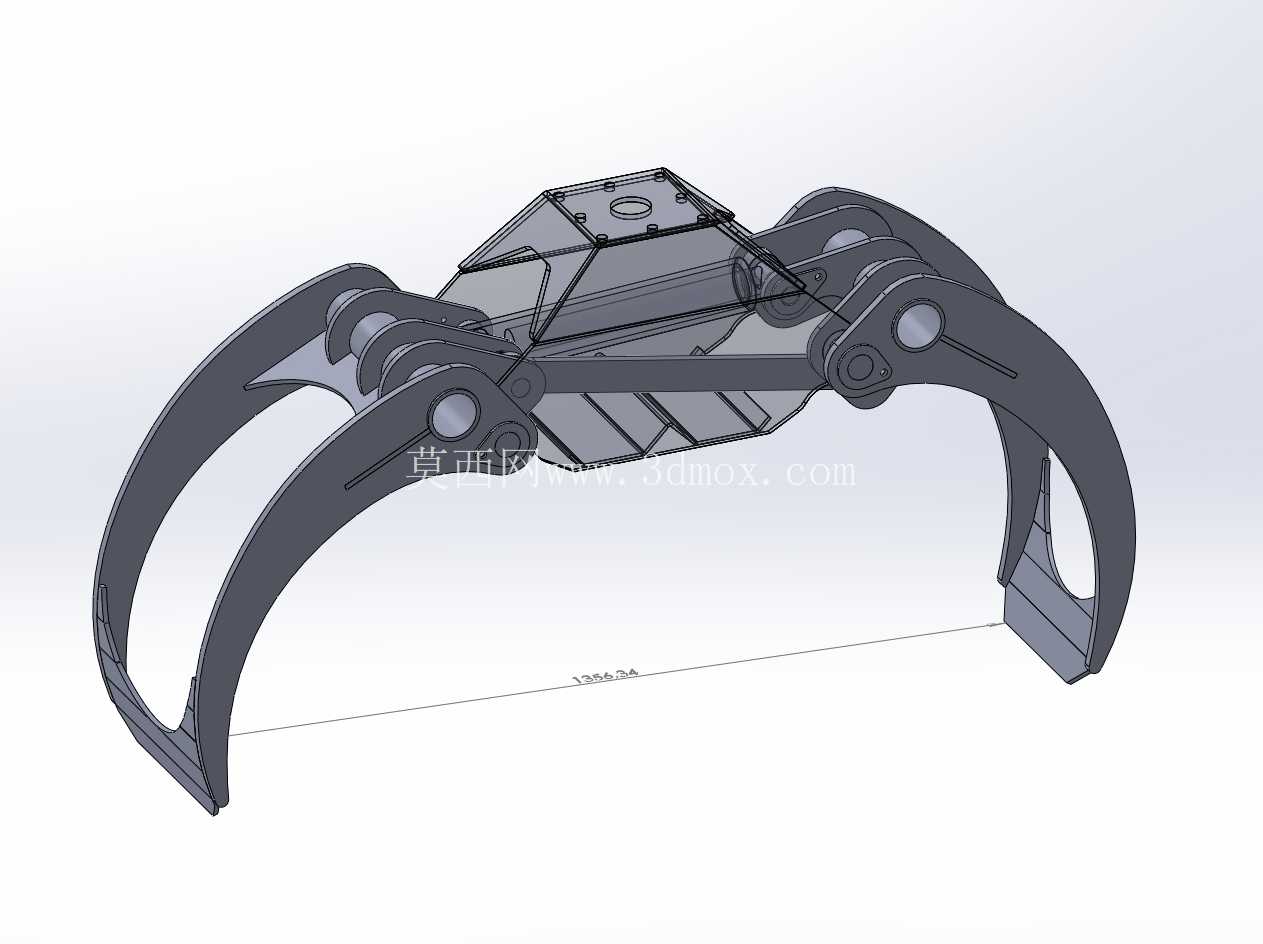

从功能特性来看，该抓斗采用双瓣弧面夹爪的对称结构设计，夹爪内侧预留了防滑齿安装位，作业时依靠液压油缸驱动两侧夹爪同步绕铰接点回转，能够根据不同直径的圆木自适应调整开合角度，单斗可适配直径范围覆盖常规林业采伐的小径材到大径级原木，夹持过程中弧面爪体能够与圆木外周形成多点贴合接触，避免夹持过程中木材滑脱，同时不会对原木表面造成过度挤压损伤，兼顾夹持可靠性与木材完整性。上部连接法兰采用标准安装接口设计，能够快速与不同吨位主机的小臂前端完成铰接匹配，不需要对主机原有结构做额外改装，适配性较强。

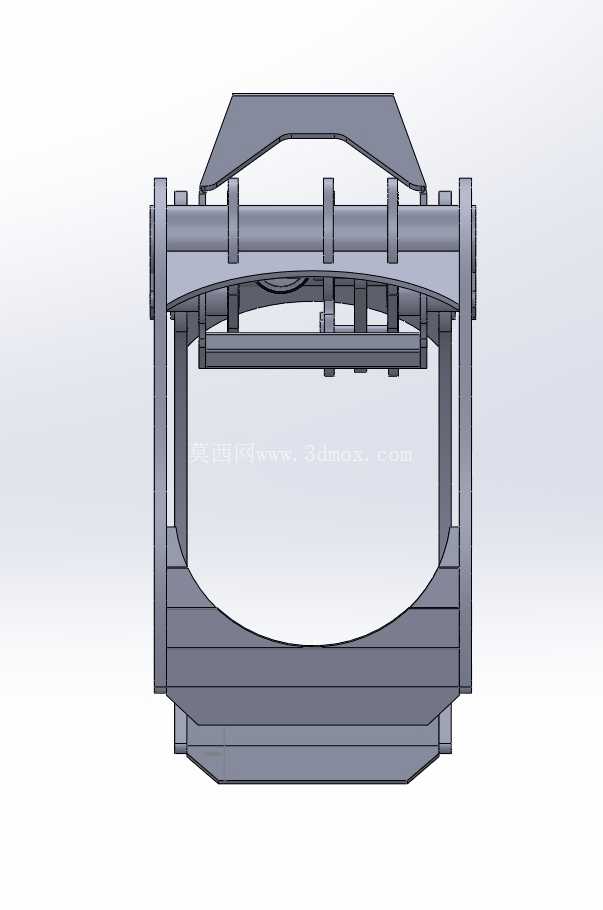

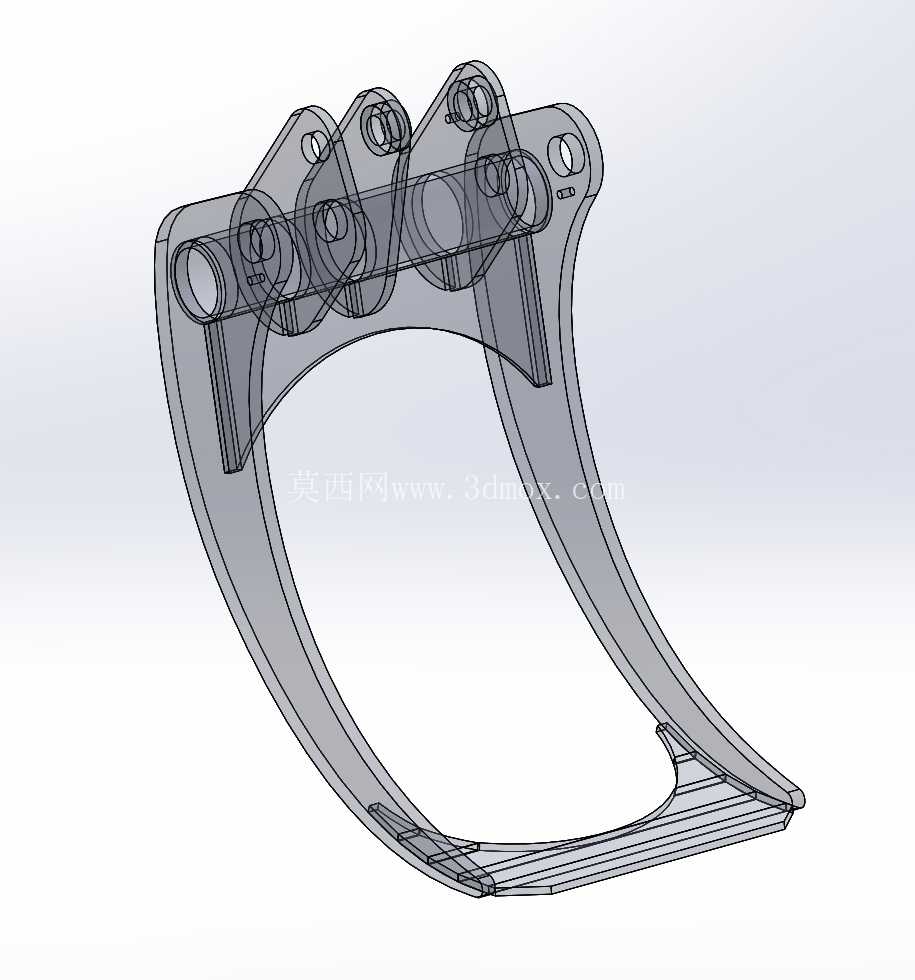

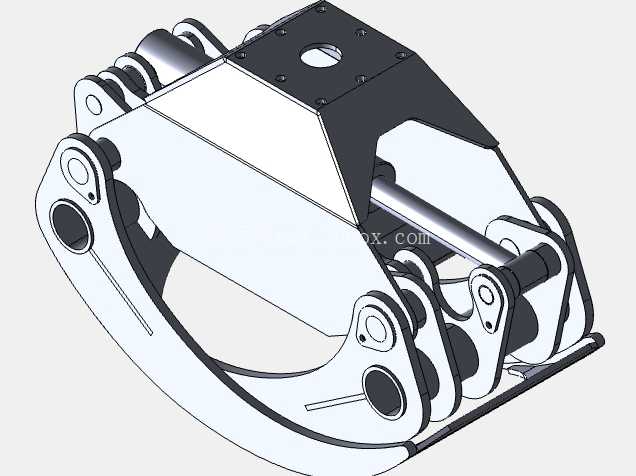

在设计思路层面，整体结构采用模块化拆分设计，上部连接座、中部驱动架、两侧夹爪、铰接销轴、液压油缸安装位均为独立可拆分单元，日常维护时可单独更换磨损的销轴、衬套等易损件，不需要整体报废更换，降低全生命周期的使用成本。受力结构上，夹爪主体采用箱型焊接结构的设计逻辑，在保证整体结构强度的前提下尽可能降低自重，减少主机前端的负载冗余，铰接点位均做了镶套处理，避免长期回转磨损导致的结构间隙过大，延长设备的实际使用寿命。驱动端采用单油缸同步驱动的结构形式，通过中部的连杆机构保证两侧夹爪的开合动作完全同步，不会出现单侧夹爪偏摆导致的夹持偏载问题，液压管路沿结构内侧布置，避免作业过程中被木材剐蹭损坏。

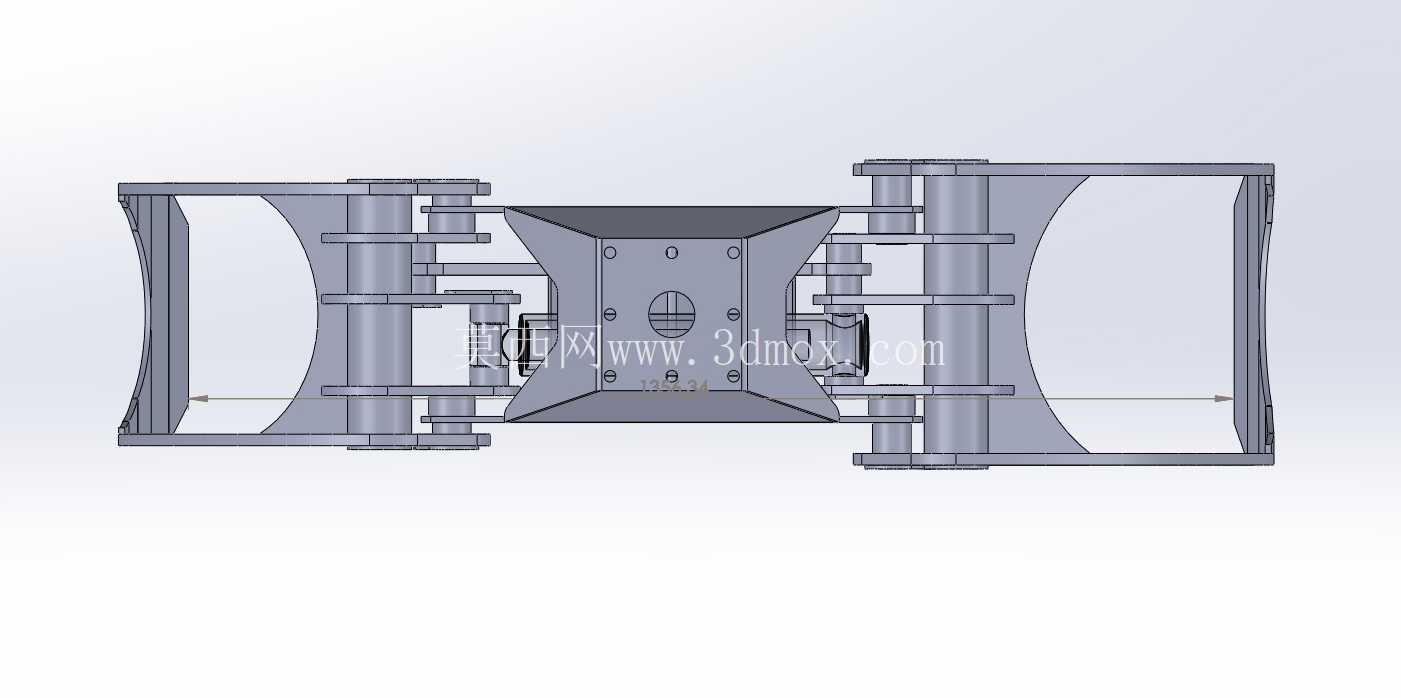

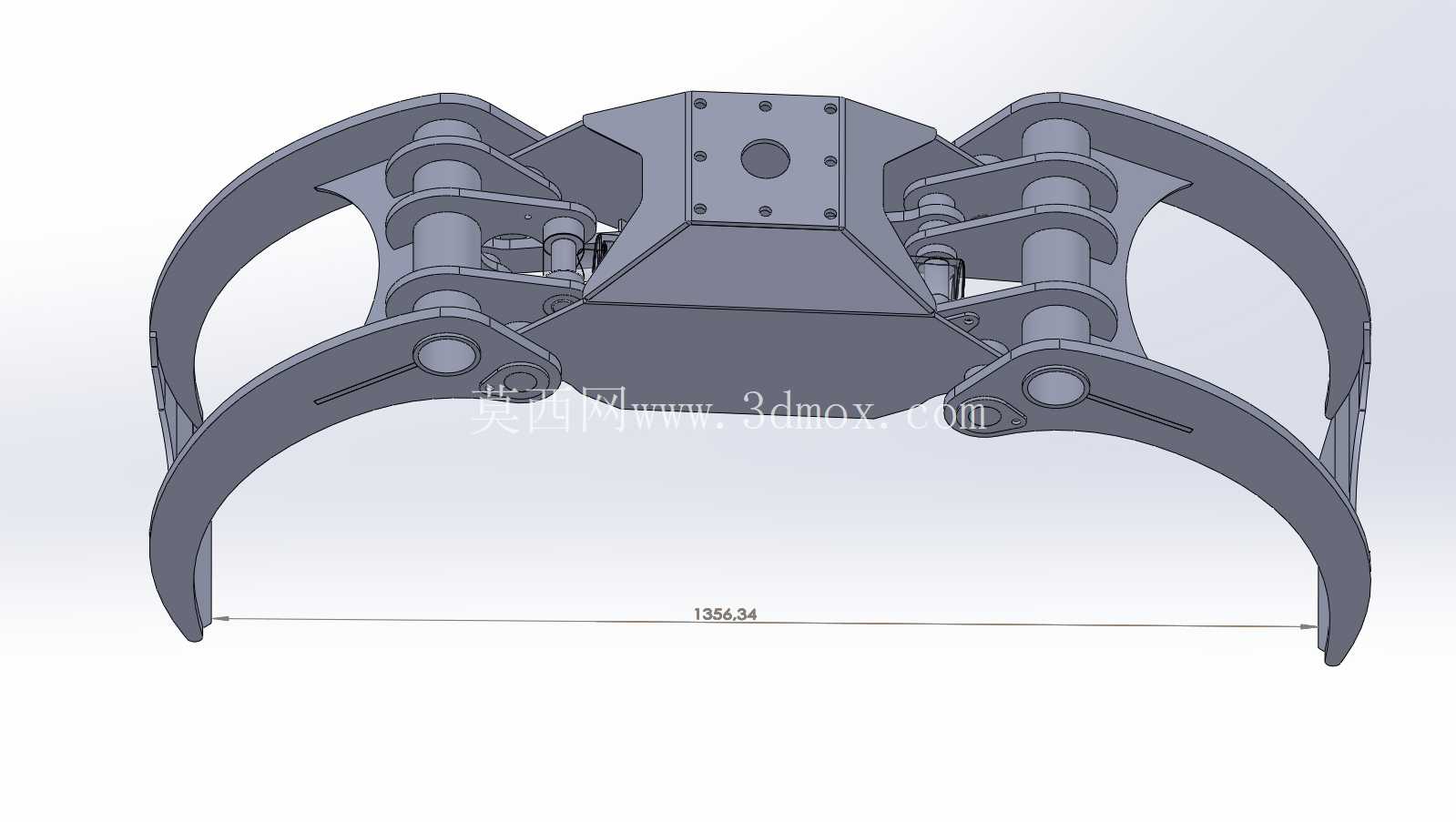

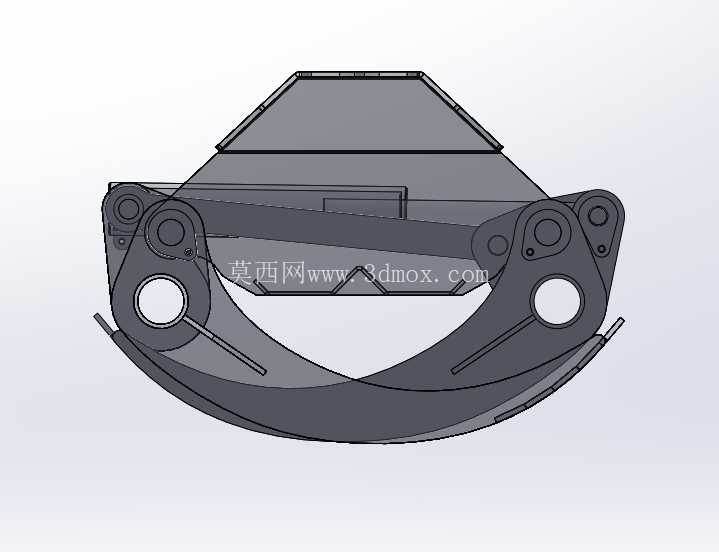

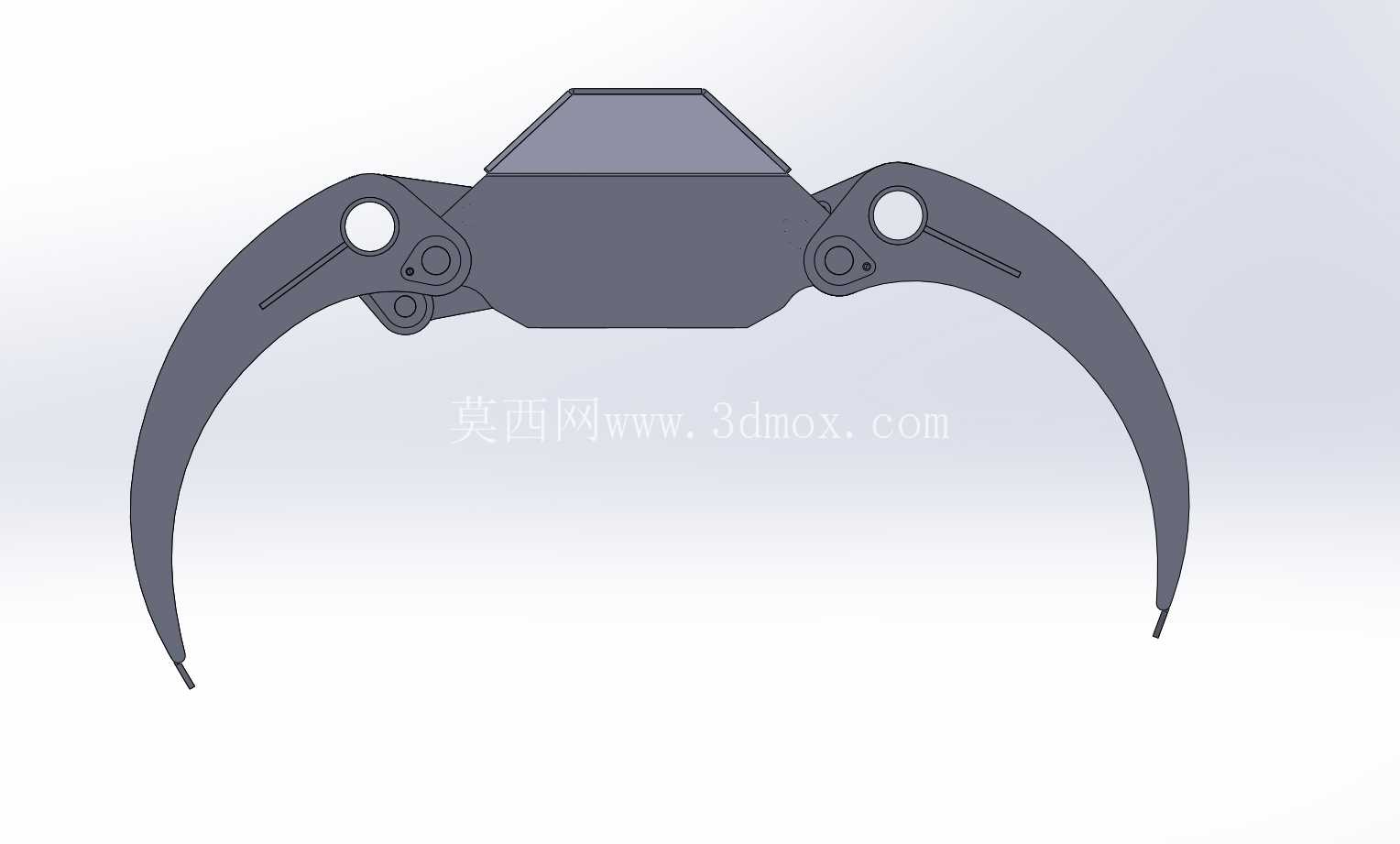

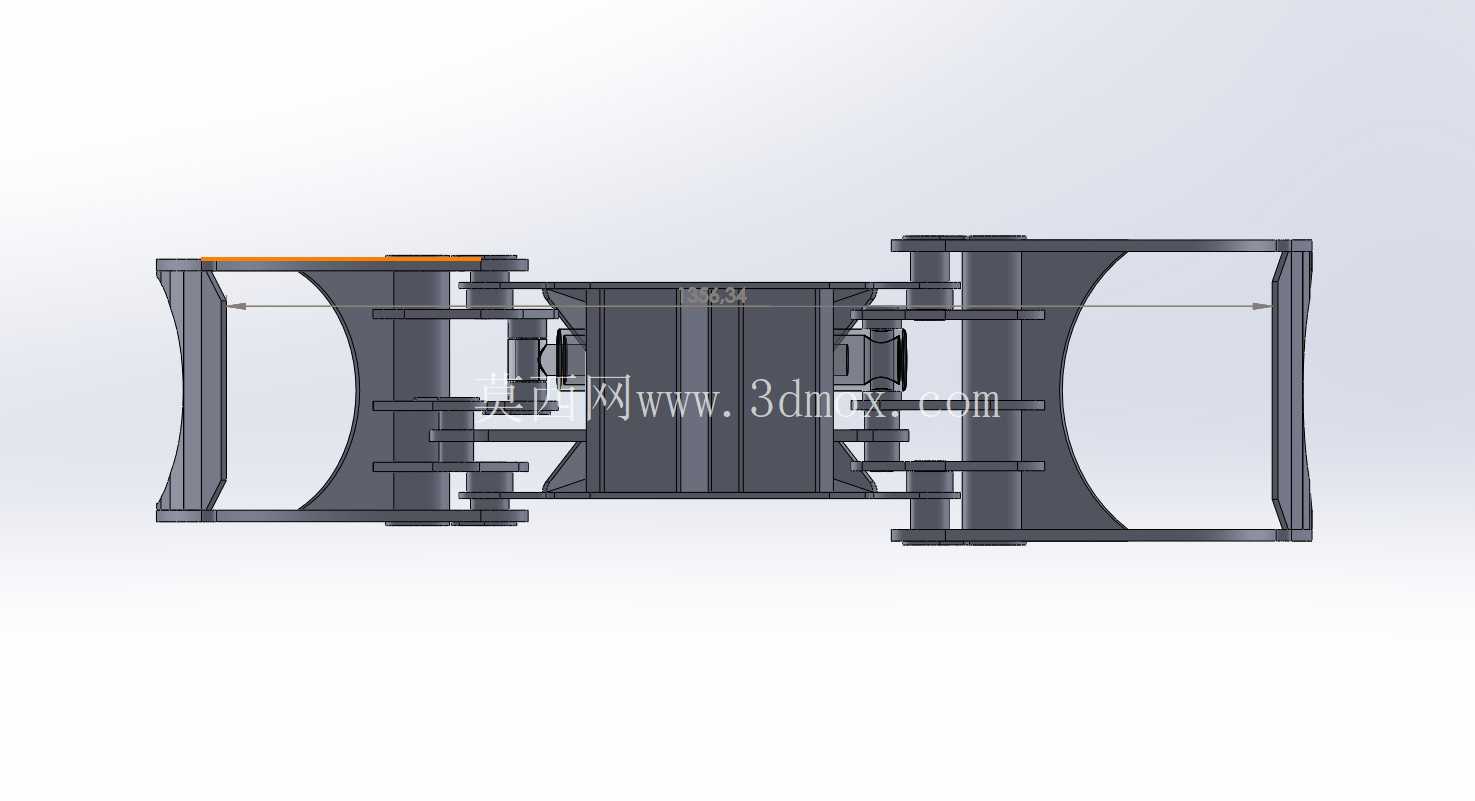

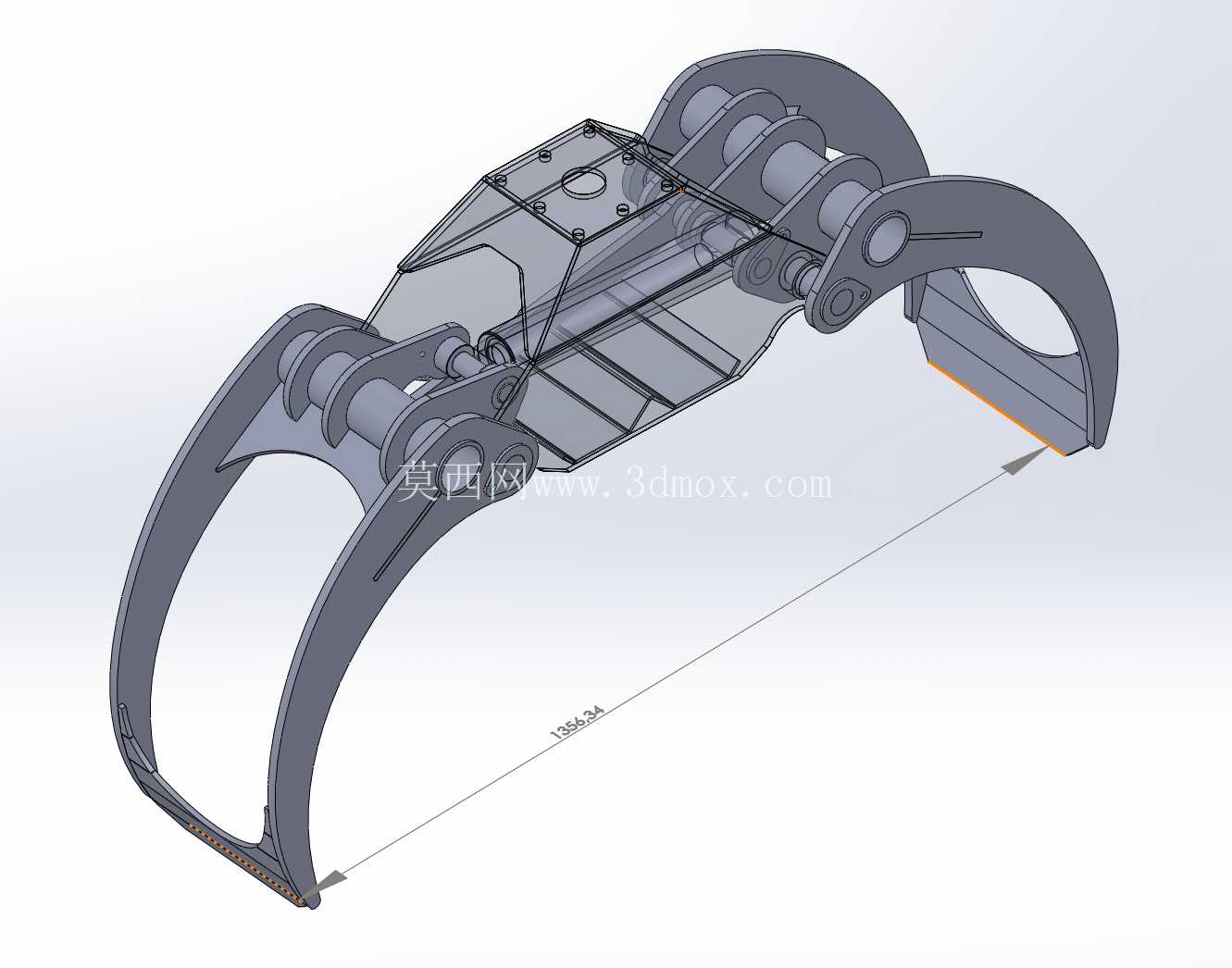

从安装边界与尺寸适配来看，上部法兰的安装孔位按照通用工程机械属具的接口标准设计，连接销轴的孔径与跨距覆盖主流6-15吨级主机的安装尺寸范围，抓斗完全闭合时的最小夹持直径可满足小径级枝桠材的抓取需求，完全张开时的最大开口尺寸可覆盖常规林业作业中常见的大径级原木直径，整体外形轮廓在回转过程中不会与主机小臂结构发生运动干涉，作业时的最小回转半径适配林场狭窄作业空间的转向需求，不需要额外预留过大的作业空地。夹爪下端的咬合边做了加厚耐磨处理，能够适应林场场地内碎石、枝桠等复杂地面环境，抓取地面散放木材时不会因为磕碰硬物导致爪体变形。

实际作业过程中，该抓斗不仅可以抓取整根圆木，也可对散堆的短木料、枝桠材进行批量抓取，相比传统的钢丝绳捆扎吊装方式，不需要人工辅助穿绳、解绳，单人操作主机即可完成全流程装卸作业，尤其在山地林场等作业空间受限、人员通行不便的场景下，能够大幅减少作业人员的现场暴露风险，同时作业效率相比传统模式提升数倍。结构设计上充分考虑了户外作业的恶劣工况，所有铰接点位均预留了润滑注油通道，可定期加注润滑脂降低转动副的磨损，外露结构件的表面处理工艺适配户外潮湿、多木屑粉尘的使用环境，能够长期在林区露天环境下稳定作业，不会因为锈蚀、粉尘卡滞导致动作失灵。
