手推轮式锄草松土耕整机结构设计

　　该手推轮式锄草松土机具主要面向小块农田、菜园、果园行间、温室垄沟以及庭院园艺作业场景，用于在作物生长期间完成浅层除草、表土疏松、垄边整理和轻度开沟作业。与大型拖拉机配套机具相比，这类设备不需要宽幅转弯空间，也不会在密植作物之间造成明显压苗，适合在行距较窄、地面起伏不大、作业通道狭窄的区域使用。对于家庭农场、自耕农、育苗基地和小型园艺维护人员而言，它可以替代部分弯腰锄地作业，降低人工除草强度，同时保留人工机具对作物间距和耕作深度的灵活控制。

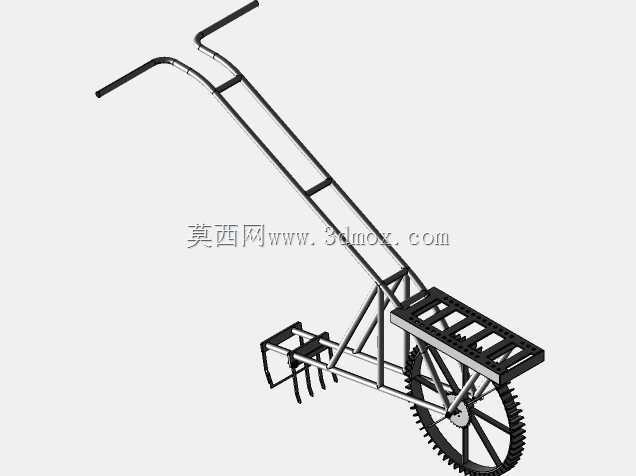

　　整机采用单轮支撑、双把手推行的框架式布局。前部为耕作执行端，布置多根向下伸入土壤的锄齿；中部由管材焊接成承力机架，并设置带防滑齿形的行走轮；后部延伸出两根向上抬起的操作把手，操作者站在机具后方推动前进时，可通过把手控制俯仰角度，使锄齿切入或脱离土壤。机架上方还设置了栅格状承载平台，可在短距离转运时放置少量农具、配重或采收物，使机具不仅承担耕作功能，也兼顾园间搬运的辅助需求。

　　从受力路径看，操作者施加的水平推力经把手传递到主管框架，行走轮承担主要竖向支撑，锄齿在土壤阻力作用下产生切削反力。框架杆件采用细长圆管组合，有利于在保证抗弯、抗扭刚度的同时控制整机重量。齿形行走轮并非普通光面轮，其外缘均布凸起齿，作用是在湿软泥土或松散表土上增加抓附能力，减少推行时打滑。轮轴位于机具重心附近，使前端锄齿的入土压力可以通过把手轻微调整：下压把手时前端抬起，锄齿变浅；抬升把手时前端下沉，锄齿切入更深。这种结构不需要复杂的液压或电动调节机构，依靠人力杠杆即可完成作业深度控制。

　　耕作部件采用多齿并列方式，锄齿向下并略向前进方向倾斜，推进时齿尖先刺入土层，随后沿水平方向切断草根、松动表土，并将部分杂草带出或埋覆。齿间留有间隙，可避免湿土、草根和碎石快速堵塞。与旋转刀片相比，固定式锄齿结构简单、维护点少，没有高速旋转件，碰到小石块时主要表现为抬升或滑移，安全性更高。其作业特性偏向浅层中耕，适合在作物根系附近进行受控松土；若需要深翻，则应配合专用耕翻设备，而不应将该机具按深耕机械使用。

　　设计思路上，该机具强调轻量化、可推行、易维护和低依赖动力。整体没有内燃机、电机、链条传动和复杂离合器，制造时以管材弯制、焊接、轮轴装配和锄齿固定为主，适合小批量农机具加工或维修场景。把手高度向后上方延伸，使操作者能够保持较自然的站立姿态；把手端部可加装防滑握套，以改善长时间推行时的握持稳定性。机架三角形支撑区域用于分散轮轴与耕作端之间的载荷，斜撑杆能够减少前端受土壤冲击时主管的摆动。

　　外形边界方面，机具长度主要由前伸耕作架、中部轮组和后伸把手共同决定，属于狭长型手推设备；宽度则受锄齿作业幅宽和行走轮直径限制，能够在常规菜园行间通过。存放时，双把手向上占据一定竖向空间，前端锄齿朝下放置时应注意地面承载和人员触碰安全；若空间有限，也可将机具侧放或悬挂，但需避免把手、轮轴和锄齿受到集中碰撞。装配边界集中在轮轴同轴度、锄齿紧固点和把手焊接节点：轮轴应保证转动顺畅且无明显轴向窜动，锄齿安装后应保持相近入土高度，把手与主管连接处需承受反复推拉和扭转，不能出现虚焊或裂纹。

　　在实际选型与建模校核中，需要重点关注锄齿入土角、轮齿节距、机架重心高度和把手力臂。入土角过小会导致锄齿容易浮出土面，过大则增加推进阻力并使机具剧烈跳动；轮径过小会降低越障和通过松软地面的能力，轮径过大则会抬升机架、影响前端压齿力；把手过高会削弱深度控制，过低则增加操作者弯腰负担。三维结构表达时应完整呈现圆管弯折路径、斜撑连接关系、轮辐与齿圈形状、栅格平台杆件间距以及锄齿的排列和固定方式，以便后续进行工程出图、焊件拆分、人机姿态校核和样机制作。
