橄榄种植分选输送一体化加工设备

　　这套设备面向橄榄采收后的初加工环节，整体将上料、分选、输送、集料等功能布置在同一机架上，适合中小型果品处理线、种植合作社加工点以及农产品试验线使用。现场布置时，设备需要沿物料流向预留操作与维护空间，前端进料位置应保证采收容器或提升上料装置能够顺畅对接，顶部锥形料斗周围需留出人工倒料或机械送料的回转范围；后端红色集料箱承担分选后物料暂存，箱体外侧应保留叉车或人工转运通道。机架采用四根立柱与多层横梁组成的支撑结构，立柱落地，底部可通过地脚螺栓与混凝土地面固定，以降低振动筛动和皮带运行带来的晃动。

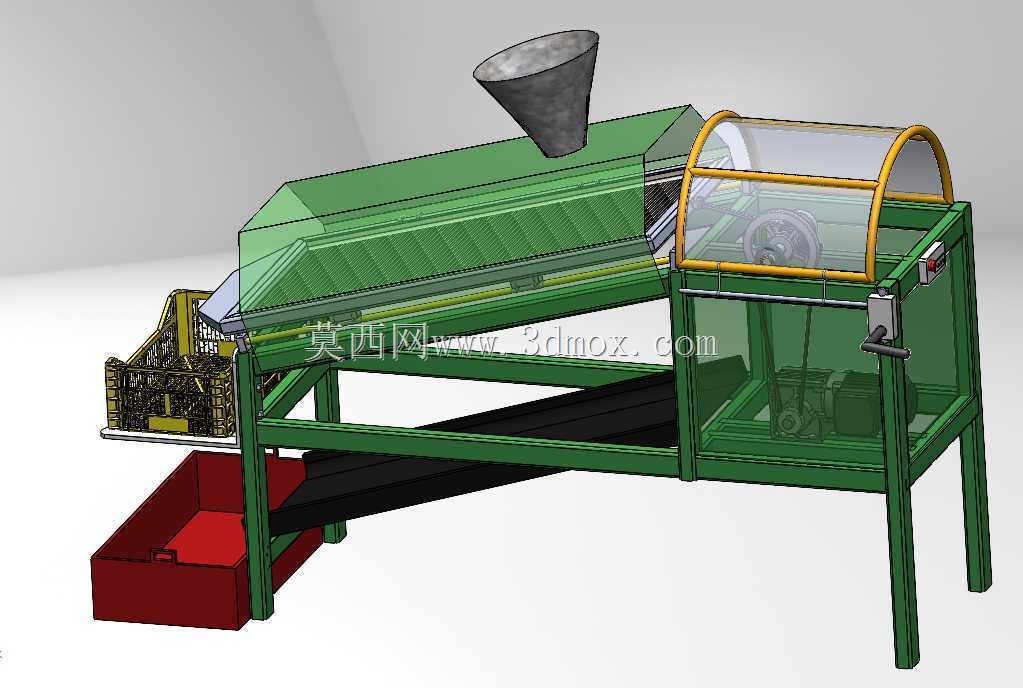

　　从结构组成看，设备上部设置锥形进料斗，斗口朝上、斗颈向下收束，物料进入后依靠重力落入绿色罩壳覆盖的处理腔。罩壳并非单纯外观件，它沿设备长度方向形成封闭或半封闭通道，可减少橄榄在滚动、筛分过程中跳出，同时阻挡枝叶碎屑外散。罩壳侧面保留观察与检修区域，右端圆弧透明护罩用黄色框架包边，能够直接观察内部滚筒、筛网或拨料构件的运转状态；护罩框架与主机架连接，检修时可围绕铰接位置开启，便于清理卡果、更换筛面或检查传动件。

　　物料处理路径在模型中表达得比较明确。橄榄由顶部料斗进入后，先进入带倾斜或分级结构的工作段，果体在罩壳内随运动机构向前输送，同时按尺寸、成熟度或夹带杂物的差异完成分离。设备下部布置黑色长槽形输送构件，沿机架纵向延伸，将分选后的物料导向左下方红色集料箱。输送段与主机架分层布置，既避免果料散落至地面，也让设备底部形成可冲洗、可检查的开放空间。红色集料箱采用箱斗形式，上口承接输送末端，底部和侧壁具有一定容料深度，适合短时间缓存，不必让后续包装工序与前段处理完全同步。

　　传动部分集中在设备右端，圆弧护罩内可见轮系与轴系结构，侧面安装电机、开关盒和调节机构。电机通过带传动或链传动将动力传递至主轴，再由主轴带动筛分工件与输送构件动作。开关盒位于机架外侧，操作高度接近人体站位，便于启停控制；张紧机构靠近护罩端部，维护人员可在不拆解主体罩壳的情况下调整皮带松紧或检查护罩内零件。左侧还设置有黄色防护栏与局部机械组件，表明进料端或辅助上料端存在运动部件，设计时通过栏架形成安全边界，避免操作人员衣物或工具卷入。

　　建模思路上，该设备以焊接机架为承载基准，先确定立柱跨距、层间横梁高度和输送通道倾角，再将料斗、罩壳、圆弧护罩、传动组件、集料箱依次装配到对应基准面上。绿色主体框架强调结构连续性，立柱、横梁和侧围之间形成稳定的矩形支撑；黄色护罩边框与红色集料箱采用高辨识度颜色，便于在三维评审中区分安全防护件、固定承载件和可移集料容器。顶部料斗使用锥面过渡，能够减少物料搭桥；长罩壳采用分段折线外形，在容纳内部机构的同时控制整机高度；透明圆弧护罩则兼顾安全隔离与可视化观察，适合教学演示、设备方案展示和结构干涉检查。

　　安装边界方面，整机长度由上部处理腔与下部输送段共同决定，宽度方向需要计入左侧辅助机构、右侧电机及护罩外凸尺寸，高度方向的最高点为顶部料斗。设备就位后，应保证料斗上方有足够投料高度，右端护罩开启半径内不布置固定管线，左下集料箱抽出或搬运路径不被机架立柱阻挡。若用于连续生产线，可在料斗前接振动上料机或提升机，在集料箱后接清洗、称重、包装设备；若用于单机作业，则可直接人工倒料、人工换箱。整体结构兼顾农产品加工所需的开放性、可清洗性和安全防护，适合作为果蔬分选输送设备的结构设计参考。
